Ferdom Ochrana kotle: Magnetický filtr, neutralizátor kondenzátu a dávkovač

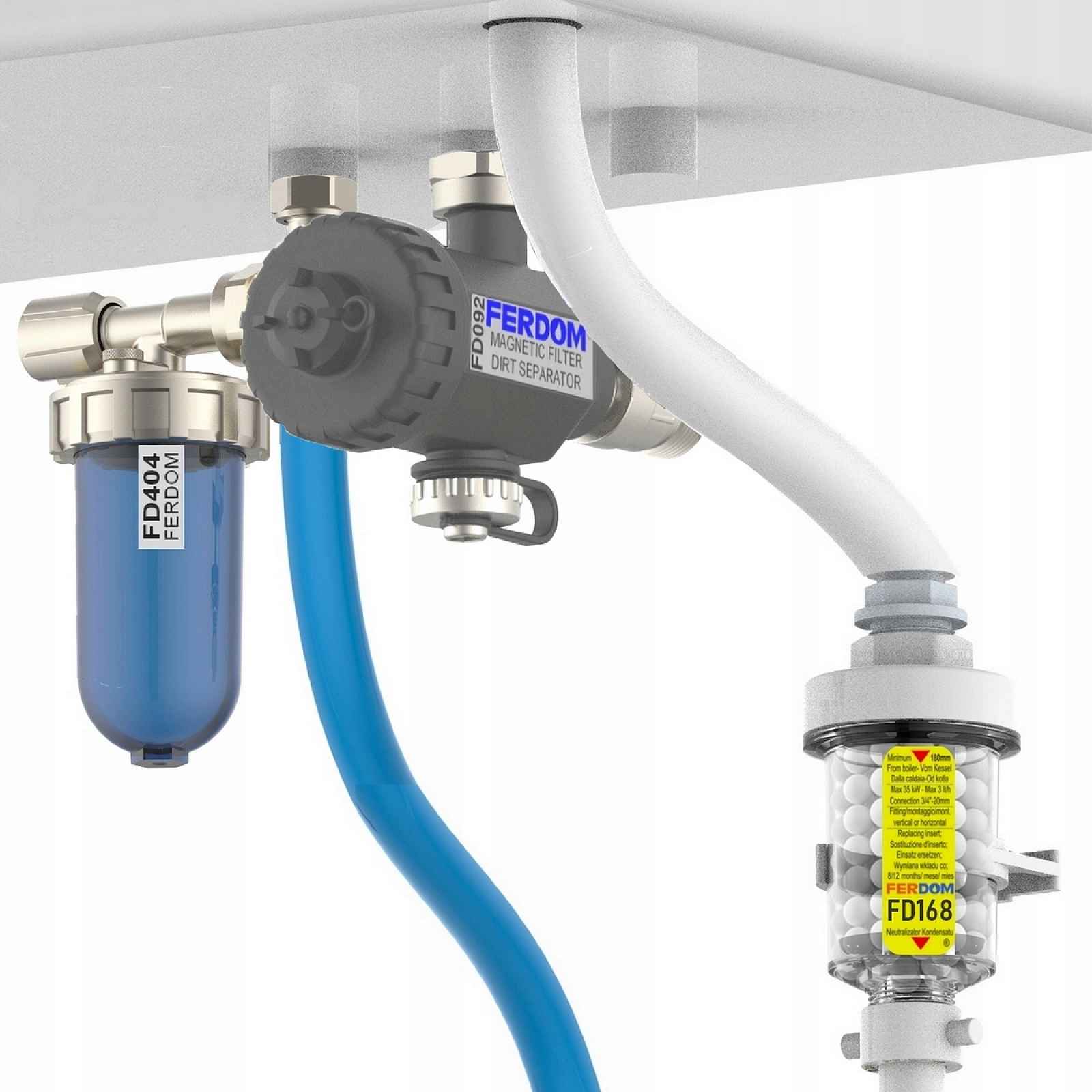

FD111 SADA OCHRANY KOTLE 3v1 Magnetický filtr, dávkovač-změkčovač vody, neutralizátor kondenzátuSADA OCHRANY KOTLE 3v1 – FERDOM FD111.Chrání závěsný kondenzační kotel před škodlivými nečistotami jak v okruhu ústředního vytápění, tak v okruhu teplé užitkové vody a neutralizuje kyselinu v kondenzátu / kondenzátu. Skládá se z:1) Magnetický separátorový filtr FERDOM FD092 odstraňuje z topného okruhu magnetické a nemagnetické nečistoty.2) Dávkovač – změkčovač vody FERDOM FD406 působící proti usazeninám a korozi v okruhu teplé užitkové vody.3) Neutralizátor kondenzátu FERDOM FD168N zařízení neutralizující škodlivé kyseliny v kondenzátu / kondenzátuFD092 SMART Filtr 3/4” Magnetický-Separátor pro CO, Solary, Pro nástěnný kotel 24 kW. 9000Gs FERDOM- Vodní přístupy nastavené pod úhlem 90 stupňů. Typický systém připojení závěsného kotle k instalaci c.o.- Magnetické nečistoty jsou zachyceny magnet o výkonu 9 000 G s povrchem magnetu. Takové nečistoty mohou způsobit zadrhávání čerpadel a ventilů, snižují odvod tepla radiátory- Nemagnetické nečistoty jsou zachyceny účinným síťovým filtrem z nerezové oceli o velikosti 500 mikronů. Znečištění tohoto typu (minerální usazeniny) blokuje výměníky tepla, ucpává trubky a snižuje účinnost systému.- Filtr FD092 má velmi odolné pouzdro z polyamidu PA66 GF30. Většina výrobců kotlů c.o. doporučuje montáž magnetického filtru společně s novým kotlem c.o.- Doporučené použití pro domácí systiku. C.O. s závěsným kotlem – díky konstrukci a funkcím filtru a jeho malým rozměrům. Lze jej použít také pro solární instalace, HVAC.- Většina v současnosti vyráběných kotlů má pro dosažení co nejvyšší účinnosti velmi úzké vodní kanály.- Díky použití filtru FERMAG FD092 se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.- Většina evropských výrobců kotlů v současnosti doporučuje montáž magnetického filtru společně s novým kotlem v rámci této oblasti.Pro zvýšení účinnosti magnetického filtru doporučujeme použití penetračního přípravku.Montáž a obsluhaFiltr by měl být namontován pod kotlem při návratu.Doporučená montáž – těleso je vodorovně, připojení pod úhlem 90 stupňů = proplachování filtru odšroubováním krytky.Cyklický proces čištění filtru (minimálně jednou ročně) spočívá v:a) vypnutí kotle, uzavření ventilu filtru (na návratu) a ventilu na napájení kotle.c) Vyjmutí magnetu z komory – magnetické usazeniny spadnou do pouzdra.d) Odšroubování a vyjmutí dekla a pouzdra magnetu spolu s síťovým filtrem.e) Důkladné umytí filtru a odstranění usazenin a usazenin.d) Po dokončení čištění proveďte kroky v obráceném pořadí.Na závěr zkontrolujte těsnost víka a odvzdušněte filtr.Technické údaje:Produkt: FD092 SMART magnetický separátorový filtr pro c.o.Model / výrobce; FD092 / FERDOMPoužití:- Pro instalace: domácí, solární apod.- Základní: zachycování feromagnetických nečistot- Dodatečné: zachycování jiných nečistot a kalůMagnet magnet: Nominální výkon 9 000 Gs, opakovací hodnota 25cm2.Magnet typ montáže: V vzduchotěsné komoře.Typ separátoru-osadníku: Síťový filtr inox, mikronáboj 500µ m, pov. 75cm2Maximální výkon systému o výkonu: 18 kW – 24 kWMateriál pouzdra, kryt: PA66G30, polyamid s 30% skelného vlákna.Velikost filtru: 101 mm / 120 mm -bez ventilu / 171 mm -s ventilemSoučástí balení: Tělo (kryt), ventil - šroubení, zátka/odvzdušňovač, klíč na dekla.Hmotnost / s obalem: 395 gramů / 480 gramůVodní přípojky / přípojky: 3x3/4" (DN20)Rozsah provozní teploty: 0-90 °CMax. pracovní tlak: 3 barMédium: Voda, roztoky glykoluMax. Koncentrace glykolu v úloze: 30%Místo montáže: Na návratu zespodu kotle c.o.Proč montovat magnetický filtr – separátor?Ohřívače C.O. jsou obvykle vyrobeny z měkké oceli, která je velmi náchylná k korozi. I při nainstalovaném vysoce kvalitním inhibitoru koroze může dojít k určité úrovni koroze, čištění bez inhibitoru je úroveň koroze mnohonásobně vyšší. Při instalaci C.O. při nedostatku vzduchu obvykle vzniká černý magnetit, který má magnetický charakter a lze jej proto zachytit pomocí magnetu.Ačkoli jsou magnety sedmkrát těžší než voda a normálně klesají na dno ohřívače, ze kterého pocházejí, některé částice jsou v systému rozptýleny průtokem. Pokud magnetický filtr tyto částice neshromažďuje, dostanou se do dalšího zařízení s elektromagnetickými vlastnostmi; jako např. oběhové čerpadlo a způsobí jeho předčasné opotřebení Dostávají se také k jiným prvkům instalace, jako jsou ventily, výměníky tepla apod. způsobuje jejich ucpávání a snižuje tepelnou účinnost
