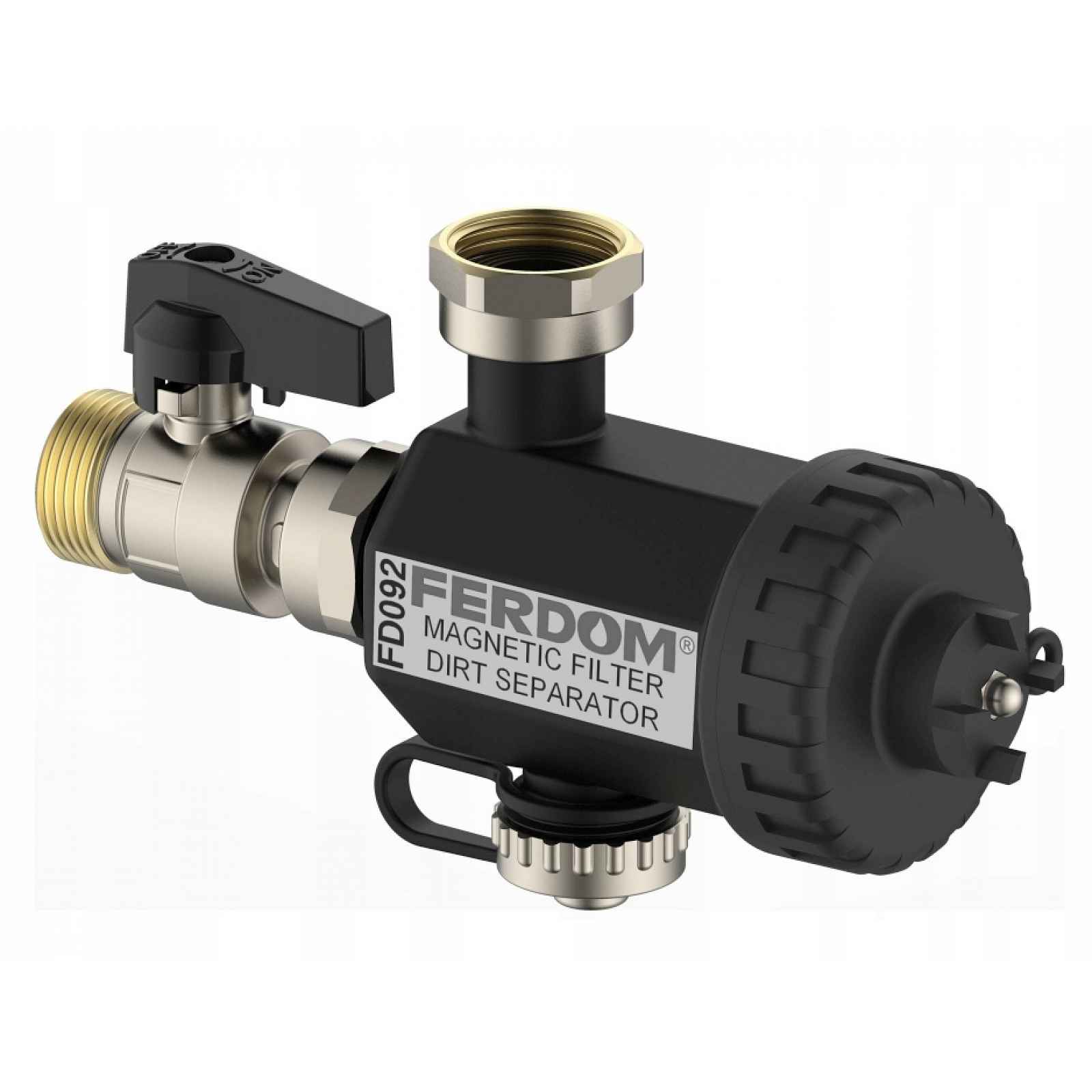

Ferdom Magnetizér Separátor 3/4" Magnetický filtr FD092 Smart

Magnetický separátorový filtr pro systémy C.O. se závěsným kotlem - 3/4"Produkt britské firmy FERDOMKatalogové číslo: FD092Doporučené použití pro solární zařízení a domácí systémy C.O. se závěsným kotlem o výkonu do 24 kW díky konstrukci, funkcím a rozměrům filtru.- Magnetické nečistoty jsou zachyceny silným magnet o síle 9 000 Gs s povrchem magnetu 25 cm2. Takové nečistoty mohou způsobit zadrhávání čerpadel a ventilů a snížit odvod tepla radiátorů.- Doporučené použití pro domácí systémy C.O. s závěsným kotlem – díky konstrukci a funkcím filtru a jeho malým rozměrům. Lze jej použít také pro solární zařízení, HVAC.- Vodní přístupy nastavené pod úhlem 90 stupňů, typický systém připojení závěsného kotle k instalaci C.O. Práce FD092 je stanovena v této základní poloze – odtud v názvu produktu: SMART.- Nemagnetické nečistoty jsou zachyceny účinným síťovým filtremz nerezové oceli s oky o průměru 500 mikronů a plochou 75 cm2. Nečistoty tohoto typu (minerální usazeniny) blokují výměníky tepla, ucpávají trubky a snižují účinnost systému.Díky použití filtru SMART FD092 se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.- Většina evropských výrobců kotlů C.O. v současné době doporučuje montáž magnetického filtru společně s novým kotlem C.O.- Pro zvýšení účinnosti magnetického filtru doporučujeme použití penetračního přípravku Filter Fluid FD678.Model s připojením: 3 x 3/4" (2 x vnější závit a 1 x vnitřní závit – namontovaný šroubení) – samotný výrobek.Součástí balení jsou prvky, které způsobují, že sada má přípojky:do kotle 3/4" GW (pomocí namontovaného šroubení)pro instalaci 3/4" GZ (prostřednictvím dodatečného ventilu, který je součástí balení)Údaje o produktu:Pro instalace: domácích C.O., solárních, malých chladicích zařízení a klimatizace- Základní: zachycování feromagnetických nečistot- Dodatečné: zachycování jiných nečistot a kalůTechnické informace:Magnet: nominální výkon 9 000 Gs, plocha 25 cm2,Magnet: v vzduchotěsné mosazné komoře,Typ separátoru-osadníku: síťový filtr z nerezové oceli, mikronásada 500 mm, plocha 75 cm2,Maximální výkon systému C.O.: 18 – 24 kW,Materiál pouzdra: PA66G30 – polyamid s 30% skelného vlákna,Kovové prvky: niklovaná mosaz - CuZn42Pb3,Velikost filtru (bez ventilů, šroubení, zátky): 101 mm / 120 mmSoučástí balení je: tělo (kryt s krytem), šroubení (3/4" GW namontovaný na krytu), ventil, zátka/odvzdušňovač, klíč na dekla,Hmotnost / s obalem: 395 gramů / 480 gramů,Vodní přípojky / přípojky: 3x3/4" (DN20),Produkt je určen pro horizontální práci,Rozsah provozní teploty: 0-90 °C,Maximální pracovní tlak: 3 bar,Médium: voda, roztoky glykolu,Maximální koncentrace glykolu v komedónu: 30%Místo montáže: na návratu zespodu kotle C.O.Montáž a obsluha:– Filtr by měl být namontován pod kotlem při návratu.- Cyklický proces čištění filtru (minimálně jednou ročně) spočívá v:a) vypnutí kotle, uzavření ventilu filtru (na návratu) a ventilu na napájení kotle,c) vyjmutí magnetu z komory – magnetické usazeniny spadnou do pouzdra,d) odšroubování a vyjmutí dekla a pouzdra magnetu spolu s síťovým filtrem,e) důkladném umytí filtru a odstranění usazenin a usazenin,d) po dokončení čištění proveďte kroky v obráceném pořadí,f) Na závěr zkontrolujte těsnost víka a odvzdušněte filtr.Proč je třeba namontovat magnetický filtr:C.O. radiátory jsou obvykle vyrobeny z měkké oceli, která je vysoce náchylná k korozi. I při nainstalovaném vysoce kvalitním inhibitoru koroze může dojít k určité úrovni koroze, čištění bez inhibitoru je úroveň koroze mnohonásobně vyšší. Při instalaci C.O. při nedostatku vzduchu obvykle vzniká černý magnetit, který má magnetický charakter a lze jej proto zachytit pomocí magnetu.Ačkoli jsou magnety sedmkrát těžší než voda a normálně klesají na dno ohřívače, ze kterého pocházejí, některé částice jsou v systému rozptýleny průtokem. Pokud magnetický filtr tyto částice neshromažďuje, dostanou se do dalšího zařízení s elektromagnetickými vlastnostmi: jako např. oběhové čerpadlo a způsobí jeho předčasné opotřebení Dostávají se také k jiným prvkům instalace, jako jsou ventily, výměníky tepla apod. způsobuje jejich ucpávání a snižuje tepelnou účinnost systému.Dodatečnou vestavěnou funkcí zařízení je separátor / separátor nečistot, které nejsou magnetické. Znečištění tohoto typu (tzv. kotlový kámen) blokuje výměníky tepla, vede k přehřátí kotle, ucpává trubky a snižuje účinnost celého systému.Na samostatné aukci vystavujeme výše zmíněný produkt, který stojí za to
