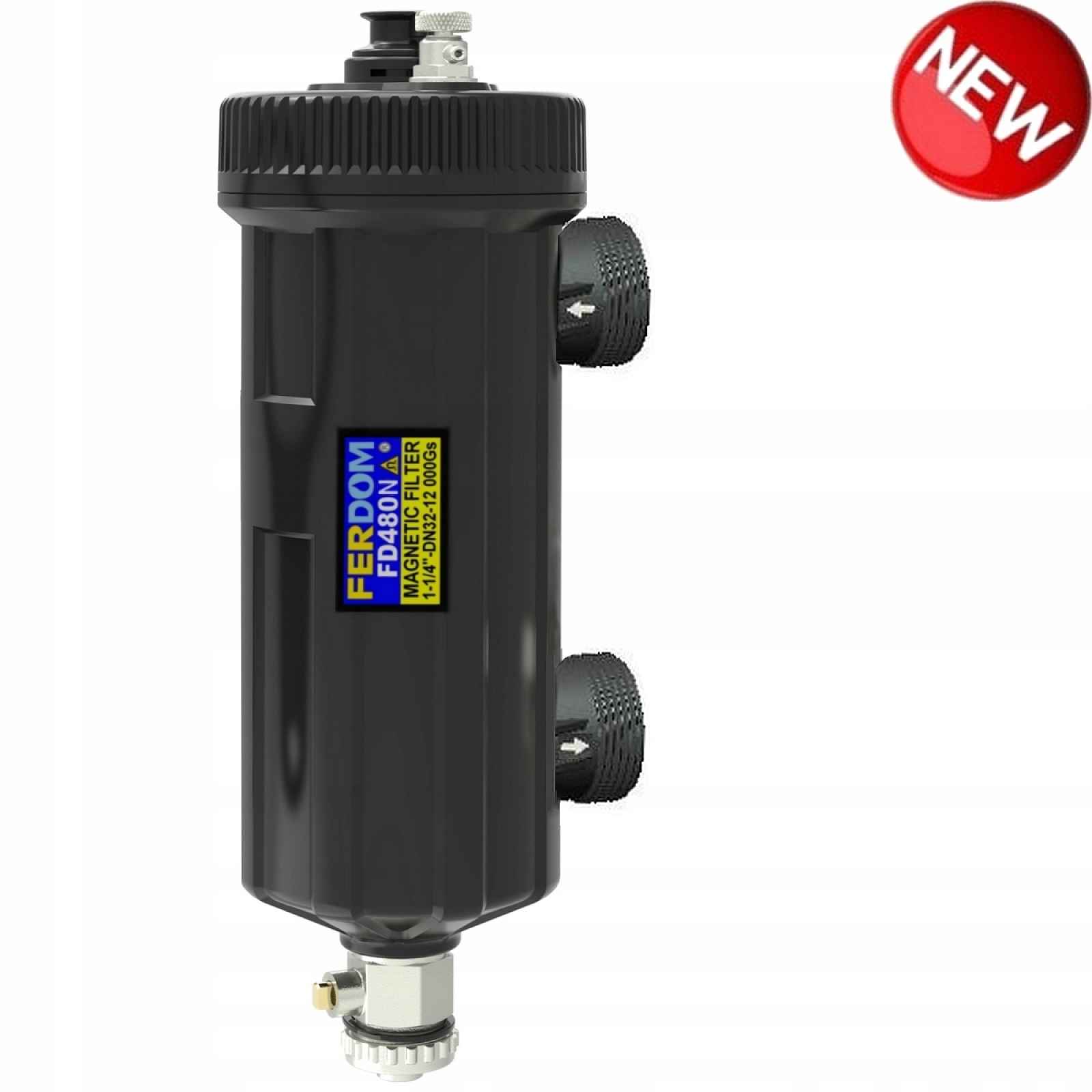

Ferdom Heavy 5/4" Magnetický filtr Separátor usazenin. Pro teplá čerpadla, C.o.

FD480N HEAVY Filtr 5/4\" DN32 Magnetický s odlučovačem usazenin pro CO, Tepelné čerpadlo. 12000Gs. Max. 70 kW. Bez ventilů/šroubů.FD480N HEAVY Filtr 5/4" DN32 Magnetický separátor/ Hydrocyklon pro CO, tepelná čerpadla, HVAC.Výkon magnetu 12000 GHz, 2 filtry/separátory Max. 70 kW. materiál pouzdra PA66G30 Bez připojovacích ventilů. - Silný magnet namontovaný shora o výkonu 12 000 GHz. Možnost vysunutí bez nutnosti vypouštění vody z filtru.- Vodní přístupy o velikosti 5/4" DN32. Model FD480 s úhlovými ventily a šroubením, model FD480N bez ventilů- Konstrukce filtru umožňuje vysoký průtok (kV 11,5 m3/h) a malé ztráty tlaku, díky čemuž lze filtr použít pro větší instalace o výkonu max 70 kW*, tepelná čerpadla apod.- Velká kapacita filtračního pouzdra přesahující 1,0 dcm umožňuje jeho použití jako dávkovače inhibitorů nebo čisticích přípravků.- Filtr má velmi odolné pouzdro z polyamidu s přídavkem 30% skelných vláken (PA66G30). Vestavěný vypouštěcí ventil- Magnetické nečistoty jsou zachyceny odnímatelným, silným magnet o nominálním výkonu 12 000 GHz- Nemagnetické nečistoty jsou zachyceny dvěma filtry. Nejprve přes předfiltr z polyamidu o délce 3000 m a poté přes filtr z nerezové oceli o délce 700 mMontáž- Doporučená montáž:Na návratu vody před kotlem. Možnosti montáže viz obrázek vedle.Použití:- Pro instalace: topení, tepelná čerpadla, průmyslové aplikace. HVAC- Základní: Zachycování feromagnetických nečistot-Dodatečné: Zachycování jiných nečistot, usazenin a kalůTechnické údaje:Produkt: HEAVY FD480N magnetický separátorový filtr pro elektronikuModel / výrobce: HEAVY FD480N / FERDOMMagnet magnet: Nominální výkon 12 000 GsMagnet typ montáže: V vzduchotěsné komoře s PA66G30Předfiltr: Materiál polyamid, mikronaž 3000 m.Filtr: Materiál inox mikronaž 700 mMaximální výkon systému o výkonu: 70 kW *)Objem pouzdra: 1000 mlMateriál: Pouzdro, dno, pouzdro magnetu; PA66G30. .Velikost filtru: Průměr tělesa 98 mm, výška 316 mmSoučástí balení: Korpus (kryt), Vypouštěcí ventil, Klíč k pouzdru.Hmotnost / s obalem: 2960 gramů / 3040 gramůVodní přípojky / přípojky: 2 x 5/4" DN32Šroubovací ventily: Model FD480 2 ks 5/4" úhlové, Model FD480N - chybí.Způsob připojení: Tělo je vždy ve svislé poloze, napájení horním připojením.Rozsah provozní teploty: 0-90 °CMax. pracovní tlak: 3 barMédium: Voda, roztoky glykoluMax. Koncentrace glykolu v úloze: 30%Způsob vyprazdňování: Vestavěná 3/4" spoušť s ventilem.Místo montáže: Na návratu vody do kotle C.O.*) Závisí to na typu instalace, rychlosti průtoku apod.Proč montovat magnetický filtr – separátor?- Většina v současnosti vyráběných kotlů má pro dosažení co nejvyšší účinnosti velmi úzké vodní kanály.- Díky použití filtru se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.- Většina evropských výrobců kotlů v současnosti doporučuje montáž magnetického filtru společně s novým kotlem v oblasti C.O.Pro zvýšení účinnosti magnetického filtru doporučujeme použití penetračního přípravku.Přečtěte si také- Topné tělesa C.O. jsou obvykle vyrobena z měkké oceli, která je velmi náchylná k korozi. I při nainstalovaném vysoce kvalitním inhibitoru koroze může dojít k určité úrovni koroze, čištění bez inhibitoru je úroveň koroze mnohonásobně vyšší. Při instalaci C.O. při nedostatku vzduchu obvykle vzniká černý magnetit, který má magnetický charakter a lze jej proto zachytit pomocí magnetu.Ačkoli jsou magnety sedmkrát těžší než voda a normálně klesají na dno ohřívače, ze kterého pocházejí, některé částice jsou v systému rozptýleny průtokem. Pokud magnetický filtr tyto částice neshromažďuje, dostanou se do dalšího zařízení s elektromagnetickými vlastnostmi; jako např. oběhové čerpadlo a způsobí jeho předčasné opotřebení Dostávají se také k jiným prvkům instalace, jako jsou ventily, výměníky tepla apod. způsobuje jejich ucpávání a snižuje tepelnou účinnost systému.Dodatečnou vestavěnou funkcí zařízení je separátor / separátor nečistot, které nejsou magnetické. Znečištění tohoto typu (t.zw. kotlový kámen) blokují výměníky tepla, způsobují přehřátí kotle, ucpávají trubky, snižují účinnost celého systému.Technické a montážní informaceO NÁSJsme výhradním zástupcem britské společnosti FERPRO FERDOM Ltd. pro Polsko.Všechny výrobky máme v našich skladech.Zajišťujeme záruční i pozáruční servis.
