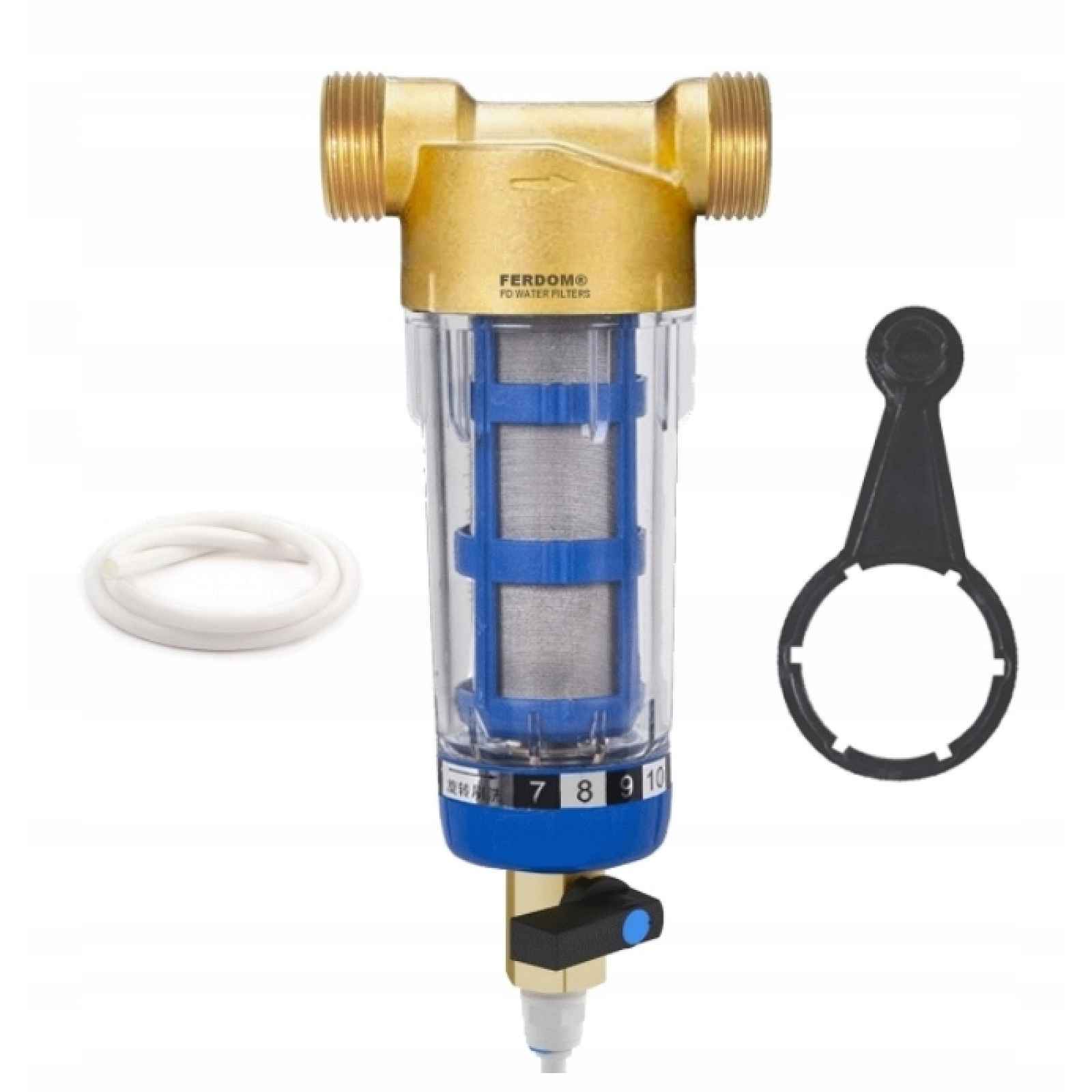

Ferdom Filtr pitné a užitkové vody Water Clean 246

WATERCLEAN 246 – sedimentační předfiltr FERDOM pro pitnou a užitkovou voduProdukt britské firmy FERDOMKatalogové číslo: FD246Filtr je standardně vybaven opakovaně použitelnou vložkou z nerezové síťoviny (40-60 µ m) a vypouštěcím ventilem.Mimořádně zajímavým řešením u tohoto modelu je vestavěná škrabka a otočný kroužek (otočný knoflík) umožňující odstranění nečistot ze sítě bez otevření filtru.Velmi zajímavá je možnost připojení 3/4" Gw nebo 1" GzPokud je kvalita vody velmi špatná (s velkými nečistotami), doporučuje se namontovat mezi hlavní uzavírací ventil a tento filtr další předfiltr s větším mikronažím (90 µ m), aby se zastavily největší částice.Použití:ve vodovodních instalacích pro domácnost (hlavní určení)ve vybraných průmyslových aplikacích.Předfiltr chrání domácí armaturu před nerozpustnými nečistotami z vodovodní sítě nebo vlastním zachycením vody (písek, rez, drobné částice těsnících prvků apod.) ).chrání zejména domácí spotřebiče (pračka, myčka nádobí), keramické hlavice v koupelnových a kuchyňských bateriích, hlavice zařízení na úpravu vody (m.in). změkčovač, odželezňovač apod. )typ filtru Spin Down – po otevření vypouštěcího ventilu se vír vody ze sítě posouvající se směrem dolů vyčistí náplň a odstraní nasbírané nečistoty.Tento vypouštěcí ventil je umístěn na spodní straně skříně a je třeba k němu připojit vypouštěcí hadici (součástí balení) o délce přibližně 60 cm a odvést ji například do kanalizace.Součástí balení je také servisní klíč pro odšroubování/přišroubování pouzdra.Účinnost filtru:Princip fungování předfiltru spočívá v oddělování nerozpustných nečistot v protékající vodě (na principu filtrace) v případě FD246 o frakci větší než (40/60µm). Čím je mikronástroj menší, tím je filtrace účinnější, ale standardně je na filtru větší ztráta tlaku.V případě filtru FD246 bylo díky větší filtrační ploše (až 90 cm2) možné použít vložku s jemnější síťkou bez ztráty tlaku. Náplň je opakovaně použitelná a během ruční fáze oplachování se čistí od zadržených usazenin.Pravidelná obsluha spočívá v kontrole stupně znečištění vložky (kryt je průhledný) a pokud jsou viditelné nečistoty při odšroubování vypouštěcího ventilu filtru. Tento postup se provádí bez vypnutí přívodu vody, několikrát je třeba otočit doprava a doleva pomocí knoflíku škrabky, který mechanicky čistí povrch sítě.Poté na chvíli otevřete vypouštěcí ventil a znovu otočte škrabkou. Tlak vody při otevřeném vypouštěcím ventilu vytlačuje nečistoty z filtru a opláchne jeho filtrační vložku/síťku. Po opětovném zavření vypouštěcího ventilu se filtr vrátí do pracovního cyklu.Technické údaje:Přípojky: alternativně k použití Gw 3/4" (DN20) a Gz 1" (DN25)Průtok: max 4,0 m3/hPracovní faktor: vodaMaximální provozní tlak: 0,8 MPa / 8 barRozsah provozní teploty: 3-30 °CRozsah okolní teploty: 5-45 °CFiltrační prvek: síťka 40-60 µ m, plocha 90 cm2, ocel SS316L (rozměry jsou viditelné na schématu)Hlava: mosaznáSpodní část pouzdra: průhledný plastVypouštěcí ventil: kuličkový, vestavěnýVypouštěcí hadice: 60 cmPřipojovací rozteč: celkem 88 mm (rozměr je viditelný na schématu)Výška: 225 mm (do horní části korpusu, jako na schématu)Průměr těla: 60 mmHmotnost: Filtr 0,55 kg, s obalem 0,67 kgKRESBY:A – Hlavní schéma produktu:mosazná hlavaprůhledný nádržfiltrační prvek (síťka)vypouštěcí ventilhadice a konektor pro připojení k vypouštěcímu ventiluvestavěný škrabákknoflík pro škrabkuB – Skica nerezové sítě:Zobrazené rozměry tohoto vyměnitelného zásobníku (se symbolem FD249)C – Schéma čištění povrchu mřížky:ABSINOX 40-60 µmŠkrabkaVýhody:- Velmi dobrá filtrace bez ztráty tlaku;- Vestavěný škrabák a otočný kroužek (otočný knoflík) umožňující odstranění nečistot ze sítě bez otevření filtru;- Vypouštěcí ventil umožňující vyplavování nečistot bez nutnosti vyjmutí náplně;- Zadržuje mechanické nečistoty (rez, písek, bahno, suspenze).
