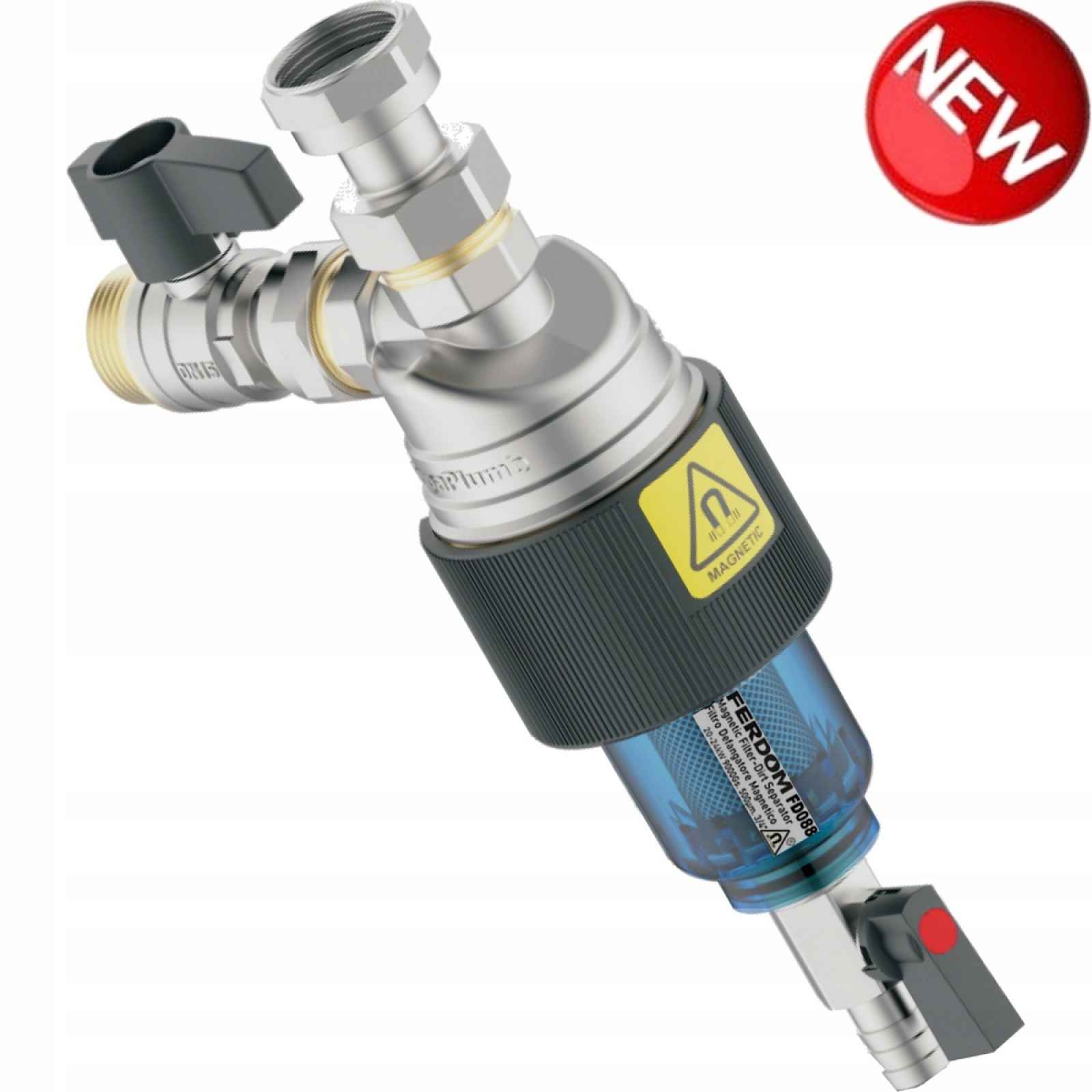

Ferdom FD088 Magnetický filtr Separátor s osadníkem 65 cm2, Max 24 kW, 3/4"

FD088 „EASY-MAG“ Magnetický filtr3/4 + Velký separátor 65 cm2. Jednoduché ovládání Až 24 kW. Mosaz/ABSFD088 „EASYMAG“Kompaktní magnetický filtr s velmi výkonným oddělovačem nemagnetických nečistot o ploše 65 cm2 a mikronáhonem 500 m.Filtr je jednoduchý na obsluhu – standardní čištění lze provést bez demontáže filtru – sesunutím kroužku s magnety a vypuštěním vody po dobu několika sekund.Filtr má průsvitnou filtrační nádrž, která umožňuje optickou kontrolu nahromaděného množství usazenin.Používejte pro systémy C.O. se závěsným kotlem, také pro klimatizační systémy, solární systémy apod. Magnetizér FERDOM. Série SuperPlumb.- Vodní přístupy nastavené pod úhlem 90 stupňů, typický systém připojení závěsného kotle k instalaci c.o. Celkem 2 možnosti připojení filtru k instalaci.- Magnetické nečistoty jsou zachyceny pomocí magnet umístěného v odnímatelném kroužku – bez nutnosti demontáže filtru. Takové nečistoty mohou způsobit zadrhávání čerpadel a ventilů, snižují odvod tepla radiátory- Nemagnetické nečistoty jsou zachyceny velmi účinným síťovým filtrem z nerezové oceli – velikost 500 mikronů a plocha až 65 cm2. Znečištění tohoto typu (minerální usazeniny, usazeniny apod.) ) blokují výměníky tepla, ucpávají trubky a snižují účinnost systému.- Filtr FD088 má velmi odolné kovové tělo/hlavu a z nádrže je vyroben z ABS/Polykarbonátu. Síťový filtr z nerezové oceli AISI304- Doporučené použití pro domácí systémy C.O. s závěsným kotlem – díky konstrukci a funkcím filtru a jeho malým rozměrům. Lze jej použít také pro solární instalace, HVAC. Většina výrobců kotlů c.o. doporučuje montáž magnetického filtru společně s novým kotlem c.o.FD088 „SUPAPLUMB“ Magnetický separátor pro systémy C.O. se závěsným kotlem. 3/4 . Magnetizér FERDOM. - Většina v současnosti vyráběných kotlů má pro dosažení co nejvyšší účinnosti velmi úzké vodní kanály.- Díky použití filtru EASY-MAG FD088 se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.- Většina evropských výrobců kotlů v současnosti doporučuje montáž magnetického filtru společně s novým kotlem v rámci této oblasti.Pro zvýšení účinnosti magnetického filtru doporučujeme použití penetračního přípravku.Technické údaje:Produkt: EASYMAG FD088 magnetický separátorový filtr pro c.o.Model / výrobce: FD088 / FERDOM. UKPoužití:- Pro instalace: domácí, solární, malé chladicí a klimatizační jednotky- Zachycování a hromadění feromagnetických nečistot- Zachycování a hromadění dalších nečistot, např. minerálních a kalovýchMagnet (13): Neodymový 3 ks zabudované do vnějšího odnímatelného kroužkuTyp separátoru-osadníku (7+8): Síťový filtr z nerezové oceli, mikronásada 500 m, h80x25 mm, průměr 65 cm2Maximální výkon systému o výkonu: 20-24 kWMateriál těla/kopule (4): Niklovaná mosaz - CuZn42Pb3Nádrž (11): ABS/PC (polykarbonát), průhlednýVelikost filtru: Bez kulového ventilu, šroubení – 68 mm / 199 mmHmotnost filtru: 720 gramůVodní přípojky / přípojky (2+3, 5): Kulový kohout 3/4", šroubení 3/4 ".Vypouštění vody/ventil (12): Připojení hadice o průměru 14 mmMožnosti připojení vody: 2 – filtr svisle (doporučeno), filtr vodorovně.Rozsah provozní teploty: 0-90 °CMax. pracovní tlak: 3 barMédium: Voda, roztoky glykoluMax. Koncentrace glykolu v úloze: 30%Místo montáže: Na návratu zespodu kotleSoučástí balení: Filtr (hlavička s nádrží), šroubení 3/4", kulový kohout 3/4".Velikost balení: 73x110x200 cmEAN: 5904689684870Výše uvedené čísla v závorkách odkazují na přiložené obrázky. technického filtru FD088.Montáž a obsluha:- Filtr by měl být namontován pod kotlem na místě návratu. V místě, kde budete mít snadný přístup k jeho obsluze. Viz obrázky.Standardní čištěníV počátečním období každý měsíc, později když jsou ve filtru viditelné usazeniny.a) Vypněte kotel a počkejte, až voda v instalaci vychladne.b) Nemusíte utahovat ventil na FD088 nebo ventily u kotle.c) Nasaďte hadici (např. zahradní hadice 1/2") pro vypouštěcí ventil (12). Veďte hadici do kbelíku nebo kanalizace.d) Odstraňte z pouzdra FD088 (11) černý kroužek s magnety (13).e) Otevřete na cca 5-7 sekundy. vypouštěcí ventil (12). Síla vytékající vody a její turbulence (vortex) vytlačí z filtru nahromaděné nečistoty – kovové, minerální, usazeniny apod.f) Zavřete vypouštěcí ventil (12), znovu nasaďte černý kroužek s magnety (13)g) Zkontrolujte tlak vody v instalaci, doplňte vypouštění vody, pokud tlak poklesl.Důkladné čištění.Doporučuje se provádět každý rok před topnou sezónou.a) Vypněte
