Ferdom 3v1 Ochrana Kotle Magnetizér, Dávkovač, Neutralizátor kondenzátu

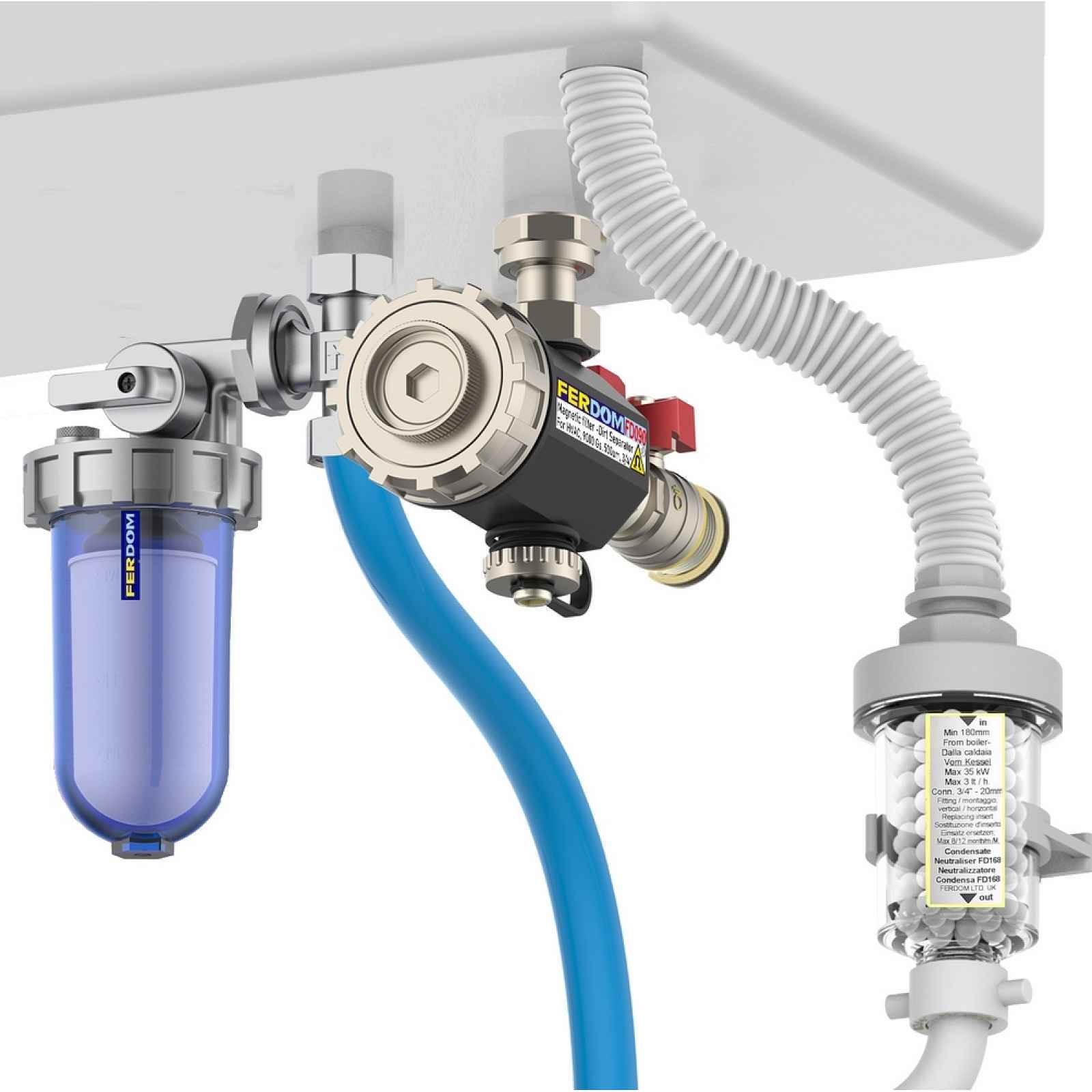

FD333 SADA OCHRANY KOTLE 3v1 Magnetický filtr, dávkovač – změkčovač, neutralizátor kondenzátu. FERDOMChrání závěsný kondenzační kotel před škodlivými nečistotami jak v okruhu ústředního vytápění, tak v okruhu teplé užitkové vody a neutralizuje kyselinu v kondenzátu. Skládá se z;1) Magnetický separátorový filtr FERDOM FD090, který odstraňuje z topného okruhu magnetické a nemagnetické nečistoty.2) Dávkovač – změkčovač vody FERDOM FD406 působící proti usazeninám a korozi v okruhu teplé užitkové vody.3) Neutralizátor kondenzátu FERDOM FD168 zařízení neutralizující škodlivé kyseliny v kondenzátu / kondenzátuFD333 SLOŽKA, NÁVODhttps://drive.google.com/file/d/1RWLX5yHPPiT_nwBKVQNxGJ4t7GaIvHHU/view?usp=sharing1) FERDOM FD090 Fermag Magnetický separátorový filtr pro C.O. s 3/4 nástěnným kotlem. 9000Gs. Magnetizér.- Vodní přístupy nastavené pod úhlem 90 st., typické uspořádání připojení závěsného kotle k instalaci c.o. Celkem 4 možnosti připojení filtru k instalaci – dvě pod úhlem 90 st., dvě pod úhlem 180 st.- Magnetické nečistoty jsou zachyceny silným magnet o výkonu 9 000 G s plochou magnetu 40 cm2. Takové nečistoty mohou způsobit zadrhávání čerpadel a ventilů, snižují odvod tepla radiátory- Nemagnetické nečistoty jsou zachyceny účinným síťovým filtrem z nerezové oceli o velikosti 500 mikronů a ploše 60 cm2. Znečištění tohoto typu (minerální usazeniny) blokuje výměníky tepla, ucpává trubky a snižuje účinnost systému.Filtr FD090 má velmi odolné pouzdro z polyamidu PA66 GF30, kovové víčko a pouzdro magnetu. Většina výrobců kotlů c.o. doporučuje montáž magnetického filtru společně s novým kotlem c.o.- Doporučené použití pro domácí systiku. C.O. s závěsným kotlem – díky konstrukci a funkcím filtru a jeho malým rozměrům. Lze jej použít také pro solární instalace, HVAC.- Většina v současnosti vyráběných kotlů má pro dosažení co nejvyšší účinnosti velmi úzké vodní kanály.- Díky použití filtru FERMAG FD090 se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.– Většina evropských výrobců kotlů v současnosti doporučuje montáž magnetického filtru společně s novým kotlem v rámci této oblasti.- Pro zvýšení účinnosti magnetického filtru doporučujeme použití penetračního přípravku Filter Fluid FD678.Technické údajeProdukt: FERMAG FD090 magnetický separátorový filtr pro elektronikuModel / výrobce: FD090 / FERDOMPoužití:- Pro instalace: domácí, solární, malé chladicí a klimatizační jednotky- Základní: zachycování feromagnetických nečistot- Dodatečné: zachycování jiných nečistot a kalůMagnet: Nominální výkon 9 000 Gs. Plocha 40cm2Magnet: V vzduchotěsné mosazné komoře.Typ separátoru-osadníku: Síťový filtr z nerezové oceli, mikronáboj 500µm, průměr 60 cm2Maximální výkon systému o výkonu: 20-24 kWMateriál pouzdra: PA66G30, polyamid s 30% skelných vláken.Kovové prvky: Kryt, pouzdro na magnet Mosaz CuZn42Pb3Velikost filtru: Bez ventilů, šroubení, zátky – 80 mm / 130 mmSoučástí balení je: Tělo (kryt), šroubení, ventil, zátka/odvzdušňovač, klíč na víčko.Hmotnost / s obalem: 700 gramů / 1000 gramůVodní přípojky / přípojky: Všechny 3 přípojky vody 3/4 " jsou vyměnitelné.Možnosti připojení vody: 4Rozsah provozní teploty: 0-90 °CMax. pracovní tlak: 3 barMédium: Voda, roztoky glykoluMax. Koncentrace glykolu v úloze: 30%Místo montáže: Na návratu zespodu kotle c.o.Technické informace ke staženíhttps://drive.google.com/open?id=0BzFhFKO87oADNmFWOGJpNlNPc2sTECHNOLOGIE ČIŠTĚNÍPrůvodce čištěním instalací pro firmyhttps://ferdom. eu/technology-selection-zone-c-11.htmlFD090 magnetický filtr Montáž a obsluha– Filtr by měl být namontován pod kotlem při návratu.- Cyklický proces čištění filtru (minimálně jednou ročně) spočívá v:a) vypnutí kotle, uzavření ventilu filtru (na návratu) a ventilu při napájení kotle.c) Vyjmutí magnetu z komory – magnetické usazeniny spadnou do pouzdra.d) Odšroubování a vyjmutí dekla a pouzdra magnetu spolu s síťovým filtrem.e) Důkladné umytí filtru a odstranění usazenin a usazenin.d) Po dokončení čištění proveďte kroky v obráceném pořadí.f) Na závěr zkontrolujte těsnost víka a odvzdušněte filtr. a poruchu kotle, na kterou se nevztahuje záruční servis.Proč montovat magnetický filtr – separátor?C.O. radiátory jsou obvykle vyrobeny z měkké oceli, která je vysoce náchylná k korozi. I při nainstalovaném vysoce kvalitním inhibitoru koroze může dojít k určité úrovni koroze, čištění bez inhibitoru je úroveň koroze mnohonásobně vyšší. Při
