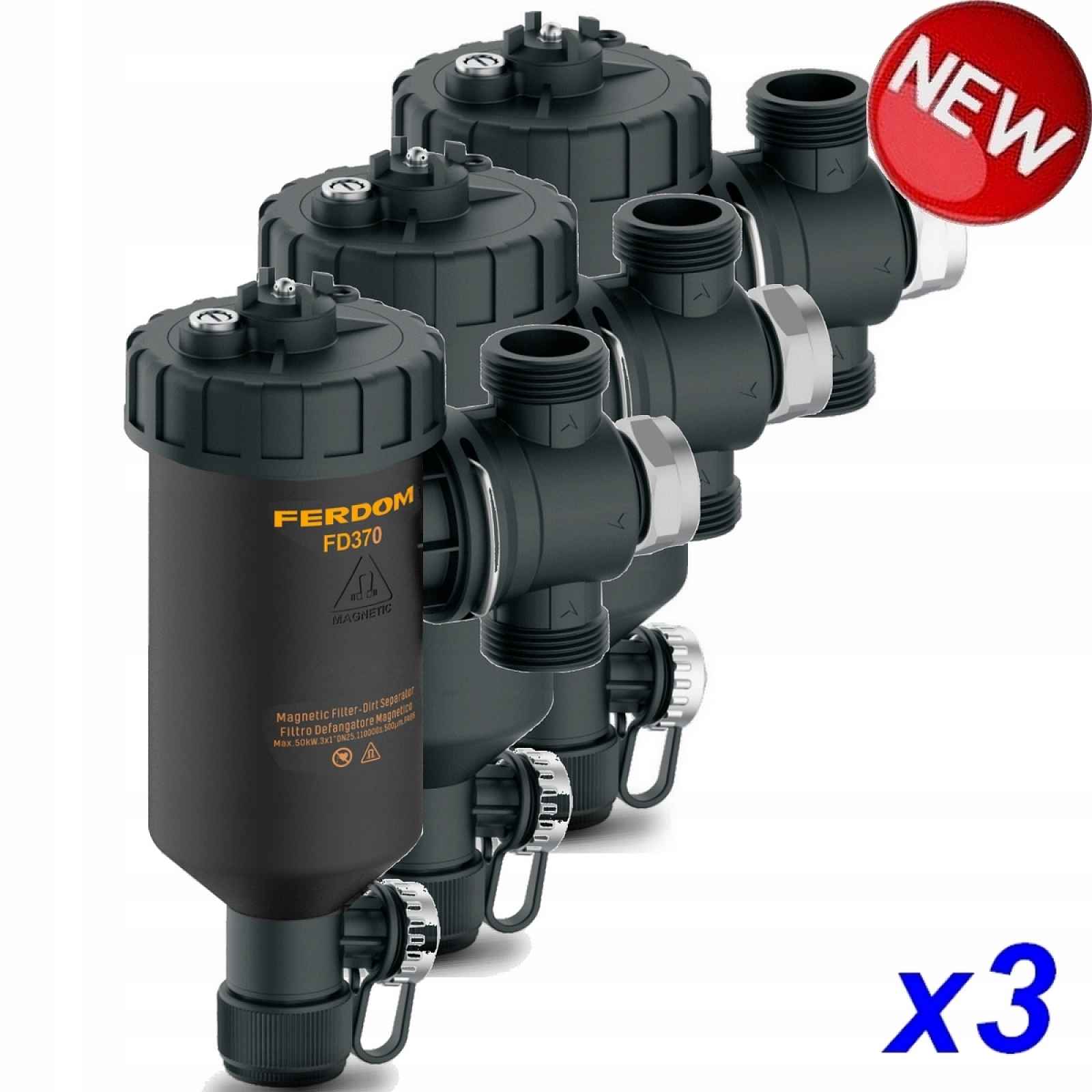

FD370 Maxim x3ks Filtr 1" Magnetický-Separátor Hydrocyklon pro Co. 11000Gs

FD370 MAXIM x3 Filtr 1" Magnetický-Separátor-Hydrocyklon pro CO. 11000Gs. Vertikální montáž – poloha Max 50 kW3 x MAXIM FD370 Filtr 1" (DN25) Magnetický hydrocyklonový separátor pro systémy C.O., solární systémy, tepelná čerpadla apod. - Silný magnet namontovaný shora o výkonu 11 000 GHz. Možnost vysunutí bez nutnosti vypouštění vody z filtru.- Otočný spojovač vodních přístupů umožňuje montáž na trubky C.O. vodorovně, svisle nebo šikmě (otočení o 360 stupňů).- Tři vodní přístupy o velikosti 1" (DN25) navíc umožňují napájení zezadu filtru (napájení – odtok vůči sobě pod úhlem 90 stupňů)- Konstrukce filtru umožňuje velký průtok a malé ztráty tlaku, díky čemuž lze FD370 použít pro větší instalace (max 50 kW*)- Velká kapacita krytu filtru přes 0,5 dcm umožňuje jeho použití jako dávkovače inhibitorů nebo čisticích přípravků.- Filtr má velmi odolné pouzdro z polyamidu s přídavkem 30% skelných vláken (PA66G30). Vestavěný vypouštěcí ventil- Magnetické nečistoty jsou zachyceny odnímatelným, silným magnet o nominálním výkonu 11 000 GHz- Nemagnetické nečistoty jsou zachyceny hydrocyklonovou konstrukcí filtru. V první řadě se pohybují do turbíny a výsledkem je odstředivá síla (víru) se posouvají směrem k vnější straně a poté klesají dolů, kde jsou zachyceny účinným síťovým filtrem z nerezové oceliMontáž- Doporučená montáž:Na návratu vody před kotlem. Možnosti montáže viz obrázek vedle.Technické údajeProdukt: FERMAG FD370 magnetický separátorový filtr pro c.o.Model / výrobce: MAXIM FD370 / FERDOMPoužití:- Pro instalace: domácí, solární, chladicí a klimatizační zařízení apod. HVAC- Základní: zachycování feromagnetických nečistot- Dodatečné: zachycování jiných nečistot a kalůMagnet magnet: Nominální výkon 11 000 GsMagnet typ montáže: V vzduchotěsné komoře s PA66G30Typ separátoru-osadníku: Síťový filtr z nerezové oceli, mikronáboj 1000 μm.Maximální výkon systému o výkonu: 40-50 kW *)Objem pouzdra: Více než 0,5 dcm (500 ml)Materiál: Pouzdro, dno, pouzdro magnetu; PA66G30.Materiál: Zavírač PA66G30, polyamid s 30% skelných vláken.Velikost filtru: Průměr tělesa 71 mm, výška 238 mmSoučástí balení: Korpus (kryt), Vypouštěcí ventil, Klíč k pouzdru.Hmotnost / s obalem: 830 gramů / 850 gramůVodní přípojky / přípojky: 3 přípojky vody 1" (DN25) namontované na otočném připojovacím konektoru.Možnosti doporučených vodovodních přípojek: Tělo je vždy svisle, připojení svisle nebo vodorovněRozsah provozní teploty: 0-90 °CMax. pracovní tlak: 3 barMédium: Voda, roztoky glykoluMax. Koncentrace glykolu v úloze: 30%Místo montáže: Na návratu vody do kotle C.O. Doporučená montáž s uzavíracím ventilem/ventily (nejsou součástí balení – viz FERDOM FD301).*) Závisí to na typu instalace, rychlosti průtoku apod.Popis technického výkresu01) Magnet 11 000Gs02) Horní kroužek03) Filtrační víčko / pouzdro04) Odvzdušňovač05) Přítlačná pružina06) Hydrocyklon / turbína.07) Filtrová síť 1000 m08) Tělo filtru09) Otočná hlava se 3 spojovacími prvky 1"10) Mosazná krytka 1"11) Vypouštěcí zátka12) Vypouštěcí ventilPro zvýraznění detailů byly vybrané ilustrace počítačově vylepšeny.Proč montovat magnetický filtr – separátor?- Většina v současnosti vyráběných kotlů má pro dosažení co nejvyšší účinnosti velmi úzké vodní kanály.- Díky použití filtru MAXIM FD370 se díky menšímu počtu poruch snižují náklady na servis a náklady na náhradní díly.- Většina evropských výrobců kotlů v současnosti doporučuje montáž magnetického filtru společně s novým kotlem v oblasti C.O.Pro zvýšení účinnosti magnetického filtru doporučujeme použití penetračního přípravku.Přečtěte si také - Topné tělesa C.O. jsou obvykle vyrobena z měkké oceli, která je velmi náchylná k korozi. I při nainstalovaném vysoce kvalitním inhibitoru koroze může dojít k určité úrovni koroze, čištění bez inhibitoru je úroveň koroze mnohonásobně vyšší. Při instalaci C.O. při nedostatku vzduchu obvykle vzniká černý magnetit, který má magnetický charakter a lze jej proto zachytit pomocí magnetu. Ačkoli jsou magnety sedmkrát těžší než voda a normálně klesají na dno ohřívače, ze kterého pocházejí, některé částice jsou v systému rozptýleny průtokem. Pokud magnetický filtr tyto částice neshromažďuje, dostanou se do dalšího zařízení s elektromagnetickými vlastnostmi; jako např. oběhové čerpadlo a způsobí jeho předčasné opotřebení Dostávají se také k jiným prvkům instalace, jako jsou ventily, výměníky tepla apod. způsobuje jejich ucpávání a snižuje tepelnou účinnost
