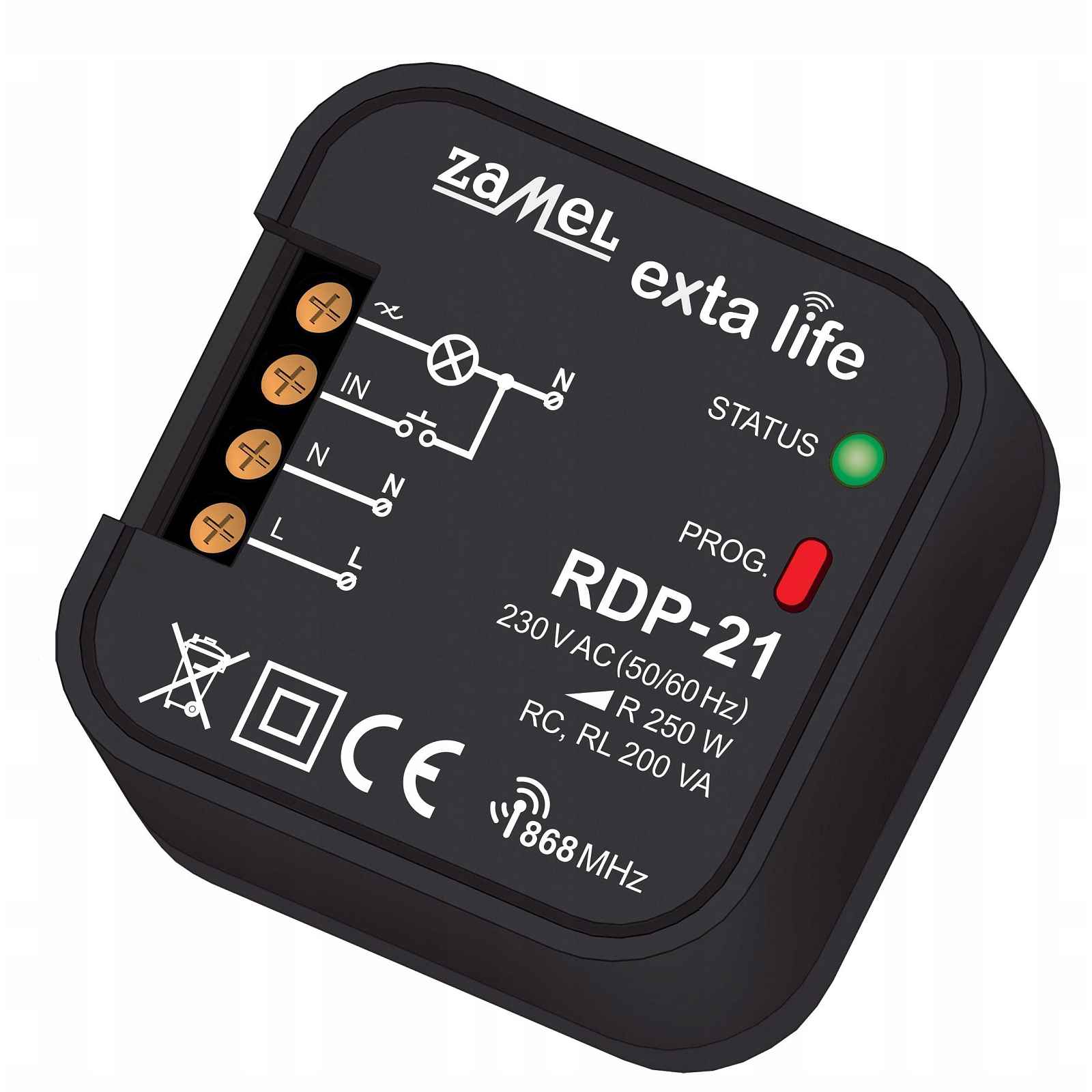

Exta Life rádiový stmívač 1-kanálový RDP-21 Zamel
Stmívač RDP-21 je určen pro regulaci intenzity osvětlení svítidel vybavených konvenčními žárovkami a 230V AC halogenovými žárovkami, a také světelných zdrojů napájených elektronickým nebo toroidním transformátorem. Celý popis ↓
Popis Exta Life rádiový stmívač 1-kanálový RDP-21 Zamel
Exta Life rádiový stmívač 1-kan. RDP-21 Zamel
| Kód | EXL10000004 |
| EAN | 5903669207276 |
| Výrobce | Zamel |
Změna intenzity osvětlení je možná také pro vybrané stmívatelné LED žárovky a stmívatelné CFL zářivky. Ovládání stmívače může probíhat bezdrátově z úrovně vysílačů nebo ovladače EXTA LIFE a drátově z úrovně jednoduchého monostabilního nebo bistabilního vypínače. Pro drátové ovládání se používá vstup IN konfigurovaný v mobilní aplikaci.
Zobrazit celý popis
Díky obousměrné komunikaci mezi přijímačem a ovladačem je aktuální stav stmívače indikován v mobilní aplikaci (stav ON/OFF + úroveň intenzity osvětlení v %). Tento způsob komunikace umožňuje také parametrizaci přijímače a vzdálené přidávání vysílačů (bez fyzického přístupu k přijímači). Algoritmus kódování rámců zajišťuje bezpečnost ovládání. RDP-21 kromě ovladače může být paralelně ovládán z úrovně vysílačů systému EXTA LIFE. K přijímači lze zapsat větší počet vysílačů, což dává možnost nezávislého ovládání z několika míst. Zařízení je určeno pro montáž do instalačních krabic pod omítku i na omítku. Přijímač má implementovanou funkci dálkové aktualizace softwaru z úrovně ovladače. Programovatelné časy rozsvícení a zhasnutí a nastavitelná minimální a maximální úroveň svícení dále zvyšují funkčnost stmívače.
Technické údaje
| Jmenovité napájecí napětí | 230 V AC |
| Jmenovitá frekvence | 50 / 60 Hz |
| Jmenovitý odběr výkonu | 0,50 W |
| Počet kanálů | 1 |
| Typ ovládání | bezdrátové a drátové |
| Přenos | rádiový – pásmo ISM 868 MHz ( 868,50 MHz ) |
| Způsob přenosu | obousměrný – 9600 bps |
| Kódování | algoritmus založený na 128bitovém klíči |
| Dosah | až 330 m v otevřeném terénu |
Optická signalizace (přenos / programování): zelená LED dioda
| Maximální počet spárovaných tlačítek | 96 párů |
| Informace o aktuálním stavu přijímače | ano – v mobilní aplikaci EXTA LIFE (stav ON / OFF + hodnota % intenzity osvětlení) |
Provozní režimy při spolupráci s vysílači systému
EXTA LIFE: jednokanálový, dvoukanálový, časový, komfortní
Provozní režimy při spolupráci s ovladačem EFC-01: zapnutí, vypnutí, regulace intenzity osvětlení (posuvník), časový, maximálně 4 oblíbená nastavení
| Počet externích vstupů | 1 |
| Paměť úrovně | ano |
| Spolupráce s vypínači* | monostabilními (tlačítka), bistabilními |
Provozní režimy pro externí vstup (monostabilní vypínač)
- zapnutí na poslední nastavenou úroveň
- zapnutí na 100% jasu
- regulace jasu
- časový
Provozní režim pro externí vstup (bistabilní vypínač)
- zapnutí na poslední nastavenou úroveň
- zapnutí na 100% jasu
- vypnutí, časové zapnutí
změna stavu vypínače způsobí změnu stavu výstupu na opačný
| Rozsah nastavení času** | 1 s – 18 h |
| Řídicí prvek | 2 x tranzistory MOSFET |
| Způsob řízení | „leading edge“ – zapnutí výstupu v „0“ |
Podporovaná zatížení
- konvenční žárové a halogenové 230 VAC
- 12 V osvětlení napájené elektronickým transformátorem (ELV)
- 12 V osvětlení napájené magnetickým transformátorem (MLV)
- vybrané stmívatelné LED žárovky a stmívatelné CFL zářivky
Maximální výkon zátěže
250 W pro odporová zatížení – konvenční a halogenové žárovky
200 VA pro kapacitní a indukční zatížení – elektronické transformátory, stmívatelné LED a CFL, magnetické transformátory
| Teplotní rozsah provozu | -10 ÷ +55 °C |
| Stupeň krytí | IP20 |
| Třída ochrany | II |
| Rozměry | 47,5 x 47,5 x 20 mm |
| Hmotnost | 0,040 kg |
Shoda s normami
PN-EN 60669, PN-EN 60950, PN-EN 61000
PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
- typ vypínače konfigurovaný z úrovně mobilní aplikace exta life
** samostatně programovaný čas pro rádiové vysílače, pro externí vstup a pro ovládání z úrovně aplikace exta life
