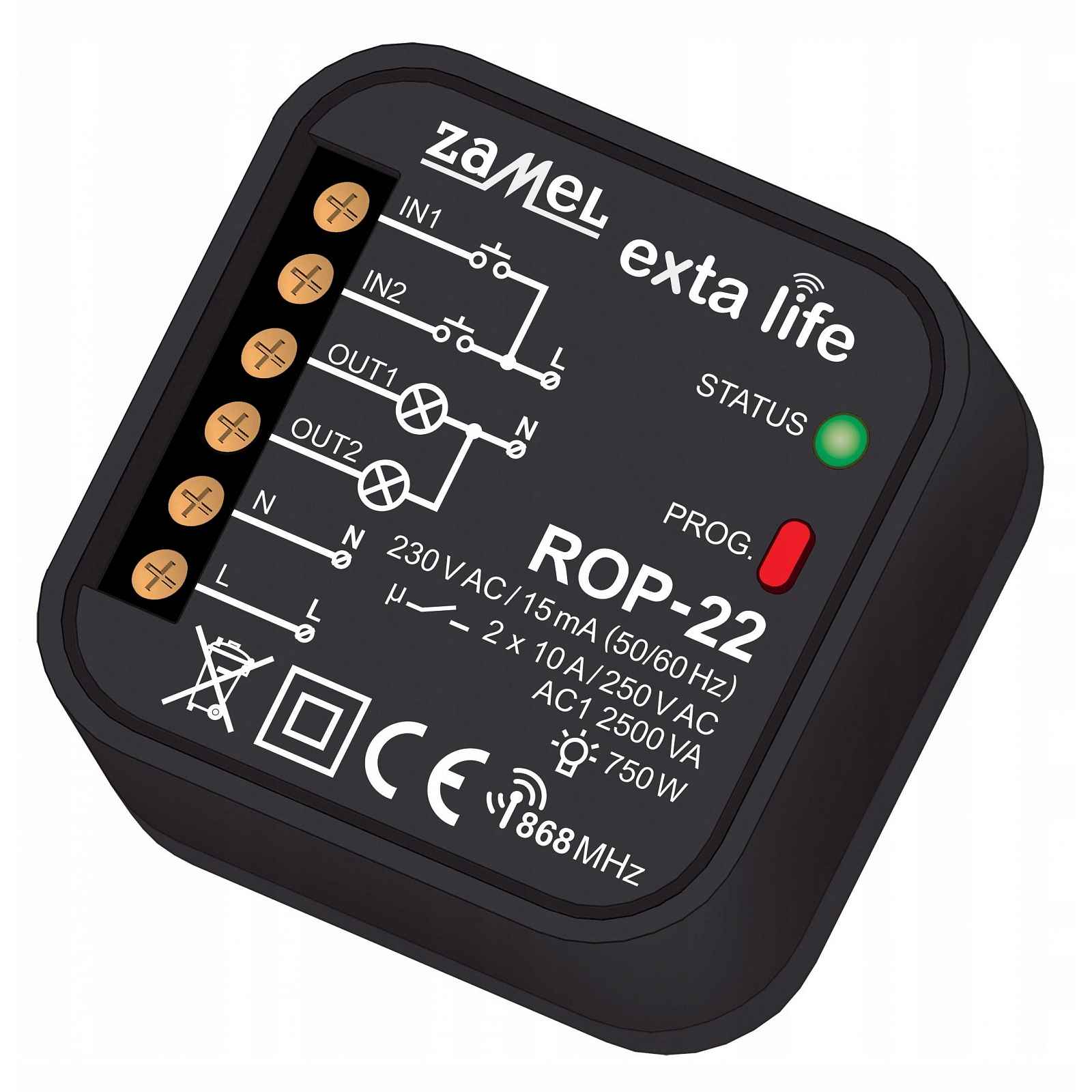

Exta Life rádiový přijímač 2-kanálový ROP-22 Zamel
Zásuvkový rádiový přijímač ROP-22 je koncovým prvkem systému EXTA LIFE, který umožňuje nezávislé ovládání dvou libovolných zařízení / obvodů 230 V AC. Je určen zejména pro ovládání svítidel s žárovkami, halogenovými, LED a kompaktními zářivkami CFL. Celý popis ↓
Popis Exta Life rádiový přijímač 2-kanálový ROP-22 Zamel
Exta Life 2-kanálový rádiový přijímač ROP-22 Zamel
| Kód | EXL10000002 |
| EAN | 5903669207214 |
| Výrobce | Zamel |
Přijímač spolupracuje také se zdroji světla napájenými toroidními a elektronickými transformátory. Díky 2 nezávislým výstupům je vhodný pro spolupráci s dvousekčními svítidly nebo pro nezávislé ovládání dvou světelných okruhů. Obousměrná komunikace mezi přijímačem a kontrolerem zajišťuje, že mobilní aplikace vždy zobrazuje aktuální stav přijímače.
Zobrazit celý popis
Tento způsob komunikace také umožňuje měnit vybrané parametry přijímače a vzdáleně přidávat vysílače (bez přístupu k přijímači). Implementovaný algoritmus kódování rámců zajišťuje bezpečnost ovládání. ROP-22 lze kromě kontroleru ovládat paralelně i z úrovně vysílačů systému EXTA LIFE. K přijímači lze zapsat větší počet vysílačů, což umožňuje nezávislé ovládání z několika míst. Zařízení je určeno pro montáž do instalačních krabic pod omítku i na omítku. Další drátové vstupy, které jsou konfigurovatelné z úrovně kontroleru, zvyšují funkčnost ovládání. Přijímač má implementovanou funkci vzdálené aktualizace softwaru z úrovně kontroleru.
Technické údaje
| Jmenovité napájecí napětí | 230 V AC |
| Jmenovitá frekvence | 50 / 60 Hz |
Jmenovitý odběr proudu
0,45 W – pohotovostní režim ( Standby )
0,80 W – provoz 1 kanál
1,20 W – provoz 2 kanály
| Počet kanálů | 2 |
| Přenos | rádiový, obousměrný – pásmo ISM 868 MHz ( 868,50 MHz ) |
| Způsob přenosu | algoritmus založený na 128bitovém klíči |
| Provozní dosah | až 330 m v otevřeném terénu |
Optická signalizace (přenos / programování): LED dioda RGB
| Maximální počet spárovaných tlačítek | 96 párů |
| Informace o aktuálním stavu přijímače | ano – v mobilní aplikaci EXTA LIFE |
Provozní režimy při spolupráci s vysílači systému EXTA LIFE: zapnout / vypnout, bistabilní, monostabilní, časový
Provozní režimy při spolupráci s kontrolerem EFC-01: zapnutí, vypnutí, časový
| Počet externích vstupů | 2 |
| Spolupráce s vypínači* | monostabilními (tlačítka), bistabilními |
| Provozní režimy pro externí vstupy** | zapnutí, vypnutí, bistabilní, monostabilní, časový |
| Rozsah nastavení času*** | 1 s – 18 h |
| Parametry reléových kontaktů | 2 x NO 5A / 250 VAC (napěťový výstup) |
Maximální zatížitelnost výstupů
žárovky a halogenové žárovky – 750 W
LED žárovky – 60 W
kompaktní zářivky CFL – 250 W
| Upevnění pouzdra | instalační krabice Ø60 mm (zapuštěná) |
| Teplotní rozsah provozu | -10 ÷ +55 °C |
| Stupeň krytí pouzdra | IP20 |
| Třída ochrany | II |
| Rozměry | 47,5 x 47,5 x 20 mm |
| Hmotnost | 0,039 kg |
Shoda s normami
PN-EN 60669, PN-EN 60950, PN-EN 61000
PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
- typ vypínače konfigurovaný z úrovně mobilní aplikace EXTA LIFE. Ve výchozím nastavení jsou vstupy přizpůsobeny pro spolupráci s monostabilními vypínači (tlačítky) v bistabilním režimu.
** provozní režim závisí na zvoleném typu vypínače
*** čas je nastaven nezávisle pro každý vysílač zapsaný do přijímače v časovém režimu, pro každý externí vstup a pro ovládání z úrovně mobilní aplikace.
