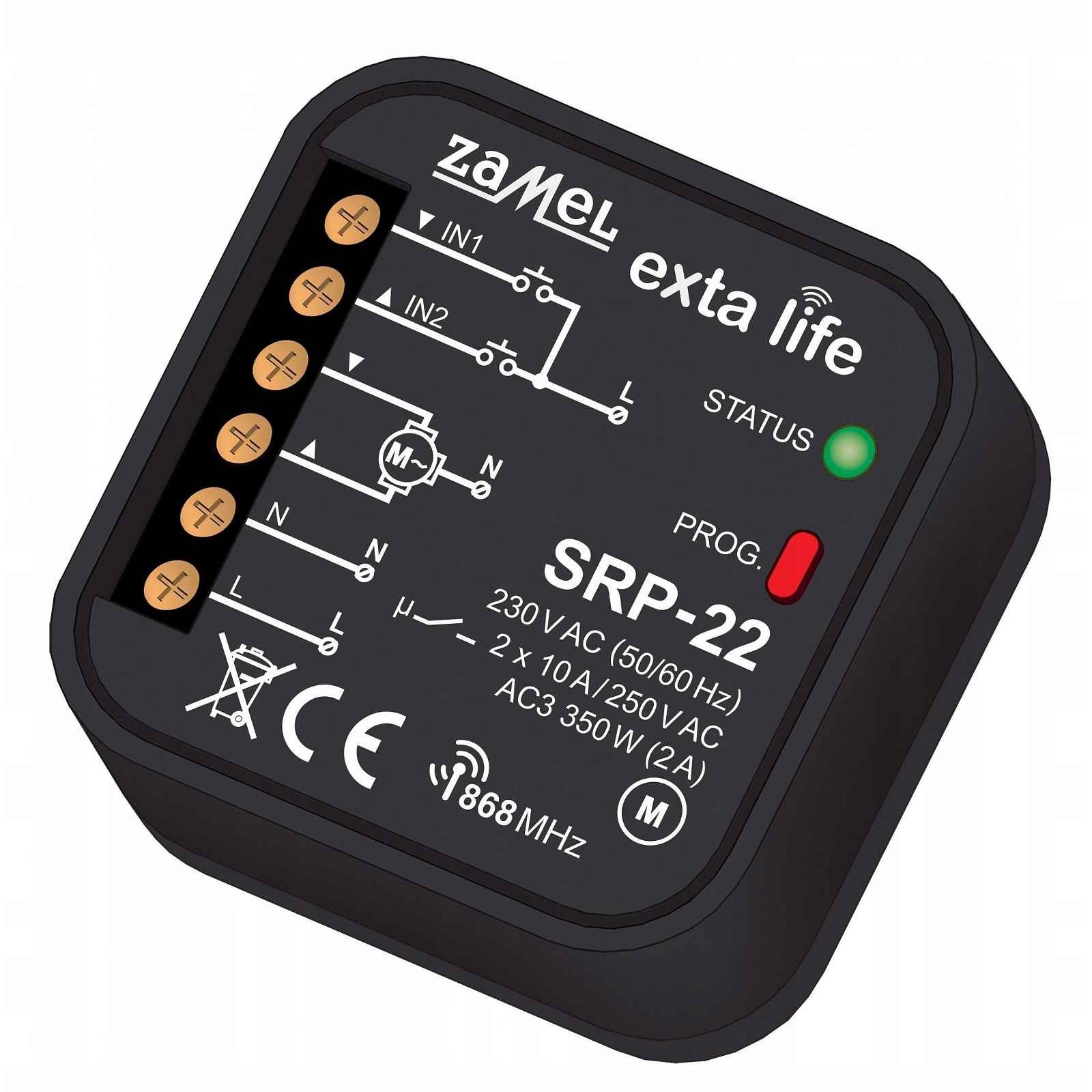

Exta Life rádiový ovladač rolet pod omítku SRP-22
Exta Life - rádiový podomítkový ovladač rolet SRP-22Ovladač rolet SRP-22 je určený k ovládání okenních rolet nebo jiných zařízení poháněných jednofázovými motory 230 VAC. Celý popis ↓
Popis Exta Life rádiový ovladač rolet pod omítku SRP-22
Ovládání může probíhat bezdrátově z úrovně vysílačů nebo kontroleru exta life a také drátově pomocí žaluziových spínačů s vratnou pružinou. Pro drátové ovládání se používají vstupy IN1 a IN2, které se konfigurují v mobilní aplikaci. Vstupy mohou fungovat v režimu lokálního nebo centrálního ovládání. V obou případech lze používat dvojité i jednoduché žaluziové spínače.
Zobrazit celý popis
Díky obousměrné komunikaci mezi přijímačem a kontrolerem je aktuální stav rolety indikován v mobilní aplikaci prostřednictvím příslušné ikony a parametru „úroveň zavření“. Obousměrná komunikace umožňuje také parametrizaci ovladače a vzdálené přidávání vysílačů (bez fyzického přístupu k přijímačům). Algoritmus kódování rámců zajišťuje bezpečnost ovládání, což je zvláště důležité u okenních rolet a garážových vrat. SRP-22 může být kromě kontroleru ovládán paralelně z úrovně vysílačů systému exta life. Do přijímače lze uložit větší počet vysílačů, což umožňuje nezávislé ovládání z několika míst. Zařízení je určeno k montáži do instalačních krabic pod omítku i na omítku. Přijímač má implementovanou funkci vzdálené aktualizace softwaru z úrovně kontroleru. Programovatelný čas pohybu rolety a možnost definování až čtyř oblíbených nastavení dále zvyšují funkčnost ovladače.
Technické údaje
| Jmenovité napájecí napětí | 230 V AC |
| Jmenovitá frekvence | 50 / 60 Hz |
| Jmenovitý příkon | 0,45 W – pohotovostní režim (Standby) |
| Typ ovládání | bezdrátové a drátové |
| Transmise | rádiová, pásmo ISM 868 MHz (868,50 MHz) |
| Způsob přenosu | obousměrný – 9600 bps |
| Kódování | algoritmus založený na 128bitovém klíči |
| Dosah | až 330 m v otevřeném prostoru |
Optická signalizace (transmise / programování): RGB LED dioda
| Maximální počet spárovaných tlačítek | 96 párů |
| Informace o aktuálním stavu přijímače | ano – v mobilní aplikaci EXTA LIFE (% stupeň zavření rolety + ikona) |
Režimy provozu při spolupráci s vysílači systému EXTA LIFE: lokální, centrální, 2 „oblíbená“ nastavení
Režimy provozu při spolupráci s kontrolerem EFC-01: otevřít, zastavit, zavřít, % stupeň zavření rolety nastavitelný pomocí posuvníku, maximálně 4 „oblíbená“ nastavení
| Počet externích vstupů | 2 |
| Spolupráce se žaluziovými spínači* | pouze žaluziové spínače s vratnou pružinou, jednoduché nebo dvojité spínače |
| Režimy provozu pro externí vstup* | lokální nebo centrální – v případě lokálního režimu a dvojitého spínače možnost vyvolání 2 „oblíbených“ nastavení |
| Čas pohybu rolety** | programovatelný v rozsahu od 1 s do 10 min. |
| Parametry kontaktů relé | 2NO 5 A / 250 V AC AC3 2500 VA (napěťové kontakty) |
| Maximální zatížení | 350 W (2 A) – třída AC3 |
| Podporované motory | jednofázové 230 VAC s koncovými nebo přetěžovacími spínači |
| Teplotní rozsah provozu | -10 ÷ +55 °C |
| Stupeň krytí | IP20 |
| Třída ochrany | II |
| Rozměry | 47,5 x 47,5 x 20 mm |
| Hmotnost | 0,040 kg |
Shoda s normami
PN-EN 60669, PN-EN 60950, PN-EN 61000
PN-ETSI EN 300 220-1, PN-ETSI EN 300 220-2
- Režim provozu externích vstupů (lokální / centrální) je programován výhradně z úrovně mobilní aplikace při spolupráci s kontrolerem EFC-01.
Ve výchozím nastavení jsou vstupy přizpůsobeny pro práci v lokálním režimu. Typ spínače (jednoduchý nebo dvojitý) lze programovat z úrovně
mobilní aplikace a hardwarově (zkratování externích vstupů). Nastavení „oblíbené“ pro rádiové vysílače a externí vstupy (v lokálním režimu) mohou být programovány z úrovně aplikace a z úrovně ovladače. Nastavení „oblíbené“ jsou programována nezávisle pro vysílače
rádiové a externí vstupy (lokální) a vyvolání z úrovně mobilní aplikace
**Čas pohybu rolety je programován z úrovně ovladače nebo z úrovně mobilní aplikace při spolupráci s kontrolerem EFC-01.
