Expanzní nádoby

Expanzní nádoba přebírá objem, o který se topná voda při zahřátí zvětší, a drží tlak v soustavě v bezpečných mezích. Vybírá se podle objemu vody v soustavě, nejvyššího provozního tlaku a podle toho, zda má být průtočná, nebo neprůtočná. Celý popis

Expanzní nádoba je ocelová nádoba rozdělená pryžovou membránou: na jedné straně je voda ze soustavy, na druhé stlačený plyn. Zahřátá voda se rozpíná, membrána ustoupí a tlak v potrubí nevystřelí nahoru. Bez nádoby by pojistný ventil při každém zátopu vypouštěl vodu na podlahu.

Jak velkou nádobu zvolit

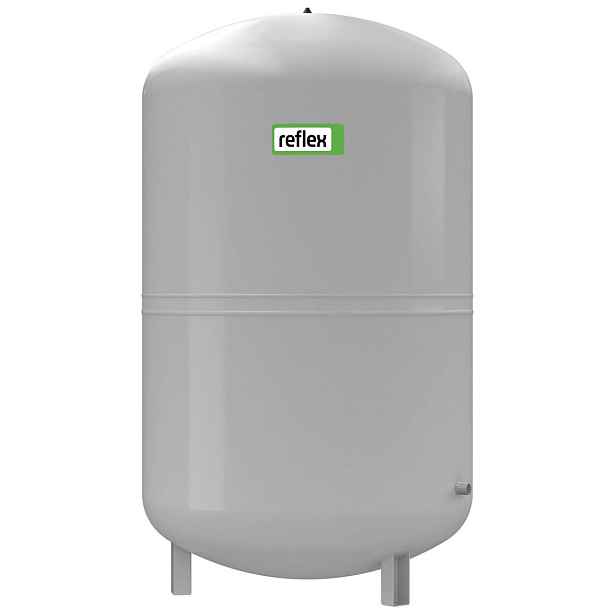

Objem expanzní nádoby se počítá z množství vody v soustavě, nejvyšší teploty vody a nastaveného předtlaku. Odhad od oka bývá horší než výpočet, který udělá projektant nebo topenář. Označení u řady Reflex N, tedy 4 bar nebo 6 bar, udává nejvyšší provozní tlak, u Refixu DE jde až o 10 bar. U kotlů a soustav s vyšším tlakem vybírejte nádobu, jejíž nejvyšší provozní tlak výpočtu vyhovuje.

Průtočná, neprůtočná nebo s výměnným vakem

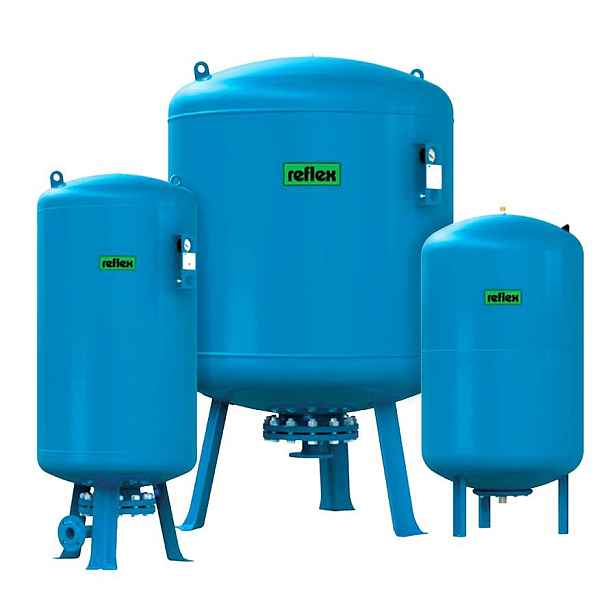

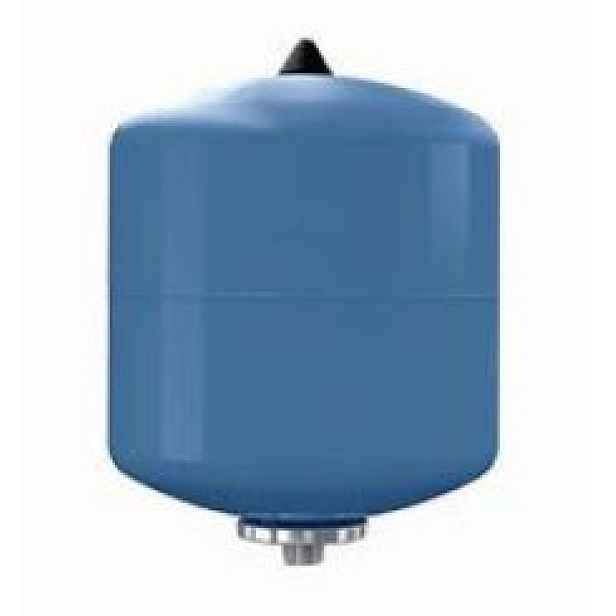

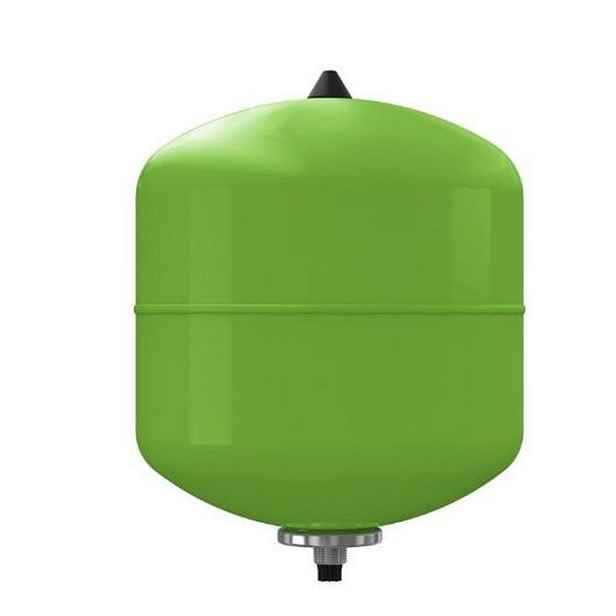

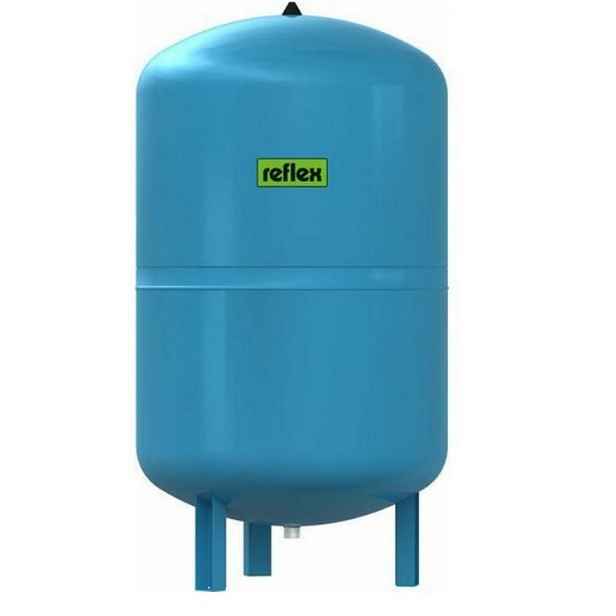

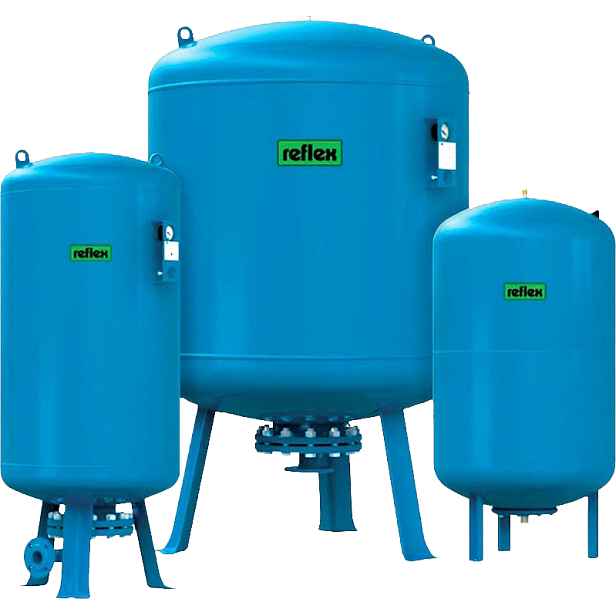

Neprůtočná nádoba se připojuje jedním hrdlem a voda v ní stojí. Průtočná, například Refix DD, nechává vodu protékat, takže v ní nestojí, a hodí se tam, kde se voda obměňuje. U neprůtočných Refix DE uvádí výrobce vyměnitelný vak od objemu 33 l, při protržení se tedy nemusí měnit celá nádoba. Podle popisu se tato řada používá i pro podlahové vytápění a rozvody požární vody.

Kdy expanzní nádoba přestane stačit

Nádoba s protrženou membránou nebo ztraceným předtlakem nepracuje: tlak v soustavě kolísá a pojistný ventil odpouští. Stejně dopadne nádoba příliš malá po přístavbě radiátorů nebo podlahového topení. Nádoby pro topení a pro pitnou vodu se nezaměňují, rozhoduje značení výrobce. Pojistný ventil a další instalatérské armatury hlídají soustavu navíc, ale chybnou nádobu nenahradí.

Časté otázky

Jak natlakovat expanzní nádobu?

Předtlak se nastavuje na vzduchovém ventilku nádoby, a to při odpojené nádobě nebo bez tlaku vody v soustavě. Měří se manometrem a dofukuje pumpou či kompresorem. Hodnotu určuje výška soustavy (každých 10 m výšky dává asi 1 bar) a pokyny výrobce nádoby.

Jak funguje expanzní nádoba?

Voda se zahřátím roztahuje a vstupuje do nádoby, kde stlačuje plyn za membránou. Po vychladnutí plyn vodu vytlačí zpět do potrubí. Tlak v soustavě tak kolísá jen málo.

Jak velkou expanzní nádobu zvolit?

Záleží na objemu vody v soustavě, nejvyšší teplotě topné vody a předtlaku. Přesnou velikost vypočítá topenář nebo projektant, nádoba se pak vybírá o stupeň větší, nikdy menší.

Jak se pozná špatná expanzní nádoba?

Po stisknutí vzduchového ventilku vytéká voda, to znamená protrženou membránu. Dalším znakem je tlak v soustavě, který rychle roste a klesá, a pojistný ventil, který opakovaně odpouští vodu.
