Expandér 4 přechodů MCX4D Roger

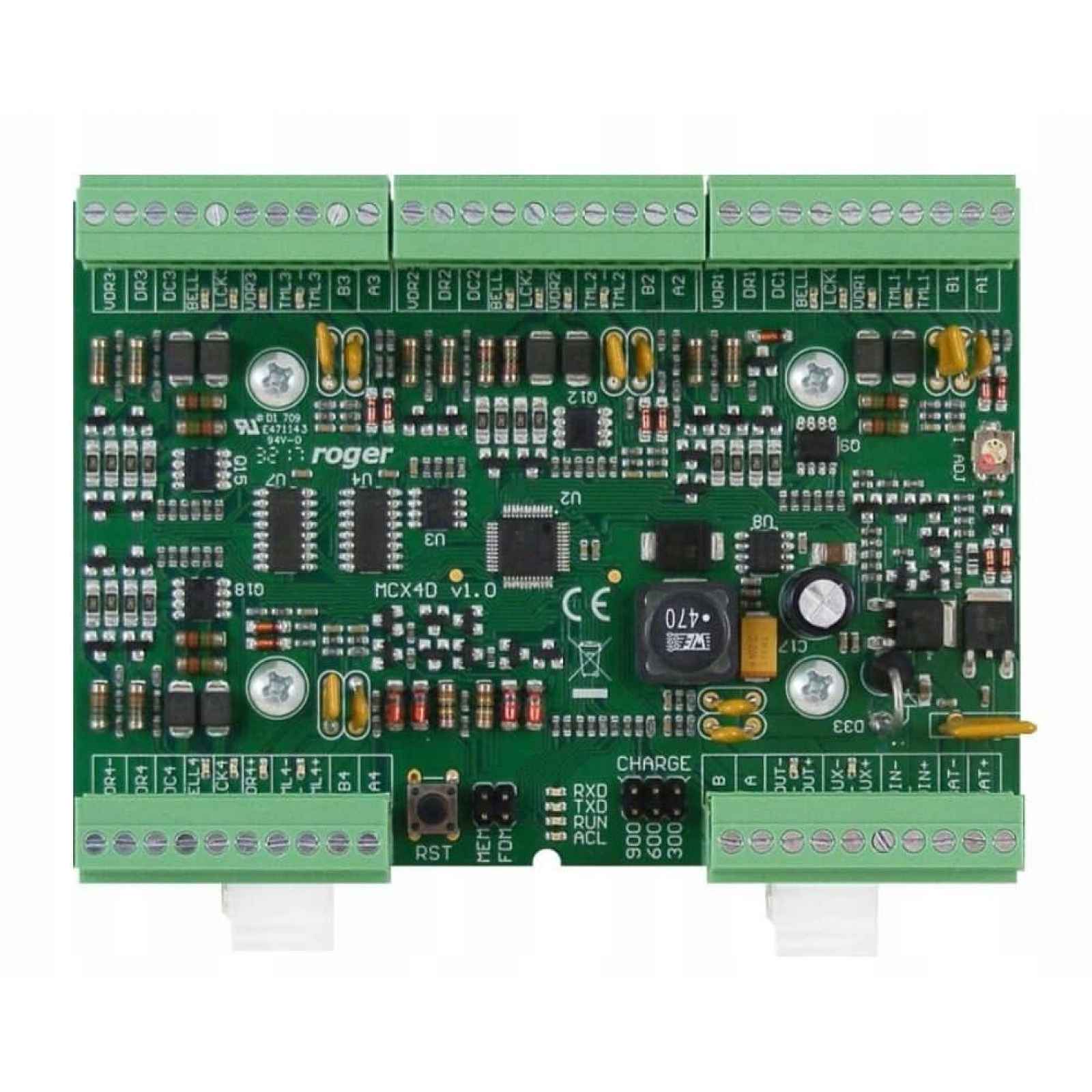

Expandér 4 přechodů MCX4D RogerKód zboží: MCX4D MCX4D je vstupní/výstupní expandér určený pro podporu 4 přechodů v systému RACS 5. Kromě funkce expandéru slouží modul také jako distributor napájení a komunikace a podporuje záložní akumulátor. Pro každý z podporovaných přechodů nabízí expandér 4 vstupy, 4 výstupy, komunikační rozhraní pro čtečky a čtyři napájecí výstupy. Elektrické obvody určené pro obsluhu každého z přechodů jsou mezi sebou elektricky odděleny, což způsobuje, že výskyt poruchy nebo sabotáže na jednom z přechodů nemá vliv na fungování ostatních přechodů. Expandér MCX4D je napájen z externího napájecího zdroje 13,8 VDC, který je zároveň zdrojem napájení zámků, čteček a dalších přechodových prvků. Elektrické připojení k modulu je realizováno pomocí vyjímatelných šroubových svorek, které usnadňují provádění elektrických připojení během instalace i v případě nutnosti výměny modulu. Vybrané vlastnosti: Rozložení napájení až pro 4 průchody Distribuce komunikační sběrnice 8 vstupů EOL/2EOL 8 výstupů 12 V/1 A 4 napájecí výstupy 12 V/1 A 4 napájecí výstupy 12 V/0,2 A Komunikační rozhraní RS485 pro kontrolér přístupu Ochrana před hlubokým vybitím baterie Hlášení stavu napájení do kontroléru přístupu Nabíjení baterie proudem 0,3 A, 0,6 A nebo 0,9 A Napájení z externího napájecího zdroje 13,8 VDC/5 A Technické údaje: Napájecí napětí:13,8 V DC +/- 100 mA (s podporou baterie) 11-15 V DC (bez podpory baterie) Spotřeba proudu (průměrná):MCX4D: 50 mA (bez zatížení) MCX4D: max. 3,5 A (při maximálním povoleném zatížení napájecích výstupů a max. nabíjecím proudem baterie) Nabíjecí proud baterie: Konfigurovatelný: 0,3 A / 0,6 A / 0,9 A Příspěvky:Osm (DCx, DRx) parametrických vstupních linek Tranzistorové výstupy:Osm (LCKx, BELLx) výstupních linek, každá s zatížitelností 15 V DC /1 A Napájecí výstupy:Dva výstupy 13.8 V/0,2 A (VOUT, AUX) Čtyři výstupy 13.8V/0,2A (TML) Čtyři výstupy 13.8V/1A (VDR) vzdálenosti:Až 1200 m dlouhá sběrnice RS485 mezi regulátorem MC16 a expandérem MCX Až 1200 m dlouhá sběrnice RS485 mezi expandérem MCX a terminály MCT Celková délka sběrnice mezi regulátorem a libovolným terminálem nesmí překročit 1200 m Vybrané vlastnosti:Doporučené použití napájecího zdroje řady PSxD značky Roger V případě použití zdroje napájení 12VDC je třeba zajistit udržení napájení zvlášť (např. UPS). Stupeň ochrany: IP20 Třída životního prostředí (podle EN 50133-1): třída I Pracovní teplota: +5°C – +40°C Vlhkost: 10...95% (bez kondenzace) Rozměry V x Š x H: 80 x 115 x 20 mm Hmotnost: ~85 g Upozornění: použitý expandér nemá žádný vliv na licenci ovladače MC16-PAC.
