Koaxiální kabel nejvyšší kvality s vnitřním vodičem z čisté mědi a trojitým stíněním z pocínované mědi CuSn, barva bílá. Celý popis ↓
Popis Emos CB500 koaxiální kabel 75 ohm 100 m bílý

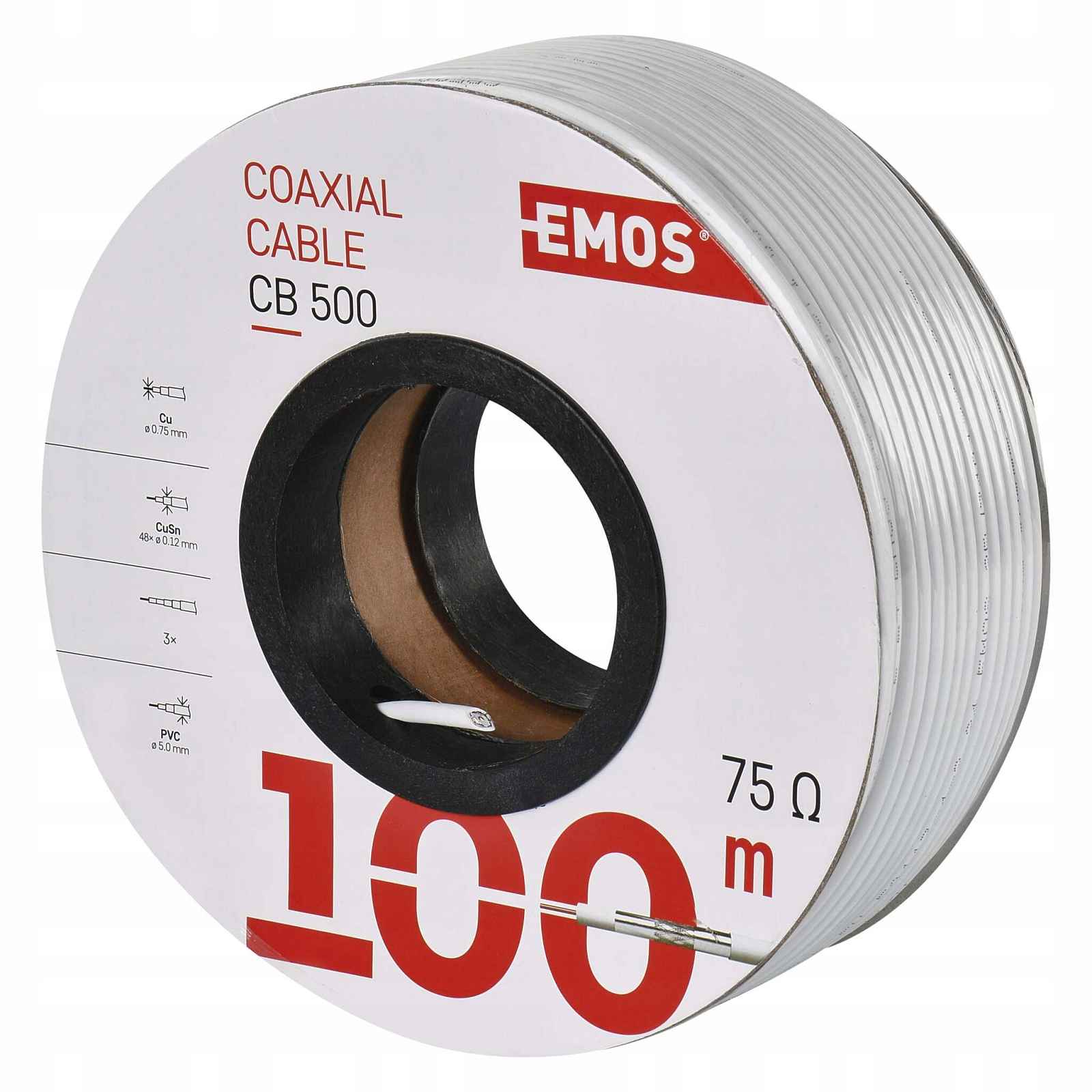

EMOS CB500 koaxiální kabel 75 ohm 100 m bílý
EMOS
Kabel je vhodný pro všechny náročné aplikace přenosu kabelové televize a kabeláže CATVDíky materiálu použitému na vnitřní vodič a opletení je kabel mimořádně odolný proti povětrnostním vlivům, vlhkosti a korozi. Ideální kabel pro domovní a plošnou kabeláž, kompatibilní s digitálními technologiemiTrojité stínění Al/PES + CuSn pro snížení elektromagnetického rušení, účinnost stínění 75 dB, charakteristická impedance 75 ΩVnitřní vodič: Čistá měď, průřez 0,75 mm. Dielektrikum FPE 3,2 mm. Stínění: CCA (mědí plátovaný hliník), 48 x 0,12 mm2. Plášť: PVC, průměr 5 mm, barva bíláDélka: 100 metrů
Zobrazit celý popis
Koaxiální kabel nejvyšší kvality s vnitřním vodičem z čisté mědi a trojitým stíněním z pocínované mědi CuSn, barva bílá. Kabel je vhodný pro všechny náročné aplikace přenosu kabelové televize a kabeláže CATV: od satelitní antény k přijímači nebo od anténní zásuvky k televizoru či internetovému routeru
| typ koaxiálního kabelu | CB500 |
| impedance | 75 Ohm |
| zamýšlené použití | rozvody CATV |
| materiál vnitřního vodiče | měď (Cu) |
| průměr vnitřního vodiče | 0,75 mm |
| dielektrikum typ, průměr | FPE 3,2 mm |
| počet stínění | 3 |
- stínění I.folie: 1× Al/PES
| materiál stínění | cínovaná měď (CuSn) |
| počet drátků stínění | 48× 0,12 mm |
| průměr stínění | 48× 0,12 mm² |
| pokrytí stínění | 47 % |
- stínění II. folie: Al/PES
| průměr pláště kabelu | 5 mm |
| materiál pláště kabelu | PVC |
| barva pláště kabelu | bílá |
| kapacita (pF/m) | 53 |
| činitel zkrácení | 0,85 |
- max. útlum při 20 °C (dB/100m) 10 MHz: 4,5
- max. útlum při 20 °C (dB/100m) 100 MHz: 10,5
- max. útlum při 20 °C (dB/100m) 450 MHz: 20,2
- max. útlum při 20 °C (dB/100m) 650 MHz: 24,1
- max. útlum při 20 °C (dB/100m) 860 MHz: 28
- max. útlum při 20 °C (dB/100m) 1 000 MHz: 29,1
- min. útlum odrazu při 20 °C (dB) 300–600 MHz: 20
- min. útlum odrazu při 20 °C (dB) 600–900 MHz: 18
- min. útlum stínění (dB) 10 ~ 800 MHz: 75
- max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 41,5
- max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 48,5
- izolační odpor mezi jádry při 20 °C (MOhm/km): 1 000
- min. poloměr ohybu jednorázový/násobný: 25/50 mm
- hmotnost (kg/km): 26,5
- min. útlum odrazu při 20 °C (dB) 10–300 MHz: 25
| skladovací teplota | -20 °C až +75 °C |
| montážní teplota | +5 °C až +60 °C |
| způsob balení - délka | 100 m |
| způsob balení - typ cívky | papírová cívka |
- způsob balení - ozn. metráží
- doporučené typy konektorů - F lisovací: *K7200
- doporučené typy konektorů - F šroubovací: *K7321
- FPE = pěnové dielektrikum
| třída reakce na oheň | Eca |
| nebezpečné látky | žádné |
| prodejní obal | 100 m, cívkakoaksiální |
