PROFI-KVALITA: Koaxiální kabel CB21D je určen pro přenos signálu v televizní a satelitní technice a v kamerových systémech (CCTV), vhodný také pro náročné instalace s více kabely na dlouhé vzdálenosti (EMOS S5273).VYSOKO KVALITNÍ KOAXIÁLNÍ KABEL: Tento anténní kabel byl vyvinut pro vnitřní aplikace… Celý popis ↓
Popis Emos CB21D koaxiální kabel 75 Ohm 500 m bílý
EMOS CB21D koaxiální kabel 75 Ohm 500 m bílý
EMOS
s impedancí 75 Ω a díky dvojitému hliníkovému stínění a měděnému vodiči BC nabízí vynikající flexibilitu a čistotu signálu.PRO NÁROČNÁ PROSTŘEDÍ: Díky dvojitému stínění a vysoce kvalitním materiálům (měděný vodič Ø 1,1 mm, dielektrikum FPE Ø 4,8 mm, PVC plášť Ø 6,8 mm) umožňuje koaxiální kabel mimořádně efektivní přenos signálu na vysoké úrovni.NAVRŽENO PRO DELŠÍ VZDÁLENOSTI: Umožňuje použití na delší vzdálenosti, kde může docházet k větším…
Zobrazit celý popis

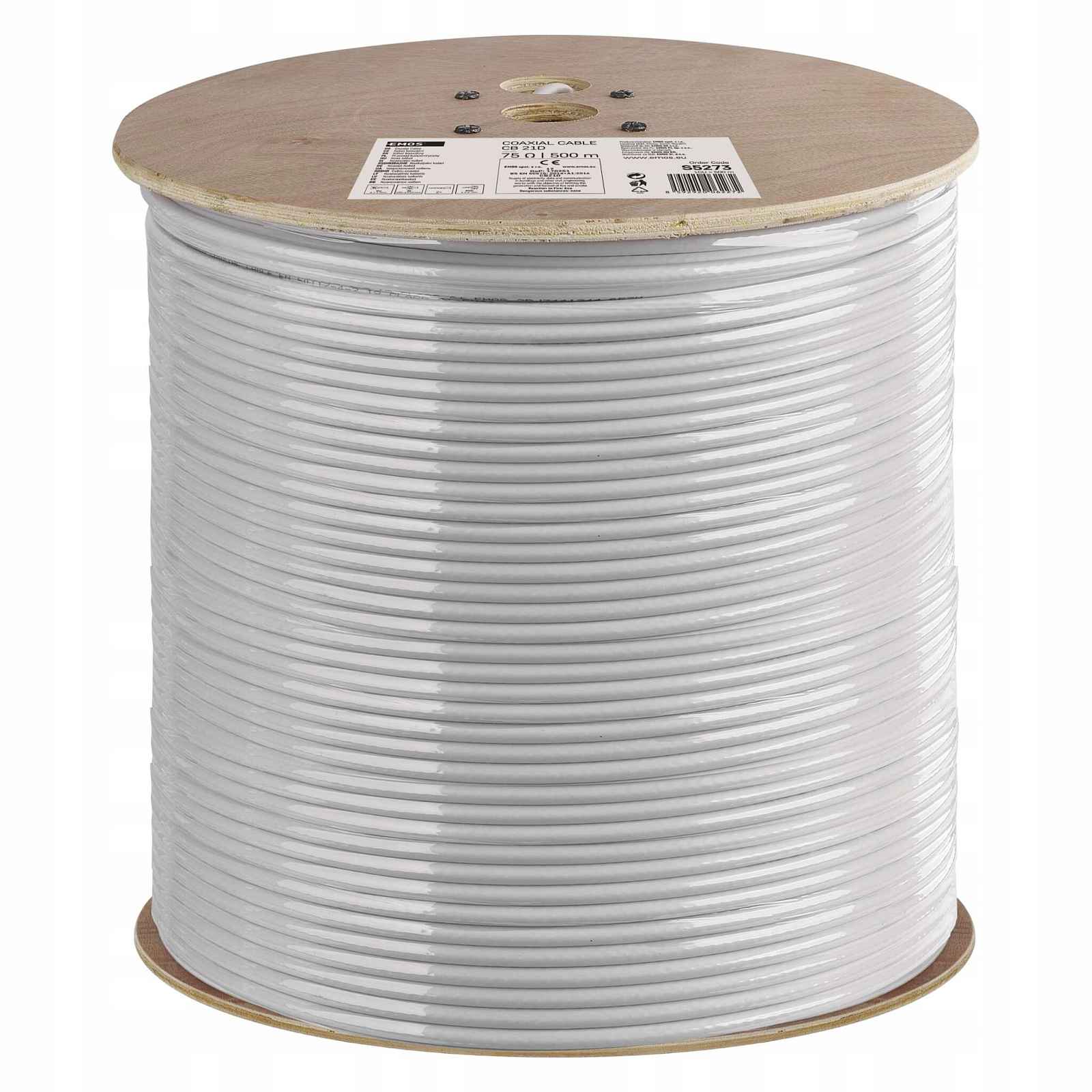

ztrátám signálu. Celková délka 500 m je navinuta na dřevěné cívce. Dodává se bez koncovek MAKING LIFE EASY: EMOS je členem skupiny Legrand a nabízí vysoce kvalitní elektrotechnické výrobky za rozumné ceny pro soukromé i komerční použití. Naším cílem je, aby pro vás bylo každodenní používání našich výrobků potěšením
Koaxiální kabel typu CB21D nejvyšší kvality s vodičem z čisté BC mědi, barva bílá, TŘÍDA A. Kabel je určen pro všechny náročné aplikace pro přenos CCTV, TV a SAT signálů. Vzhledem k tomu, že kabel má velmi vysoký útlum stínění (= velmi nízké vyzařování), lze jej použít k přenosu signálů s velmi vysokou úrovní, a proto je kabel vhodný pro přenos signálů na velké vzdálenosti. Díky kvalitnímu stínění není problém položit několik kabelů paralelně na dlouhé vzdálenosti.
| typ koaxiálního kabelu | CB21D |
| impedance | 75 Ohm |
| zamýšlené použití | vnitřní rozvody, odolný rušení, CLASS A |
| materiál vnitřního vodiče | měď (Cu) |
| průměr vnitřního vodiče | 1,1 mm |
| dielektrikum typ, průměr | FPE 4,8 mm |
| počet stínění | 2 |
- stínění I.folie: 1× Al/PET
| materiál stínění | hliník (Al) |
| počet drátků stínění | 128× 0,12 mm |
| průměr stínění | 128× 0,12 mm² |
| pokrytí stínění | >98 % |
| průměr pláště kabelu | 6,8 mm |
| materiál pláště kabelu | PVC |
| barva pláště kabelu | bílá |
| kapacita (pF/m) | 52 |
| činitel zkrácení | 0,82 |
- max. útlum při 20 °C (dB/100m) 10 MHz: 2,2
- max. útlum při 20 °C (dB/100m) 100 MHz: 5,8
- max. útlum při 20 °C (dB/100m) 450 MHz: 12,5
- max. útlum při 20 °C (dB/100m) 650 MHz: 15,3
- max. útlum při 20 °C (dB/100m) 860 MHz: 18,5
- max. útlum při 20 °C (dB/100m) 1 000 MHz: 19,3
- max. útlum při 20 °C (dB/100m) 2 000 MHz: 29,5
- min. útlum odrazu při 20 °C (dB) 300–600 MHz: 25
- min. útlum odrazu při 20 °C (dB) 600–900 MHz: 23
- min. útlum stínění (dB) 10 ~ 800 MHz: >110
- PE = polyethylenové dielektrikum: FPE
- max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 18,5
- max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,5
- izolační odpor mezi jádry při 20 °C (MOhm/km): 1 000
- min. poloměr ohybu jednorázový/násobný: 35/70 mm
- hmotnost (kg/km): 41,5
- min. útlum odrazu při 20 °C (dB) 10–300 MHz: 30
| skladovací teplota | -20 °C až +75 °C |
| montážní teplota | +5 °C až +60 °C |
| způsob balení - délka | 500 m |
| způsob balení - typ cívky | dřevěná cívka |
- způsob balení - ozn. metráží: 1–500 m
- doporučené typy konektorů - F lisovací: *K7220
- doporučené typy konektorů - F šroubovací: *K7351
- FPE = pěnové dielektrikum
| třída reakce na oheň | Eca |
| nebezpečné látky | žádné |
| prodejní obal | 500 m, dřevěná cívkakoaksiální |
