Vysoce kvalitní koaxiální kabel s vnitřním vodičem z čisté mědi a trojitým stíněním TRISHIELD z pocínované mědi CuSn, barva bílá. Kabel je určen pro všechny náročné přenosové aplikace - CCTV, TV a SAT signályProtože kabel má velmi vysoký stupeň stínění, lze signály přenášet na vysoké úrovni. Celý popis ↓
Popis Emos CB113 koaxiální kabel 75 ohm 100 m bílý

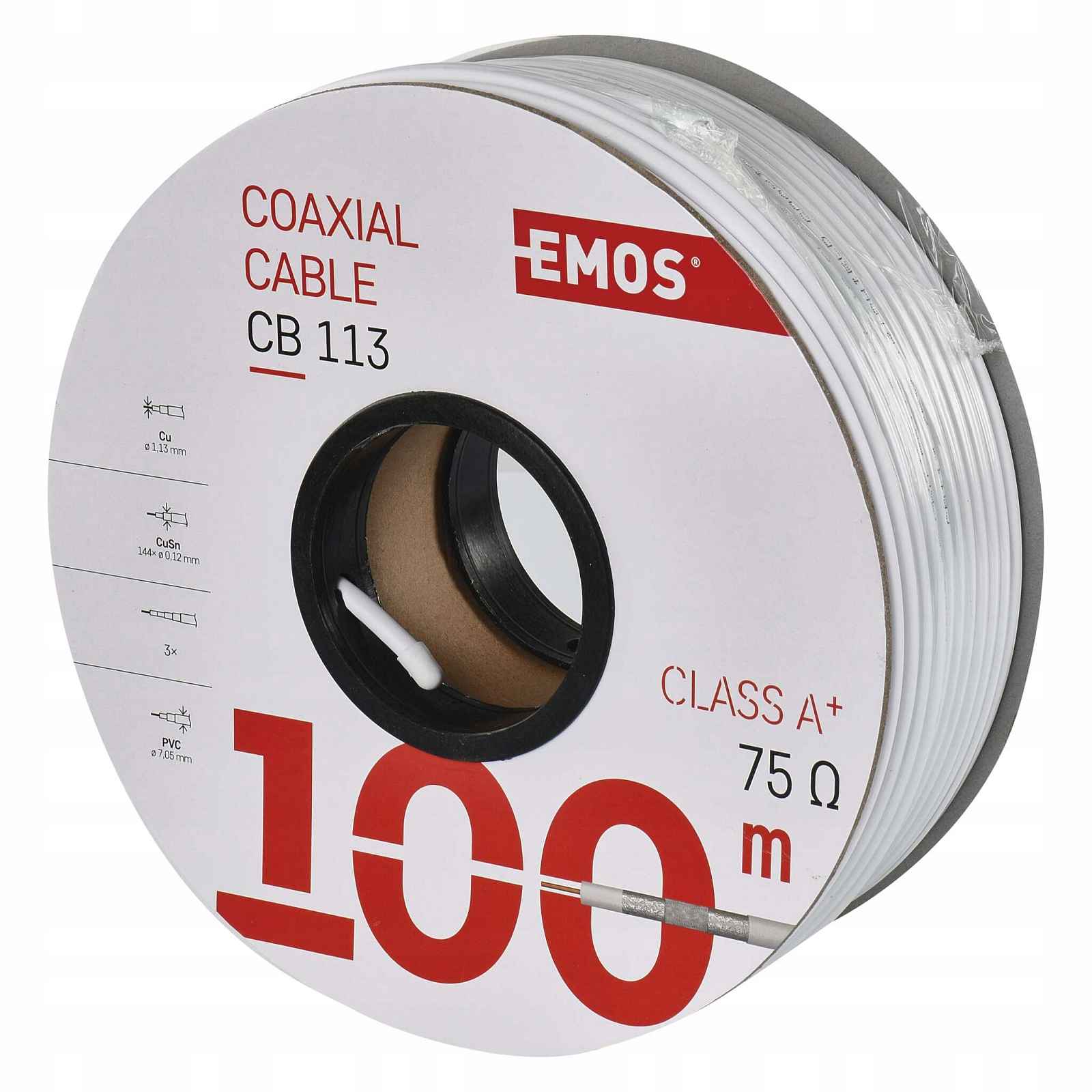

EMOS CB113 koaxiální kabel 75 ohm 100 m bílý
EMOS
Z tohoto důvodu lze signály tímto kabelem přenášet na velké vzdálenosti. Díky vysokému stupni stínění může být několik kabelů vedeno paralelně na dlouhé vzdálenostiTrojité stínění Al/PES + CuSn pro snížení elektromagnetického rušení, účinnost stínění 95 dB, charakteristická impedance 75 ΩDíky materiálu použitému na vnitřní vodič a opletení je kabel mimořádně odolný proti povětrnostním vlivům, vlhkosti a korozi.
Zobrazit celý popis
Ideální kabel pro domovní a plošnou kabeláž, kompatibilní s digitálními technologiemiVnitřní vodič: Čistá měď, Průřez: 1,13 mm. Dielektrikum FPE 4,8 mm. Stínění: CuSn (pocínovaná měď), 144 × 0,12 mm2. Plášť: PVC, Průměr: 7,05 mm, Barva: Bílá, Délka: 100 m
Ideální pro přenos analogových a digitálních televizních a satelitních signálů na velké vzdálenosti (DVB-T, DVB-T2, DVB-S, DVB-S2, DVB-S2X), širokopásmového kabelového internetu nebo systémů BK. Podporuje vysoké přenosové rychlosti pro HDTV 1080p / Full HD / 3D / ULTRA HD / UHD / 4K
| typ koaxiálního kabelu | CB113 |
| impedance | 75 Ohm |
| zamýšlené použití | terciální rozvody CATV, SAT |
| materiál vnitřního vodiče | měď (Cu) |
| průměr vnitřního vodiče | 1,13 mm |
| dielektrikum typ, průměr | FPE 4,8 mm |
| počet stínění | 3 |
- stínění I.folie: 1× Al/PES
| materiál stínění | cínovaná měď (CuSn) |
| počet drátků stínění | 144× 0,12 mm |
| průměr stínění | 144× 0,12 mm2 |
| pokrytí stínění | >84 % |
- stínění II. folie: Al/PES spirála
| průměr pláště kabelu | 7,05 mm |
| materiál pláště kabelu | PVC |
| barva pláště kabelu | bílá |
| kapacita (pF/m) | 52 |
| činitel zkrácení | 0,85 |
- max. útlum při 20 °C (dB/100m) 10 MHz: 2,2
- max. útlum při 20 °C (dB/100m) 100 MHz: 5,8
- max. útlum při 20 °C (dB/100m) 450 MHz: 12,5
- max. útlum při 20 °C (dB/100m) 650 MHz: 15,3
- max. útlum při 20 °C (dB/100m) 860 MHz: 18,5
- max. útlum při 20 °C (dB/100m) 1 000 MHz: 19,3
- max. útlum při 20 °C (dB/100m) 2 000 MHz: 29,5
- min. útlum odrazu při 20 °C (dB) 300–600 MHz: 25
- min. útlum odrazu při 20 °C (dB) 600–900 MHz: 23
- min. útlum stínění (dB) 10 ~ 800 MHz: >95
- max.stejn.odpor při 20 °C (Ohm/km) - vnitřní jádro: 18,5
- max.stejn.odpor při 20 °C, (Ohm/km) - vnější jádro: 38,5
- izolační odpor mezi jádry při 20 °C (MOhm/km): 1 000
- min. poloměr ohybu jednorázový/násobný: 35/70 mm
- hmotnost (kg/km): 41,5
- min. útlum odrazu při 20 °C (dB) 10–300 MHz: 30
| skladovací teplota | -20 °C až +75 °C |
| montážní teplota | +5 °C až +60 °C |
| způsob balení - délka | 100 m |
| způsob balení - typ cívky | papírová cívka |
- způsob balení - ozn. metráží: 1–100 m
- doporučené typy konektorů - F šroubovací: *K7351
- FPE = pěnové dielektrikum
| třída reakce na oheň | Eca |
| nebezpečné látky | žádné |
| prodejní obal | 100 m, cívkakoaksiální |
