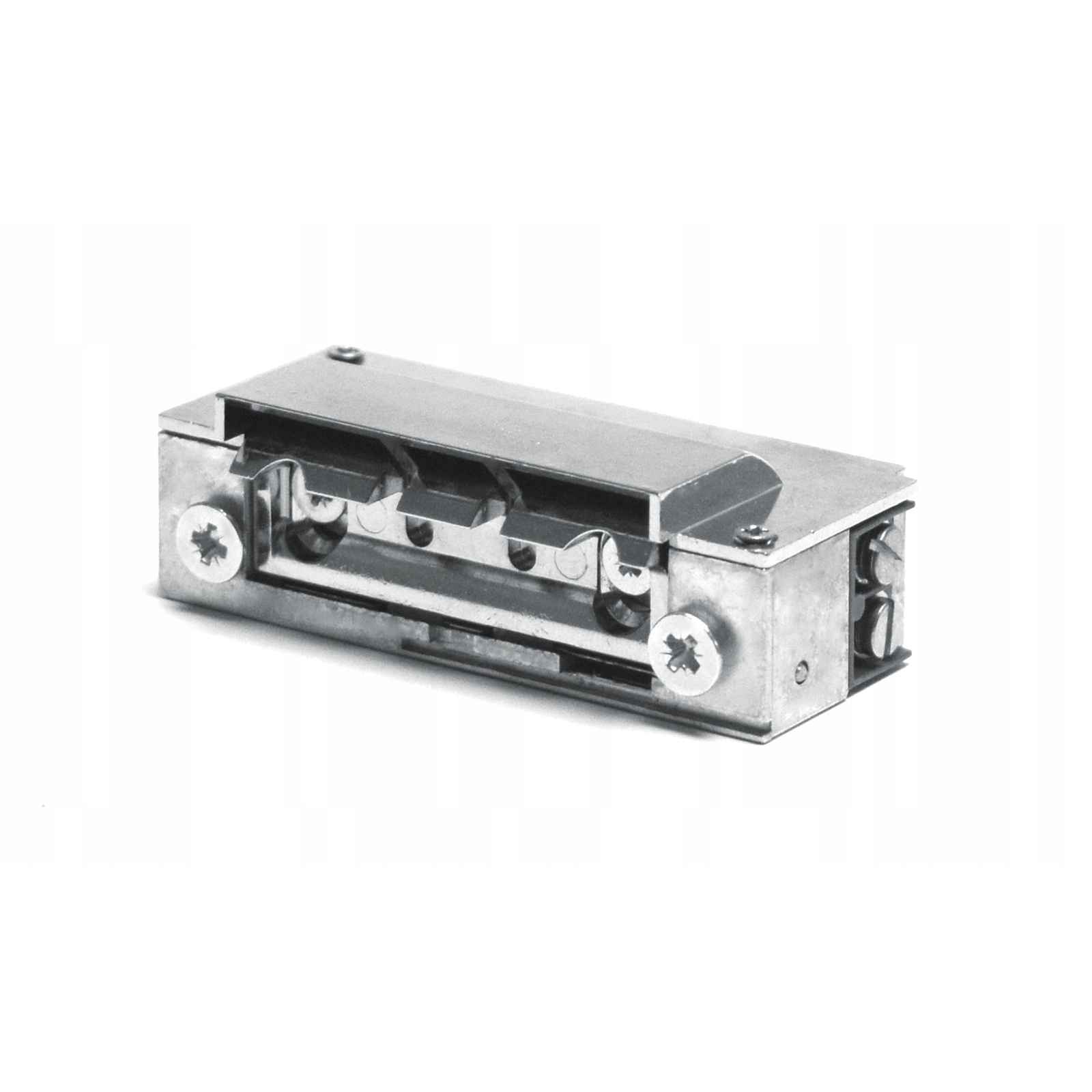

Elektrozámek XS12UW-C Hartte symetrický Nc zesílení

Elektrozámek XS12UW-C HARTTE symetrický NC zesíleníBIRA TRADE je polská soukromá výrobní společnost specializující se na navrhování, výrobu a distribuci mechanických a elektromechanických řešení pro systémy kontroly přístupu.Společnost BIRA TRADE již více než 20 let vyrábí elektrozávěsy, což umožňuje reagovat na potřeby domácího trhu i exportních zemí. Výrobní závod se nachází v Michałowicích, poblíž Varšavy.XS12UW-C HARTTE se vyznačuje integrovaným výkluzem, který tvoří kryt západky a umožňuje namontovat elektrozávěs bez rozšíření otvoru v zárubni pod vyklápěcí závěs. Výkluz používáme, když je elektrozávěs namontován v centrální části zárubně, nejčastěji nachází použití u bezfalcových (bezfalcových) dveří.Výkluz (vedení jazyka zámku) zajišťuje hladký chod jazyka zámku a zároveň chrání zárubeň před zničením. Zabraňuje také vniknutí jazyka klikového zámku do prostoru mezi elektrozávěsem a zárubní, což může způsobit zablokování dveří. Výkluz integrovaný do elektrozávěsu a také výkluz použitý v záchytném plechu jsou ideálním řešením pro bezfalcové (bezfalcové) dveře a úzké zárubně.Má symetrickou konstrukci a nastavitelný úchyt v rozsahu 3 mm. Možnost montáže do levých i pravých dveří.Vestavěný vypínač je funkcí, která se osvědčuje především v době poruchy. Když potřebujeme, aby elektrozávěs nějakou dobu nefungoval, přepínáme malý posuvník v samotném elektrozávěsu. Osvědčuje se také při dodání zboží – fyzický vypínač umožňuje trvalé otevření elektrozávěsu až do okamžiku opětovného přepnutí vypínače do stavu běžného provozu, např. po dokončení dodávky.Hlavní vlastnosti elektrozávěsu XS12UW-C:integrovaný skluzvestavěný vypínačtyp provozu NC (normálně uzavřený)napájecí napětí 10-14 V AC/DCodpor 17,6 Ohmůspotřeba proudu AC 480 mAspotřeba proudu DC 680 mAsymetrická konstrukcerozměry: šířka x výška x hloubka: 19(23,5) mm x 67 mm x 28 mmmechanická pevnost – tlak 3000 N (300 kg)mechanická odolnost – otevírací cykly 200 000pro levé i pravé dveře nastavitelný závěs v rozsahu 3 mmRadiální úchyt – umožňuje menší otvor pro elektrozávěs v zárubniSpolečnost BIRA vyrábí také záchytné plechy. Níže je uveden příklad krátkého, uzavřeného plechu určeného pro elektrozávěsy s výkluzem. Lze ji zakoupit samostatně.Jak vybrat montážní plech Velmi důležitým faktorem při výběru spojovacího plechu je umístění elektrozávěsu – na okraji zárubně nebo v hloubce, ve střední části. Důležitou roli zde bude hrát použitý zámek, protože jazyk klikového zámku nám určuje polohu elektrozávěsu, s nímž má spolupracovat. Při montáži na okraji zárubně se používají ploché a úhlové plechy, zatímco při umístění elektrozávěsu v centrální části rámu budeme potřebovat uzavřený plech s výkluzem (výkluz zajišťuje vedení jazyka klikového zámku a chrání zárubeň před zničením a poškrábáním) přizpůsobený elektrozávěsu s integrovaným výkluzem.Na obrázku níže je vlevo elektrozávěs namontovaný na okraji s použitím otevřeného plechu. Zprava – elektrozávěs s výkluzem namontovaný uprostřed zárubně s použitím vyhrazeného uzavřeného plechu.
