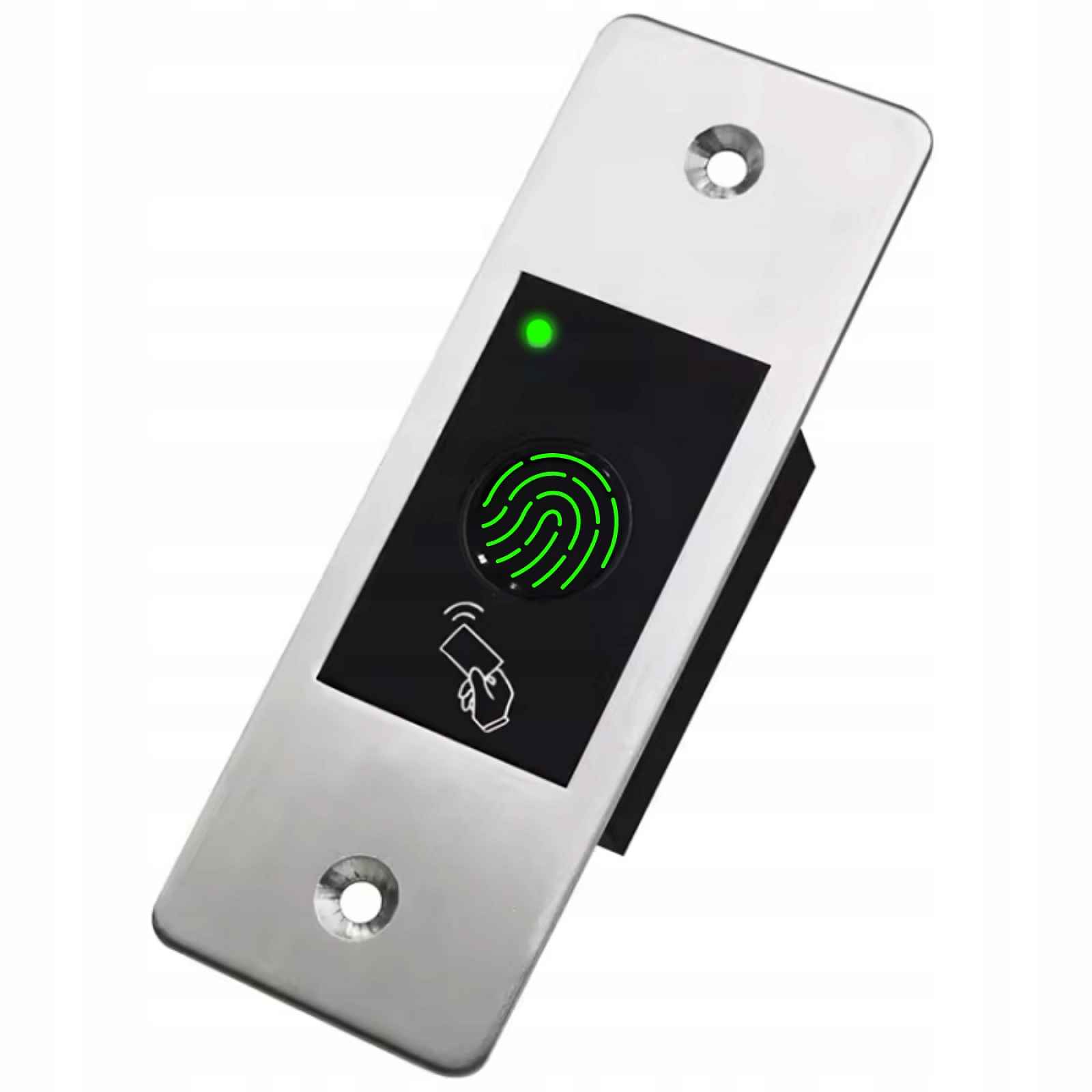

Elektronický Zámek Na Dveře, Čtečka Otisků Prstů, Karet, Rfid Přívěsků

3. Podpora 3000 karet: Velká kapacita pro uživatele – ideální pro firmy, sklady nebo zařízení s mnoha zaměstnanci nebo hosty.

4. Dodávaná administrační karta (Master Card): Poskytuje rychlou a intuitivní možnost přidávání nebo odebírání přístupových oprávnění bez složitého programování.

5. Čtečka otisků prstů – rychlý a pohodlný přístup: Zámek umožňuje odemknutí dveří pomocí otisku prstu – stačí přiložit prst a během sekundy získáte přístup.

6. Režim zamykání (Latch mode): Umožňuje udržovat dveře v režimu nepřetržitého otevření (např. při vnášení zboží nebo během údržbářských prací).

7. Tříbarevný LED indikátor: Rychlé informování o aktuálním stavu zařízení (červená/žlutá/zelená), takže víte, zda je zámek uzamčen, v režimu programování nebo odemčen.

8. Široké možnosti připojení: Zařízení může pracovat s různými typy napájecích zdrojů (9–24 V DC), elektrozávěsů (NO/NC) a také spolupracovat s tlačítkem výstupu (REX) – to zaručuje flexibilitu instalace v různých objektech.

9. Bezpečnost při používání: Zámek má zabudované bezpečnostní prvky (včetně diody 1N4004), které chrání před přepětím. Klidně můžete zařízení používat v profesionálních systémech kontroly přístupu.Voděodolnost IP66

Vodotěsné pouzdro s třídou IP66 poskytuje spolehlivou ochranu před deštěm, vlhkostí nebo prachem, což z něj činí skvělou volbu pro montáž na vnější rámy dveří. Díky pevné kovové konstrukci a speciálním těsněním si zařízení zachovává plnou funkčnost bez ohledu na převládající auru a zaručuje bezpečnost a kontinuitu provozu.Schéma připojení

Zařízení podporuje mnoho funkcí díky jednoduchým a flexibilním možnostem připojení. Níže uvádíme popis každého kabelu, jeho symbol a použití – pro standardní i specializované napájení (napájecí zdroj kontroly přístupu).

Popis kabelů zámku

Žlutá – OPEN – Vstup tlačítka výstupu (REX – Request to Exit) – Umožňuje otevření dveří zevnitř.

Červený – 12 V – Napájení zařízení 9 až 24 V DC (obvykle 12 V DC)

Černá – GND – Hmotnost / uzemnění – společné pro napájení a relé.

• Bílý — NE — Normálně otevřený kontakt relé — Používá se např. pro elektrozávěsy typu NO
• Hnědý — COM — Společná reléová linka — Nezbytná pro připojení zařízení k NO nebo NC
• Zelená — NC — Normálně uzavřený kontakt relé — Používá se např. pro elektromagnetické závory NCPříklad způsobu použití

Zařízení umožňuje ovládání různých prvků kontroly přístupu

Tlačítko výstupu (REX): Po stisknutí otevře dveře z vnitřní strany – pohodlné v kancelářích, skladech apod.

→ Připojuje se k konektoru OPEN (žlutý).

Napájení: Může být připojeno ke standardnímu napájecímu zdroji 12 V DC nebo ke speciálnímu napájecímu zdroji pro kontrolu přístupu (DC 12 V/3A).

→ Konektory 12V (červený) a GND (černý).

Elektrozávěs (Electric Strike): Zařízení otevře zámek po čtení správné karty nebo otisku prstu.

→ Připojení přes NO (bílá) a COM (hnědá).

Elektrozámek / Elektrozámek (Electric Bolt): Používá se pro skleněné nebo kovové dveře – pracuje v uzavřeném režimu.

→ Připojení přes NC (zelená) a COM (hnědá).

Důležité

*V případě připojení k standardnímu napájecímu zdroji je nutné povinně nainstalovat ochrannou diodu 1N4004 (je součástí balení).

Chrání toto zařízení před poškozením.

*Při použití specializovaného napájecího zdroje pro kontrolu přístupu není dioda nutná a připojení probíhá přímo k příslušným svorkám napájecího zdroje (NC, NO, COM, PUSH atd. ).

Díky tomuto univerzálnímu schématu lze zařízení používat jak v jednoduchých domácích instalacích, tak i v profesionálních systémech kontroly přístupu ve firmách, skladech,
