Elektronický fázový spínač PEF-320 Novatek Elektro
Elektronický fázový spínač PEF-320Automatický elektronický fázový spínač – je určen pro napájení jednofázové průmyslové a domácí instalace (230 V; 50 Hz) z třífázové 4-vodičové sítě (3×400 V + N). Používá se k odstranění jakéhokoli rušení a zajišťuje napájení jednofázových přijímačů. Celý popis ↓
Popis Elektronický fázový spínač PEF-320 Novatek Elektro
V případě výskytu nepřijatelných kolísání napětí v síti představuje přepínač fází PEF-320 ochranu jednofázových přijímačů.
Na základě rozsahu nastavení nastavených uživatelem, závisejícího na přítomnosti a kvalitě napětí ve fázích, přepínač automaticky vybírá fázi a připojuje k ní jednofázové zatížení.
Minimální a maximální prahové hodnoty napětí, pro které dojde k aktivaci fázového spínače, nastavuje uživatel. Po překročení nastavených hodnot dojde k zapnutí rezervní fáze (zatížení je odpojeno). Po předchozím obnovení správných parametrů napětí v prioritní fázi dojde k opětovnému zapnutí zátěže, na kterou se vztahuje časová prodleva, jejíž hodnotu zadává uživatel.
Zobrazit celý popis
PEF-320 má tři svorky
- L1 (prioritní fáze),
- L2 (rezervní fáze),
- L3 (rezervní fáze).
V případě správných parametrů napětí v každé fázi je přijímač připojen k prioritní fázi – L1. Pokud hodnota napětí ve fázi L1 přesahuje nastavené prahové hodnoty, přepínač automaticky zkontroluje fázi L2 a připojí k ní přijímač.
Analogický proces nastane, když hodnota napětí ve fázi L2 překročí nastavené prahové hodnoty, pak PEF-320 připojí přijímač k fázi L3.

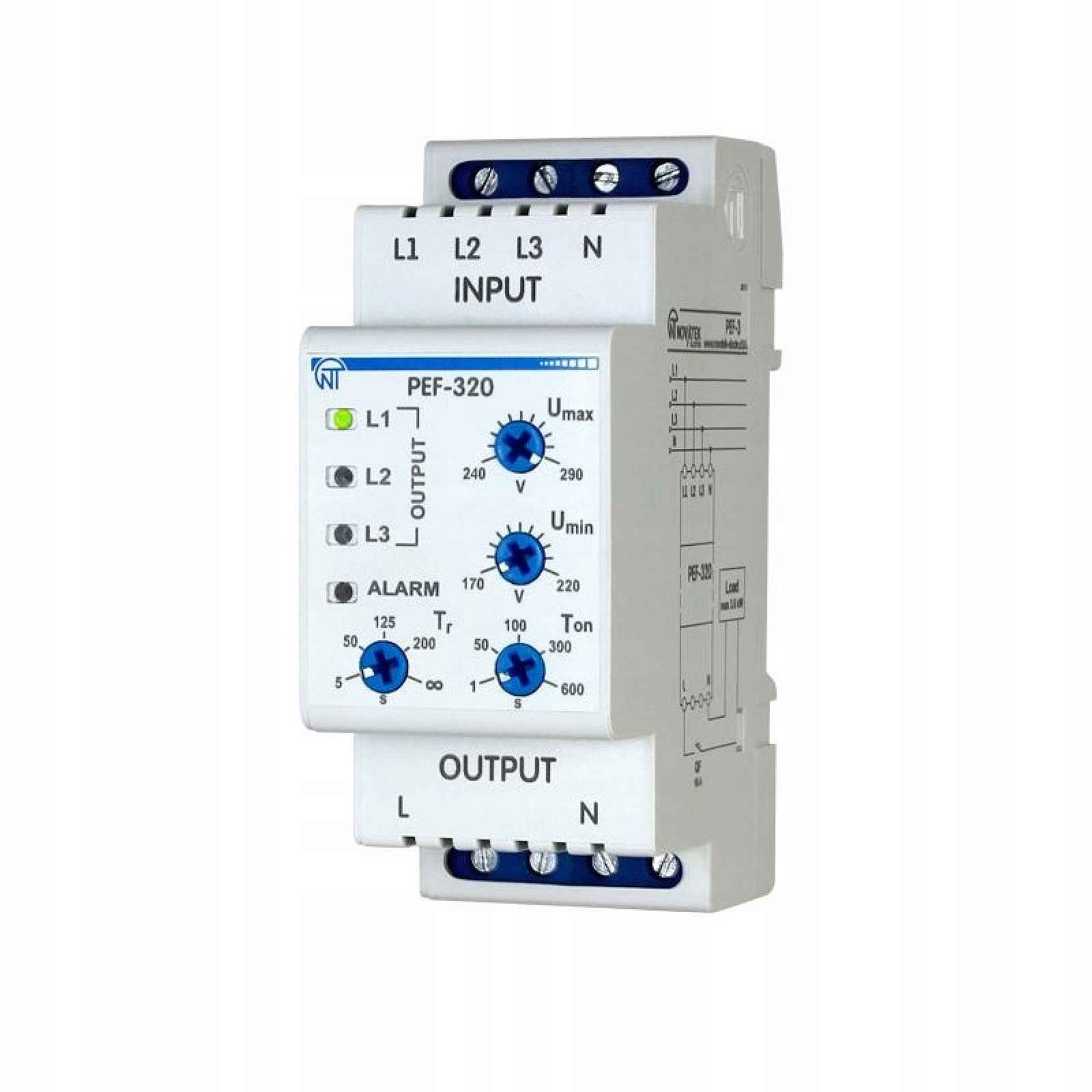

Na předním panelu relé jsou umístěny LED diody u každé fáze. Dioda svítící zelenou barvou signalizuje, ke které z fází je připojeno zatížení.
