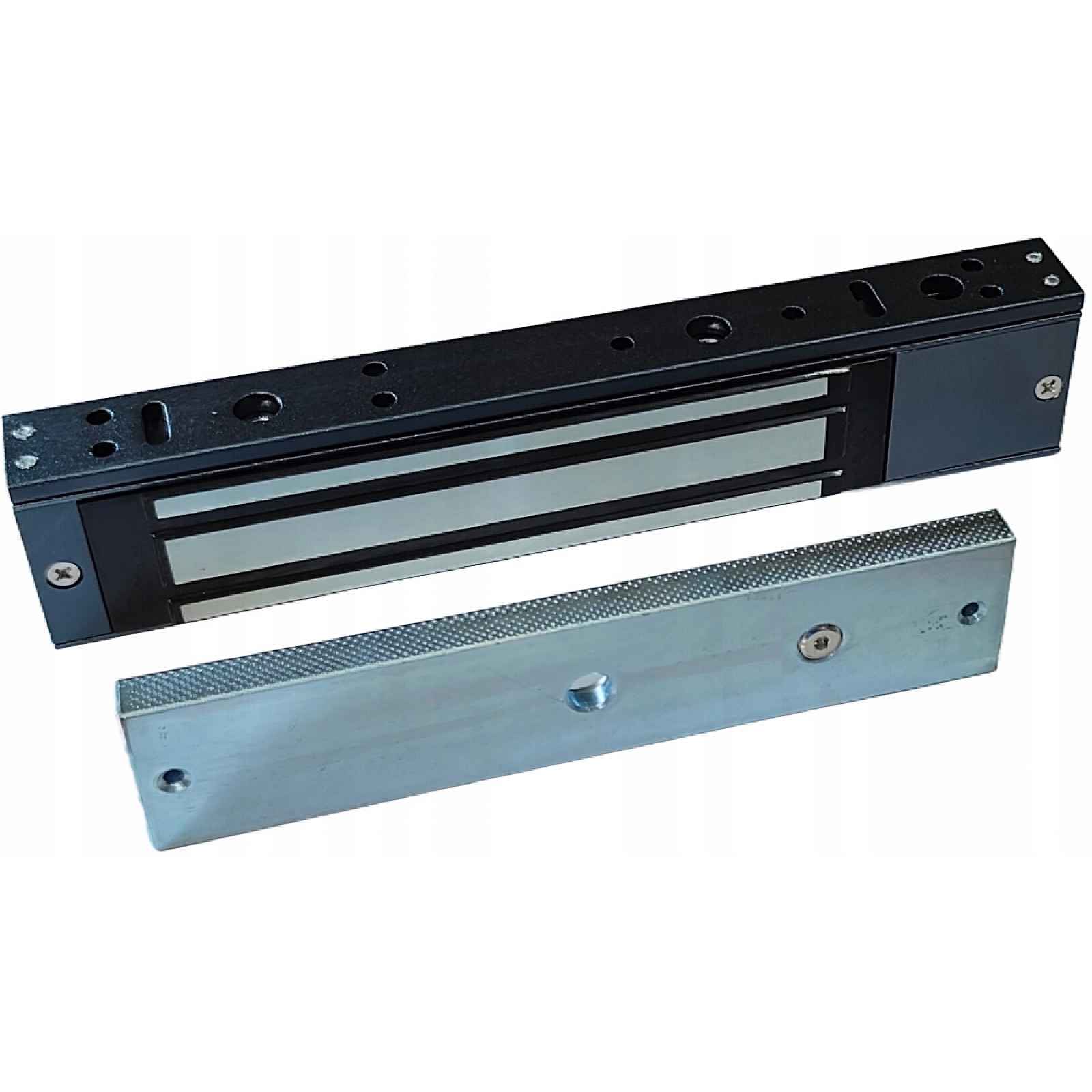

Elektromagnetický Ventil Elektrospojky 280KG 12V 24V Relé No/nc Grafit

Elektromagnetická svorka 280 kgTechnické specifikace: Montáž: Vnitřní povrch Přídržná síla: 280 kg Napájení: 12/24 V DC Spotřeba proudu: 500 mA (12 V) 250 mA (24 V) Signalizace otevření dveří: LED dioda Výstup signalizující otevření dveří: NO/NC Pracovní teplota: -10˚C~+55˚C Provozní vlhkost: 0 ~ 90 % (bez kondenzace) Materiál provedení svorek: Anodizovaný hliník Materiál provedení tyče: Ocel Barva pouzdra: Grafit Rozměry svorek: 238 x 45 x 26 mm Rozměry desky: 180 x 38 x 11 mm Sada se skládá z: Elektromagnet E-280 (280 kg) Dlaždice Montážní prvky Názorný způsob fungování zařízení:1. Dveře 2. Kožešina Je třeba věnovat pozornost gumovým podložkám namontovaným mezi dveřmi a pohyblivým prvkem ventilu. Tyto podložky zajišťují správné přizpůsobení prvků ventilu při zavřených dveřích.Pohled dovnitř (po otevření pouzdra):Elektromagnetická svorka je jedním z nejoblíbenějších prvků uzamykacích dveří. Svorka se skládá z výkonného prvku obsahujícího elektromagnet (montáž na rám dveří) a kovové desky (montáž na křídlo dveří). Napájená cívka elektromagnetu přitahuje desku na křídle dveří. Elektromagnetické ventily jsou přizpůsobeny pro provoz s napětím 12 V DC nebo 24 V DC. Elektromagnetické ventily se používají v systémech kontroly přístupu, např. únikových, protipožárních východů, veřejných budov. Jarmo (plech) je pasivní část vyrobená z kovu s odpovídajícími magnetickými vlastnostmi. Elektromagnet je aktivní část, která po připojení napájení vytváří elektromagnetické pole, které způsobuje přitahování jha. Elektromagnet je obvykle namontován na pevné části, např. zárubně jsou díky snadnému vedení kabeláže. Dodavatelé velmi často volí svorku jako zajišťovací prvek dveří, zejména kvůli relativně jednoduché montáži a malému zásahu do křídla dveří. ZÁKLADNÍ PARAMETRY ELEKTROMAGNETICKÉHO VENTILU Napájecí napětí, obvykle 12 V DC nebo 24 V DC, některé modely mohou být napájeny jak ze zdroje 12 V DC, tak i z 24 V DC Odolnost proti přetržení, tj. pod vlivem jakého tlaku vyjádřeného v kilogramech, librách nebo newtonech bude možné odtrhnout jho od elektromagnetu Spotřeba proudu je obvykle v pořádku. 500 mA pro 12 V DC nebo cca. 250 mA pro 24 V DC. S rostoucí odolností proti přetržení může hodnota proudu mírně vzrůst Vestavěný senzor stavu, obvykle se jedná o hallotronový senzor, který nás informuje, zda je jho kompaktní nebo rozevřené s elektromagnetem VÝHODY POUŽITÍ ELEKTROMAGNETICKÝCH VENTILŮ Dlouhá životnost, brak elektromechanické prvky vystavené poškození a provoznímu opotřebení Jednoduchá montáž pomocí vyhrazených úhelníků Malý zásah do zárubně a křídla dveří Estetické provedení, tělo vyrobeno z hliníku Model, tedy bez napájení lze přechod odemknout, žádoucí funkčnost v případě dveří, které musí být možné odemknout z chráněné strany v případě nebezpečí Možnost použití v místech s vysokou intenzitou provozu
