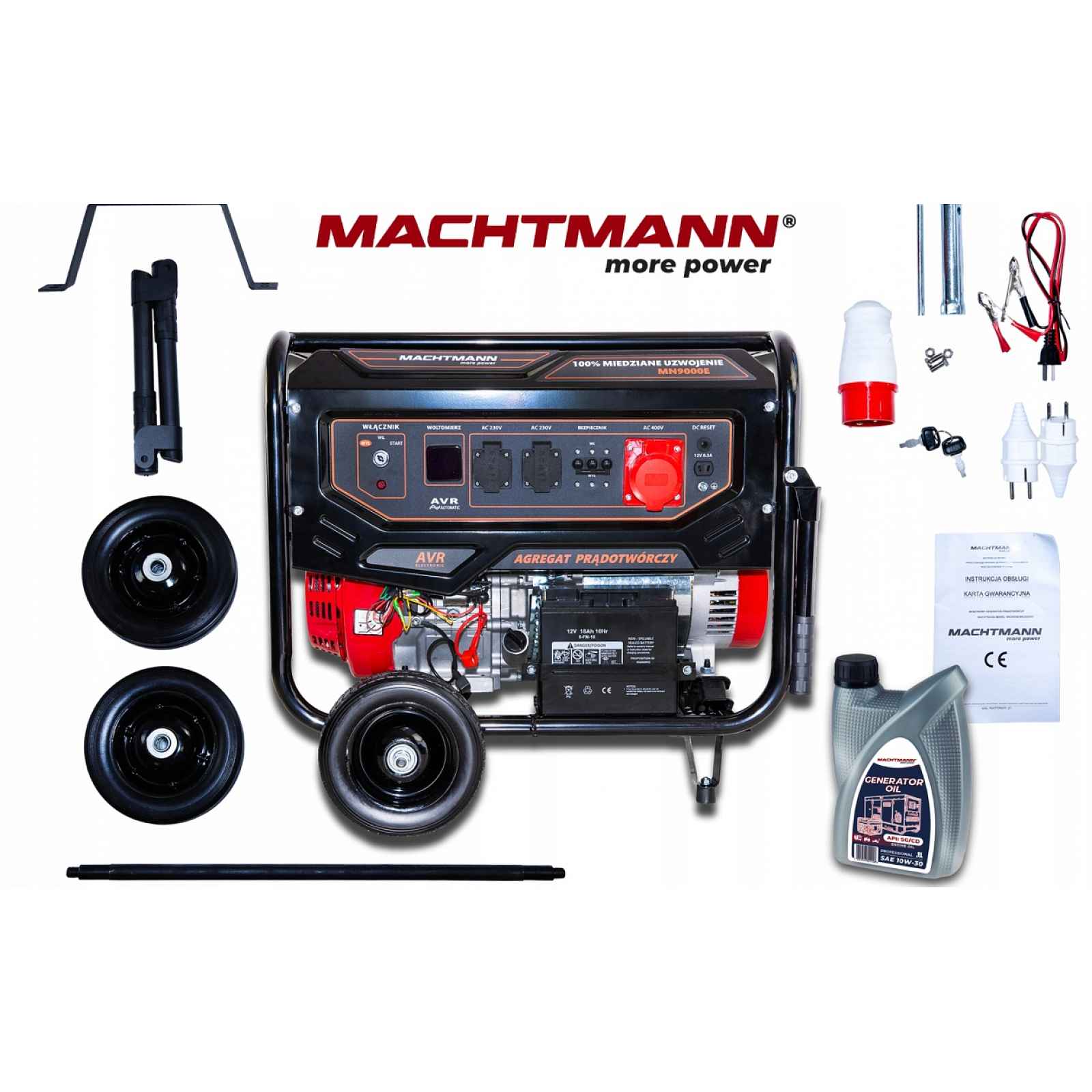

MACHTMANN MN10000E – benzínový třífázový agregát 10 kVA s AVRMACHTMANN MN10000E je mobilní generátor elektrické energie určený pro nouzové napájení domu, zemědělského podniku, dílny, firmy, staveniště a zařízení používaných v místech bez přístupu k elektrické síti.Generátor vytváří třífázové napětí 400 V a jednofázové napětí 230 V. Jmenovitý výkon je 8,0 kW / 10,0 kVA, zatímco maximální výkon dosahuje 8,5 kW / přibližně 10,6 kVA. Maximální výkon představuje krátkodobou rezervu a není určen k trvalému zatěžování zařízení.Sestava pohání jednoválcový čtyřtaktní benzínový motor OHV s deklarovaným výkonem 18 koní. Jednotka je chlazena vzduchem a lze ji spouštět ručně pomocí startovacího lana nebo elektricky.Měděný generátor spolupracuje s automatickým regulátorem napětí AVR. Otevřená konstrukce založená na ocelovém rámu, dvě kola a skládací rukojeti usnadňují pohyb agregátu po rovném, zpevněném podkladu.Hlavní výhodyjmenovitý výkon 8,0 kW / 10,0 kVA,maximální výkon 8,5 kW / přibližně 10,6 kVA,výstupní napětí 230/400 V,frekvence 50 Hz,třífázová konstrukce generátoru,jednoválcový benzínový motor,čtyřtaktní konstrukce OHV,deklarovaný výkon motoru 18 koní,chlazení vzduchem,ruční a elektrický start,palivo: bezolovnatý benzín PB95,automatická stabilizace napětí AVR,generátor s měděným vinutím,dvě jednofázové zásuvky 230 V / 16 A,třífázová zásuvka 400 V / 16 A,výstup stejnosměrného proudu pro nabíjení baterií,voltmetr a počítadlo motohodin,kontrolka hladiny oleje,ochrana proti přetížení,palivová nádrž o objemu 25 l,ocelový ochranný rám,motor je usazen na antivibračních prvcích,dvě transportní kola,dvě transportní úchytky,hmotnost 94 kg.Jmenovitý výkon 8,0 kW a maximální výkon 8,5 kWJmenovitý výkon agregátu je 8,0 kW. Při koeficientu výkonu něco φ 0,8 to odpovídá zdánlivému výkonu 10,0 kVA. Jedná se o základní úroveň výkonu určenou pro pravidelné napájení přijímačů.Maximální výkon je 8,5 kW, což při φ 0,8 odpovídá přibližně 10,6 kVA. Jedná se o krátkodobou rezervu užitečnou při přebírání zátěže a spouštění vybraných zařízení.Při výběru agregátu je třeba vzít v úvahu:činný a zdánlivý výkon přijímačů,koeficient výkonu zařízení,startovací proudy motorů,způsob spouštění čerpadel a kompresorů,asymetrie zatížení jednotlivých fází,možnost současného provozu zařízení,nutná provozní zásobaČerpadla, kompresory, chladničky, míchačky na beton, elektrické nářadí a další motorové přijímače mohou během startu spotřebovávat několikanásobně více energie než při běžném provozu.Jmenovitý proud agregátuPři jmenovitém výkonu 10 kVA a napětí 400 V je výpočtový třífázový proud přibližně 14,4 A:10 000 V÷ (√3 × 400 V) ≈ 14,4 APři maximálním výkonu 10,6 kVA je výpočetní proud přibližně 15,3 A:10 600 V÷ (√3 × 400 V) ≈ 15,3 ATřífázová zásuvka 400 V / 16 A je tedy přizpůsobena deklarovanému výkonu generátoru. Při plném zatížení však agregát pracuje blízko jmenovitého limitu zásuvky, proto musí být vodiče, zástrčky a přijímače v dobrém technickém stavu.Jednoválcový benzínový motor 18 HPMACHTMANN MN10000E využívá jednoválcový čtyřtaktní benzínový motor OHV s deklarovaným výkonem 18 koní.Horní ventilová konstrukce OHV zajišťuje přímé ovládání ventilů umístěných v hlavě. Motor je poháněn bezolovnatým benzínem PB95 a má samostatný systém mazání motorovým olejem.Jednoválcová konstrukce omezuje počet mechanických prvků, usnadňuje manipulaci a umožňuje zachovat relativně malé rozměry agregátu. Motor je umístěn na prvcích omezujících přenos vibrací na rám zařízení.Chlazení vzduchemMotor je chlazen vzduchem. Ventilátor vynucuje proudění vzduchu kolem válce a ostatních zahřívajících se prvků jednotky.Řešení nevyžaduje chladič, kapalinové čerpadlo ani chladicí kapalinu. Během provozu je však třeba zajistit agregátu volnou ventilaci.Nesmíte:zakrývat chladicí otvory,umístit agregát přímo ke zdi,povolit opětovné nasávání horkého vzduchu,provozovat zařízení v uzavřeném prostoru,spouštět agregát v garáži, sklepě nebo uvnitř budovy.Agregát produkuje toxické výfukové plyny obsahující oxid uhelnatý a měl by pracovat venku, daleko od oken, dveří a větracích otvorů.Ruční a elektrický startAgregát lze spustit dvěma způsoby:ručně pomocí spouštěcího lana,elektricky pomocí startéru.Elektrický start usnadňuje každodenní obsluhu, zatímco mechanický ruční startér poskytuje dodatečnou možnost spuštění v případě problému s baterií.Při delším stání je třeba pravidelně
