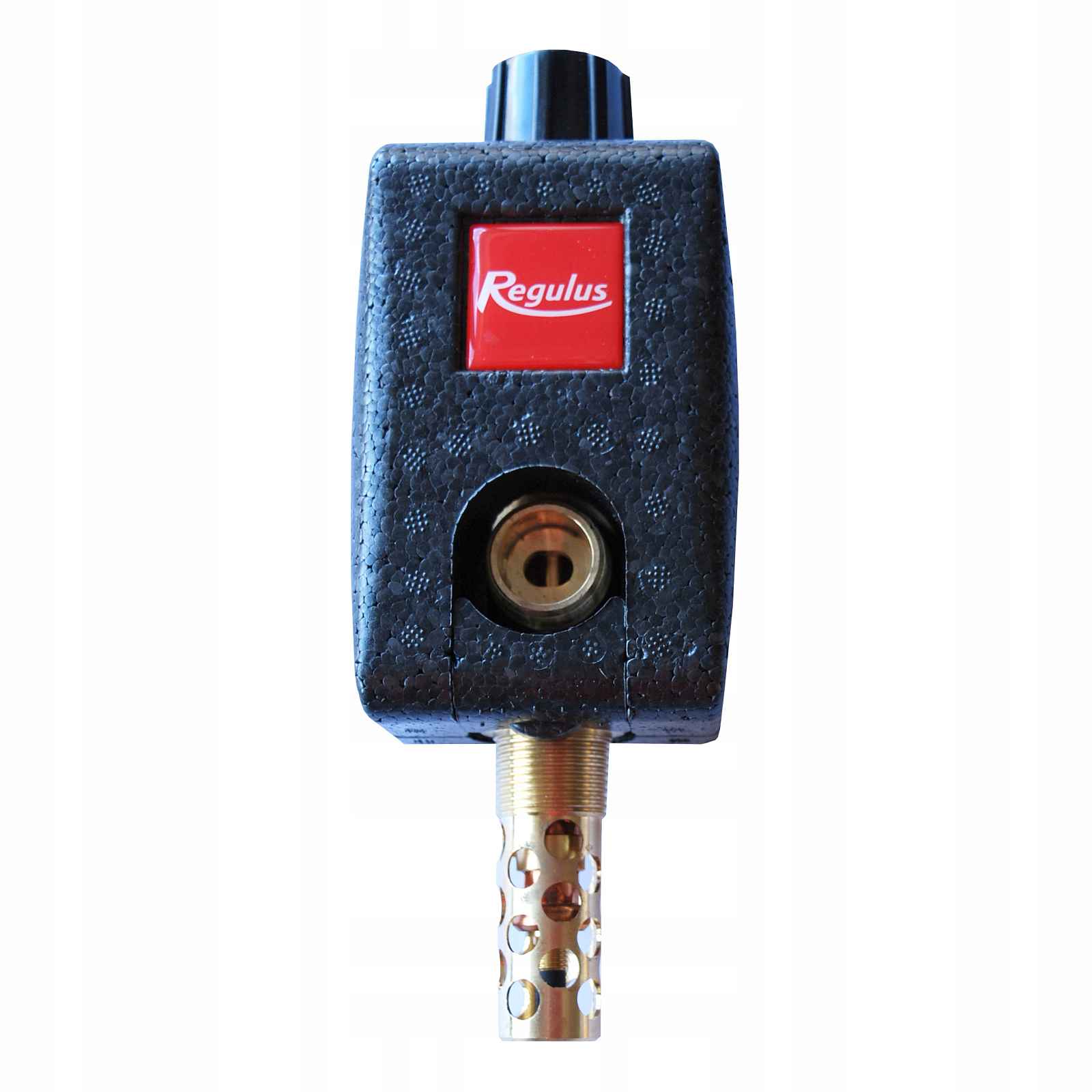

TERMOSTATICKÝ 2-CESTNÝ CHLADICÍ VENTIL DBV-2 S IZOLACÍ NA TUHÁ PALIVA REGULUSSYMBOL PRODUKTU: 13232Zvláštní vlastnosti:průměr připojení: 3/4 palcekorpus: mosazmaximální teplota vody: 110 stupňů CDalší technické údaje ventilu:Technické údaje:Velikost DN 20Vnější přípojky trubek G 3/4"Přípojka k zdroji tepla R 3/4“ vnější (kónickýMin. průměr připojovacích trubek DN 16Tlakové normy PN 6Max. provozní tlak na straně kotle 4 barMax. provozní tlak na straně vody ze sítě 6 barůMaximální provozní teplota 110 °CTeplota otevření ventilu 97 ± 2 °CPOPIS PRODUKTU DBV2 V IZOLACIOCHRANA KOTLE PŘED PŘEHŘÁTÍMDvousměrný ochlazovací termostatický ventil DBV-2 REGULUSDBV2 má izolační 2-cestný chladicí termostatický ventil se dvěma nezávislými termostatickými prvky – schválený podle normy EN 303-5:2012. Připojení ke kotli, chladicí vodě a odtoku se závitem 3/4" M, provozní teplota 97 °C ± 2 °CTermostatický ventil je určen pro chlazení kotlů na tuhá paliva bez chladicího výměníku tepla. Ventil má dvě úrovně – spodní úroveň slouží k vypouštění ohřáté teplé vody, horní úroveň slouží k přivádění studené vody do zdroje tepla a tím k jejímu ochlazení. Když teplota dosáhla 97 °C, ventil otevře obě fáze – nižší stupeň odvádí do kanalizace teplou topnou vodu a horní část připouští vodu ke zdroji tepla, což způsobuje vyvážení tlaku při dodávání vody do topného systému. Pro správnou funkci je nutné umístit ventil co nejblíže ke zdroji tepla, na místě, kde je v případě přehřátí nejvyšší teplota kotle - obvykle přímo v horní části kotle nebo trubky v blízkosti kotle. Termostatický prvek od renomovaného francouzského výrobce je umístěn přímo v topné vodě, takže reakce na změny teploty napájení je prakticky okamžitá. Ventil má knoflík pro ruční spuštění (podobně jako u pojistných ventilů).Otevírání a zavírání ventilu je řízeno pomocí dvou nezávislých termostatických prvků – ventil odvede dostatek tepla i v případě poruchy jednoho z nich.Použití: ochrana zdrojů tepla na tuhá paliva před přehřátím bez zabudované hadice. chlazení.Funkce: ventil je řízen dvěma nezávislými termostatickými pohony; po dosažení hraniční teploty se současně otevře vypouštěcí ventil a vypouštěcí ventil; vypouštěcí ventil umožňuje odvod přehřáté vody do kanalizace, vypouštěcí ventil otevře přívod vody ze sítě; když teplota klesne pod mezní hodnotu, oba ventily jsou současně uzavřeny.Pracovní kapalina: voda, nemrznoucí kapalina pro výměnu tepla v topných systémech.Poloha montáže: svisle nebo vodorovně, co nejblíže výstupu ze zdroje tepla; izolace může být aplikována a odstraněna i po instalaci ventilu do systému.Ventil je schválen v souladu se směrnicí 97/23/EC (PED) a jeho konstrukce splňuje požadavky na zařízení pro odvádění přebytečného tepla podle článku 4.3.8.4 normy ČSN EN 303-5:2012. Jedná se o zařízení typu STW typu Th podle ČSN EN 14597: 2012. Ventil je navržen v souladu s normou ČSN EN303-5: 2012 pro kotle s maximálním výkonem 500 kW a chladicím výkonem až 100 kW.PoužitíDvoucestný ochlazovací termostatický ventil slouží k ochraně zdroje tepla před přehřátím při ústředním vytápění. Ventil v mosazném těle je vybaven dvěma termostatickými prvky. Po dosažení mezní teploty se vypouštěcí ventil otevře a umožňuje odvádění přehřáté vody ze zdroje tepla do kanalizace. Současně se otevře ventil pro doplnění vody z vodovodní sítě. Když teplota klesne pod mezní teplotu, oba ventily se zavřou současně. Pokud je tlak vody v síti vyšší než 6 barů, je nutné použití redukčního ventilu na přívodu chladicí vody. Je také nutné jej nainstalovat, pokud je po ochlazení tlak v topném systému příliš vysoký. V takových případech se doporučuje nastavit tlak na redukčním ventilu přibližně na dvakrát vyšší než je požadovaný tlak v topném systému, ale minimálně na 2 bary.Upozornění: Dvoucestný termostatický ventil nenahrazuje bezpečnostní ventil.GALERIE FOTOGRAFIÍ PRODUKTUKÓD SYSTÉMU DOMER: 13232;
Parametry
| Značka: | REGULUS |
