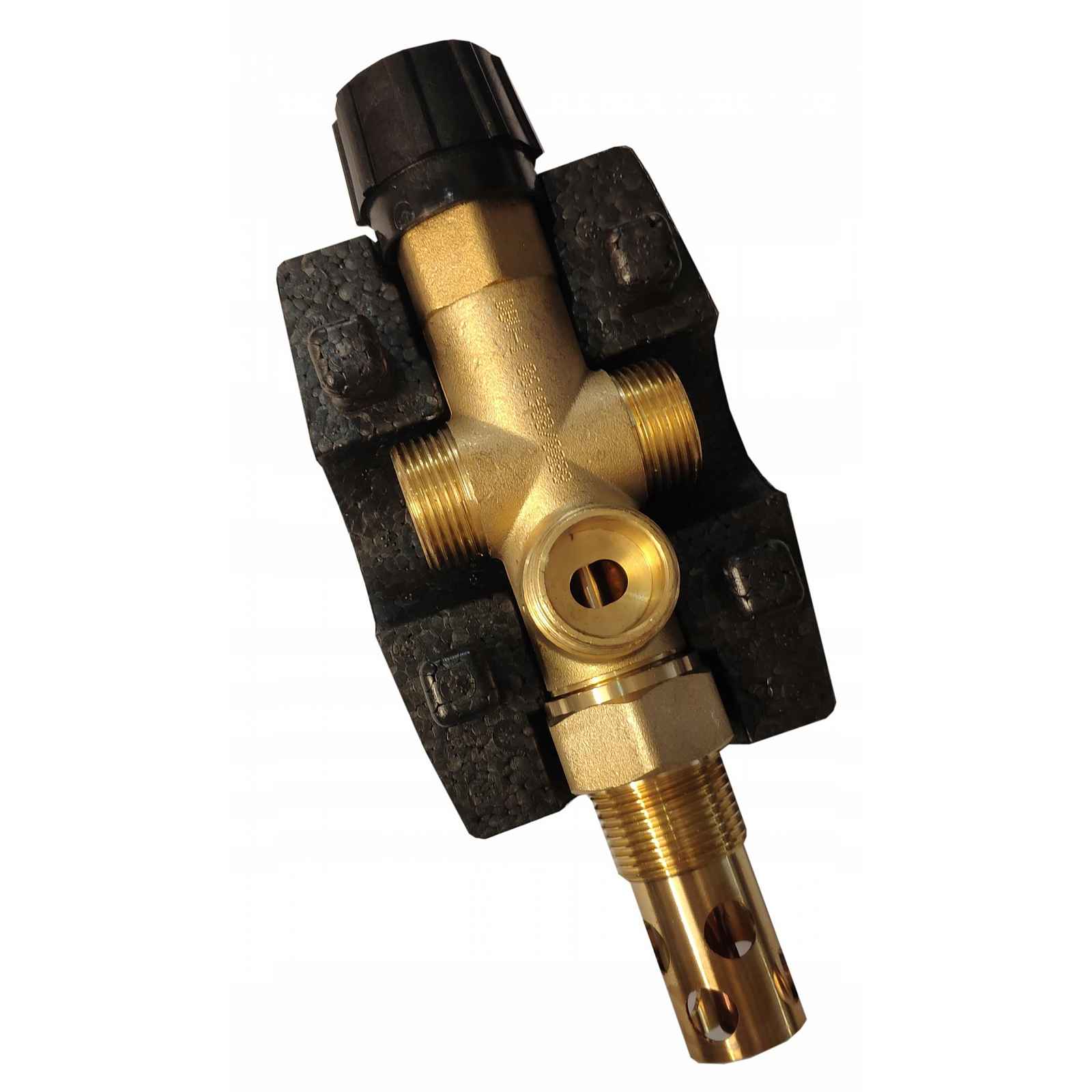

Dvoufunkční chladicí ventil Regulus Dbv

Dvoufunkční chladicí ventil Regulus DBV REGULUSTyp produktu: Ventil, Termostatický ventilVýška [mm]: 199Typ závitu: 3⁄4''Průměr napájecího a návratového konektoru [palce]: 3⁄4''Montáž: VnitřníMax. Pracovní teplota [°C]: 120Max. Pracovní tlak [ bar]: 6Použití: pro kotle o výkonu do 100 kW Teplota otevření: 97ºC (+/- 2ºC) Maximální teplota: 120ºC Maximální tlak v kotli: 4 bar Maximální tlak chladicí vody: 6 bar KÓD VÝROBCE 11860(Může být nutné použít reduktor tlaku) Nominální průtok vody pro Δp 1 bar: 1,8 m3/hod Závit: 3/4 "Ventil DBV se také nazývá DBV-1, DBV1 nebo DBV 1. Při montáži je důležité, aby byl senzor ventilu umístěný ve spodní části ponořen do topné vody. Nejlepším místem montáže je montáž přímo na kotli. Namontování ventilu v příliš velké vzdálenosti může vést k odečítání příliš nízké teploty. Při montáži ventilu by se měla zajímat osoba, která je k tomu vyškolena. Správné fungování ventilu DBV zaručuje pouze jeho správná montáž a zachování správného směru průtoku podle označení na těle ventilu. Ventil by měl být vždy namontován na výstupu horké vody nebo pokud je to možné přímo na kotli. Důležitou podmínkou pro splnění je úplné ponoření termostatické části ventilu. Je třeba zkontrolovat, zda místo montáže poskytuje záruku úplného ponoření do potrubí nebo kotle. Po namontování ventilu (závit 3/4") k přípojce „C“ připojte odtokovou trubku, přes kterou bude odváděna horká voda z kotle. Do přípojky „A“ přiveďte vstup studené vody, která po otevření ventilu DBV přivede vodu k ochlazení kotle. Aby byl kotel chráněn před znečištěním zvenčí, je nutné na instalaci pro přívod studené vody namontovat filtr. K přípojce „B“ je namontována trubka, která je spojena s návratem vody z topného systému v blízkosti kotle. Ventil lze montovat svisle i vodorovně. Při horizontální montáži je třeba dbát na to, aby výstup horké vody „C“ směřoval dolů. Nesmíte montovat ventily hlavou dolů.Na přívodu studené vody je třeba namontovat antikontaminační ventil
