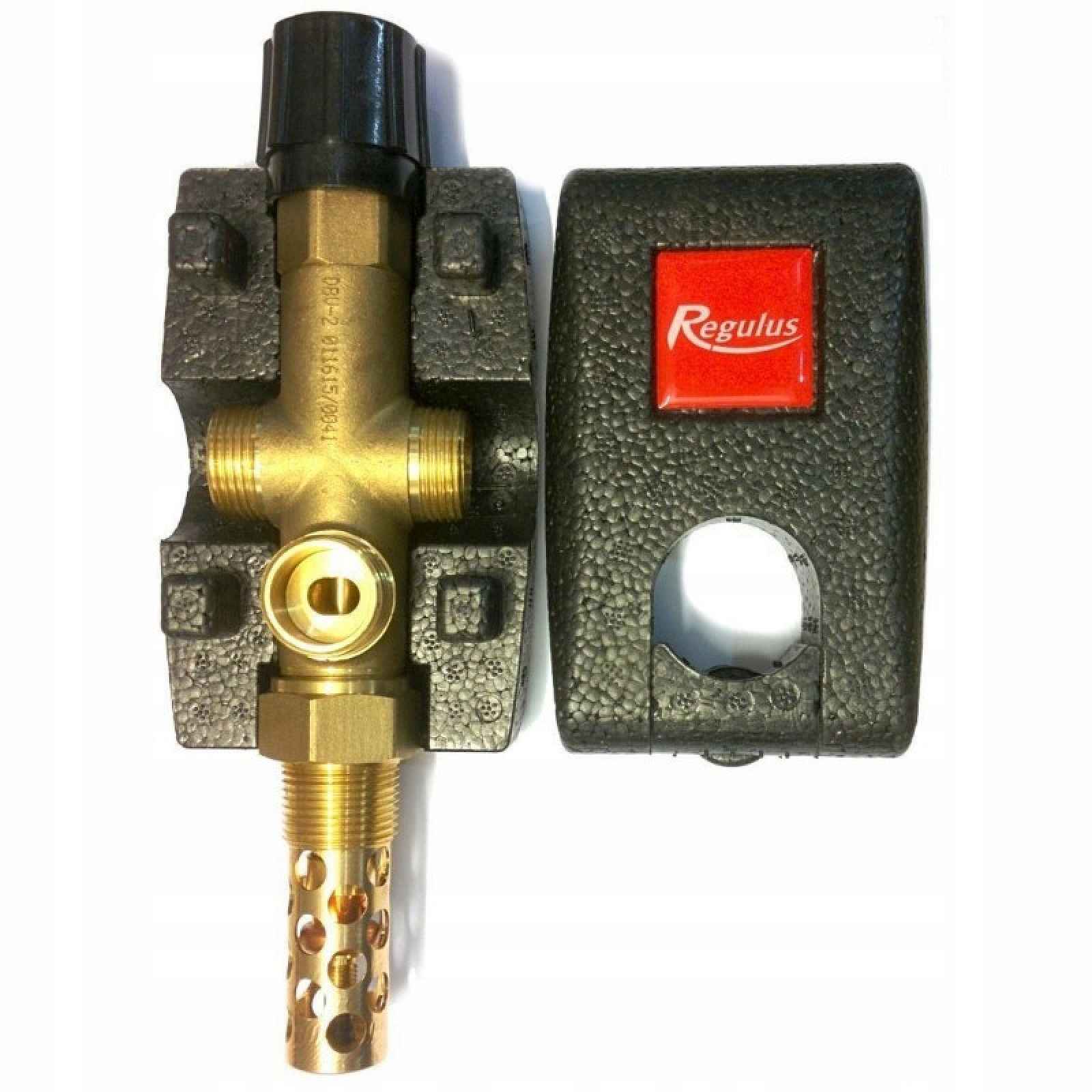

TERMOSTATICKÝ OCHLAZOVACÍ 2-CESTNÝ VENTIL DBV-2 V IZOLACI PRO KOTLE NA TUHÁ PALIVA REGULUSVelikost DN 20Připojení trubek G 3/4" vnější závitPřipojení ke zdroji tepla R 3/4“ vnější závit (kuželové)Min. průměr připojovacích trubek DN 16Tlakové normy PN 6Max. provozní tlak na straně kotle 4 barMax. provozní tlak na straně vody z vodovodní sítě 6 barMax. provozní teplota 110 °CTeplota otevření ventilu 97 ± 2 °CPOPIS PRODUKTU DBV2 V IZOLACIOCHRANA KOTLE PROTI PŘEHŘÁTÍDvoucestný ochlazovací termostatický ventil DBV-2 REGULUSDBV2 v izolaci, 2-cestný chladicí termostatický ventil se dvěma nezávislými termostatickými členy - schváleno dle normy EN 303-5:2012. Připojení ke kotli, chladicí vodě a odtoku s 3/4" M závitem, provozní teplota 97°C ± 2°CTermostatický ventil je určen k ochlazování kotlů na tuhá paliva, bez ochlazovacího výměníku tepla. Ventil má dvě úrovně - dolní úroveň slouží k vypouštění ohřáté teplé vody, horní úroveň se používá k přivádění studené vody do zdroje tepla a tím k jeho ochlazení. Když teplota dosáhne 97 °C, ventil otevírá obě úrovně - nižší stupeň odvádí do kanalizace teplou topnou vodu a horní stupeň dopouští vodu do zdroje tepla, čímž vyrovnává tlak v systému dodávky vody do topného systému. Pro správnou funkci je nutné umístit ventil co nejblíže ke zdroji tepla, v místě, kde je v případě přehřátí teplota kotle nejvyšší - obvykle přímo v horní části kotle nebo trubky odtoku v blízkosti kotle. Termostatický prvek od renomovaného francouzského výrobce je umístěn přímo v topné vodě, takže reakce na změny teploty napájení je prakticky okamžitá. Ventil má knoflík pro ruční spuštění (podobně jako u pojistných ventilů).Otevírání a zavírání ventilu je řízeno pomocí dvou nezávislých termostatických prvků - ventil odvede dostatečné množství tepla i v případě poruchy jednoho z nich.Použití: ochrana zdrojů tepla na tuhá paliva před přehřátím bez vestavěného chladicího hadu.Funkce: ventil je řízen dvěma nezávislými termostatickými pohony; po dosažení mezní teploty je současně otevírán vypouštěcí ventil a vtokový ventil; vypouštěcí ventil umožňuje odvádění přehřáté vody do kanalizace, vtokový ventil otevírá přívod vody z vodovodní sítě; když teplota klesne pod mezní hodnotu, oba ventily jsou současně zavírány.Pracovní médium: voda, nemrznoucí kapalina pro výměnu tepla v topných systémech.Montážní poloha: svisle nebo vodorovně, co nejblíže výstupu ze zdroje tepla; izolace může být nasazována a odstraňována i po instalaci ventilu v systému.Ventil je schválen dle směrnice 97/23/EC (PED) a jeho konstrukce splňuje požadavky na zařízení pro odvádění přebytku tepla, na základě čl. 4.3.8.4 normy ČSN EN 303-5:2012. Jedná se o zařízení typu STW typu Th podle ČSN EN 14597: 2012. Ventil je navržen dle normy ČSN EN303-5: 2012 pro kotle o maximálním výkonu 500 kW a chladicímu výkonu do 100 kW.PoužitíDvoucestný ochlazovací termostatický ventil slouží k ochraně zdroje tepla před přehřátím v centrálním vytápění. Ventil v mosazném těle je vybaven dvěma termostatickými členy. Po dosažení mezní teploty se vypouštěcí ventil otevírá a umožňuje odvádění přehřáté vody ze zdroje tepla do kanalizace. Současně je otevírán ventil doplňující vodu z vodovodní sítě. Když teplota klesne pod mezní teplotu, oba ventily se zavírají ve stejném okamžiku. Pokud je tlak vody v síti vyšší než 6 barů, je nutné použití redukčního ventilu na vstupu chladicí vody. Je také nutné jej nainstalovat, pokud je po ochlazení tlak v topném systému příliš vysoký. V takových případech se doporučuje nastavit tlak na redukčním ventilu na přibližně dvakrát vyšší, než je požadovaný tlak v topném systému, ale alespoň 2 bary.Upozornění: Dvoucestný termostatický ventil nenahrazuje pojistný ventil.
Parametry
| Značka: | REGULUS |
