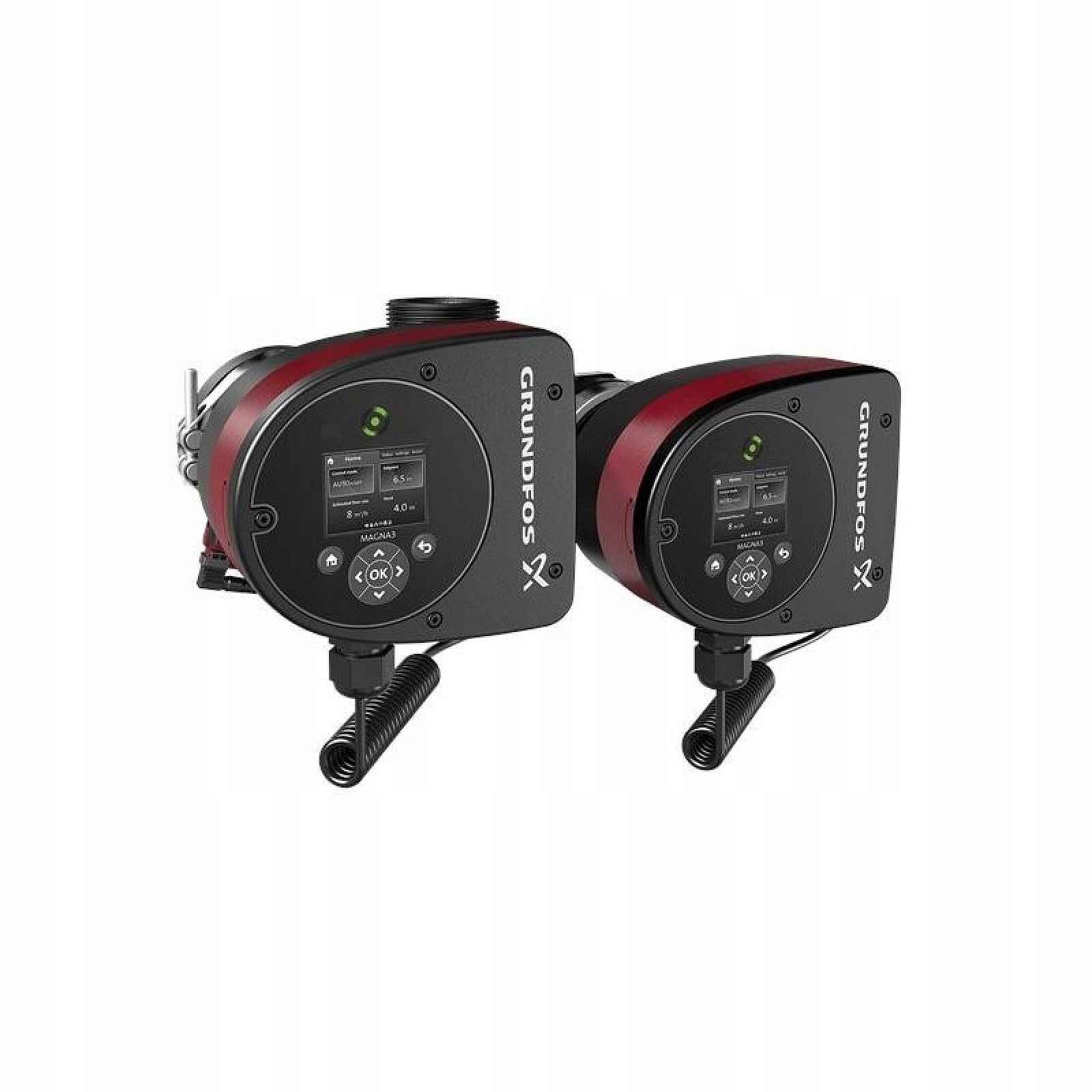

Popis Dvojitá pumpa Grundfos MAGNA3 D 32-60 180 1x230V PN10 97924450
Inteligence v MAGNA3 splňuje všechny potřeby aplikace.Oběhové čerpadlo Grundfos MAGNA3 D je perfektní volbou pro prakticky jakýkoli stavební projekt – starý i nový. Díky bezkonkurenční energetické účinnosti, širokému provoznímu rozsahu a vestavěným komunikačním možnostem je MAGNA3 D ideální pro inženýry a specialisty, kteří chtějí vytvářet efektivní systémy vytápění a chlazení.Čerpadlo je bezúdržbové díky své konstrukci s hermetickým rotorem.
Zobrazit celý popis
To také znamená, že čerpadlo a motor tvoří integrovanou jednotku bez hřídelové těsnění a pouze se dvěma těsněními pro utěsnění. Ložiska jsou mazána nafukovací kapalinou.MAGNA3 D nabízí tři provozní režimy s více čerpadly: střídavý, záložní a kaskádový.V střídavém a záložním režimu pracuje vždy pouze jedno čerpadlo, což zajišťuje neustálý komfort.V střídavém režimu je změna z jednoho čerpadla na druhé založena na čase nebo energii.Pokud selže jedno čerpadlo, druhé ho automaticky převezme.V záložním režimu se záložní čerpadlo aktivuje v určitých intervalech, aby se zabránilo jeho zadření.Pokud primární čerpadlo přestane fungovat kvůli poruše, záložní čerpadlo se automaticky spustí.V kaskádovém režimu se čerpadla automaticky zapínají a vypínají a přizpůsobují se aktuální spotřebě systému.Obě čerpadla komunikují bezdrátově.Čerpadlo MAGNA3 D má intuitivní displej a umožňuje bezdrátové připojení k aplikaci Grundfos GO Remote, což poskytuje přístup k pokročilému reportingu a monitorování.Model MAGNA3 E má Bluetooth, které umožňuje přímé připojení k aplikaci Grundfos Go ve vašem chytrém telefonu bez nutnosti hardwarového klíče (dongle).Čerpadlo zahrnuje komunikaci přes sběrnici Fieldbus prostřednictvím modulů CIM, analogové a digitální vstupy a konfigurovatelná relé.Mezi řídicí funkce patří AUTOADAPT a FLOWADAPT. FLOWADAPT snižuje potřebu regulačních ventilů, což se promítá do úspor na systémových komponentách.MAGNA3 D je vynikající volbou pro širokou škálu aplikací vytápění a chlazení, včetně:• Míchací smyčky• Topné plochy• Klimatizační povrchy• Systémy tepelných čerpadel země-voda• Menší chladicí aplikace.MAGNA3 D je jednofázové čerpadlo, které se vyznačuje tím, že řídicí jednotka a displej jsou integrovány v jednom řídicím bloku. Čerpadlo má také vestavěný snímač tlakové diference a teploty.Těleso čerpadla je k dispozici v provedení z litiny nebo z nerezové oceli . Kompozitní pouzdro rotoru je vyztuženo uhlíkovými vlákny, ložisková deska a obložení rotoru jsou vyrobeny z nerezové oceli , zatímco skříň statoru je vyrobena z hliníku. Výkonová elektronika je chlazena vzduchem.MAGNA3 používá 4pólový synchronní motor s permanentními magnety (PM). Tento typ motoru se vyznačuje vyšší účinností než tradiční asynchronní motor s kotvou nakrátko. Otáčky čerpadla jsou řízeny vestavěným frekvenčním měničem.TECHNIKY
| Jmenovitý průtok | 4,34 m³/h |
| Distribuce | 4,856 milionu |
| Maximální frekvence výskytu | 60 dm |
| Třída TF | 110 |
| Schválení na typovém štítku | CE, VDE, EAC, MAROKO, UKCA, TSERM, UkrSEPRO |
| Model | D |
VÝBAVA
| Těleso čerpadla | Oběžné kolo |
| Litina, EN-GJL-250, ASTM A48-250B | PES 30% GF |
INSTALACE
| Limit okolní teploty | 0 °C. . 40 °C |
| Maximální provozní tlak | 10 barů |
| Připojení potrubí | G2" |
| Provozní tlak | PN10 |
| Rozvor | 180 mm |
KAPALNÝ
| Nafukovací kapalina | Vodopád |
| Rozsah teplot kapaliny | -10 °C. . 110 °C |
| Teplota kapaliny během provozu | 60 °C |
| Hustota | 983,2 kg/m³ |
ELEKTRICKÉ ÚDAJE
Inženýr hrnec. -P1: 9. . 101 Z
| Síťová frekvence | 50/60 Hz |
| Jmenovité napětí [V] | 1x230V |
| Maximální spotřeba energie | 0,09. . 0,91 A |
| Třída ochrany (IEC 34-5) | X4D |
| Třída izolace (IEC 85) | F |
