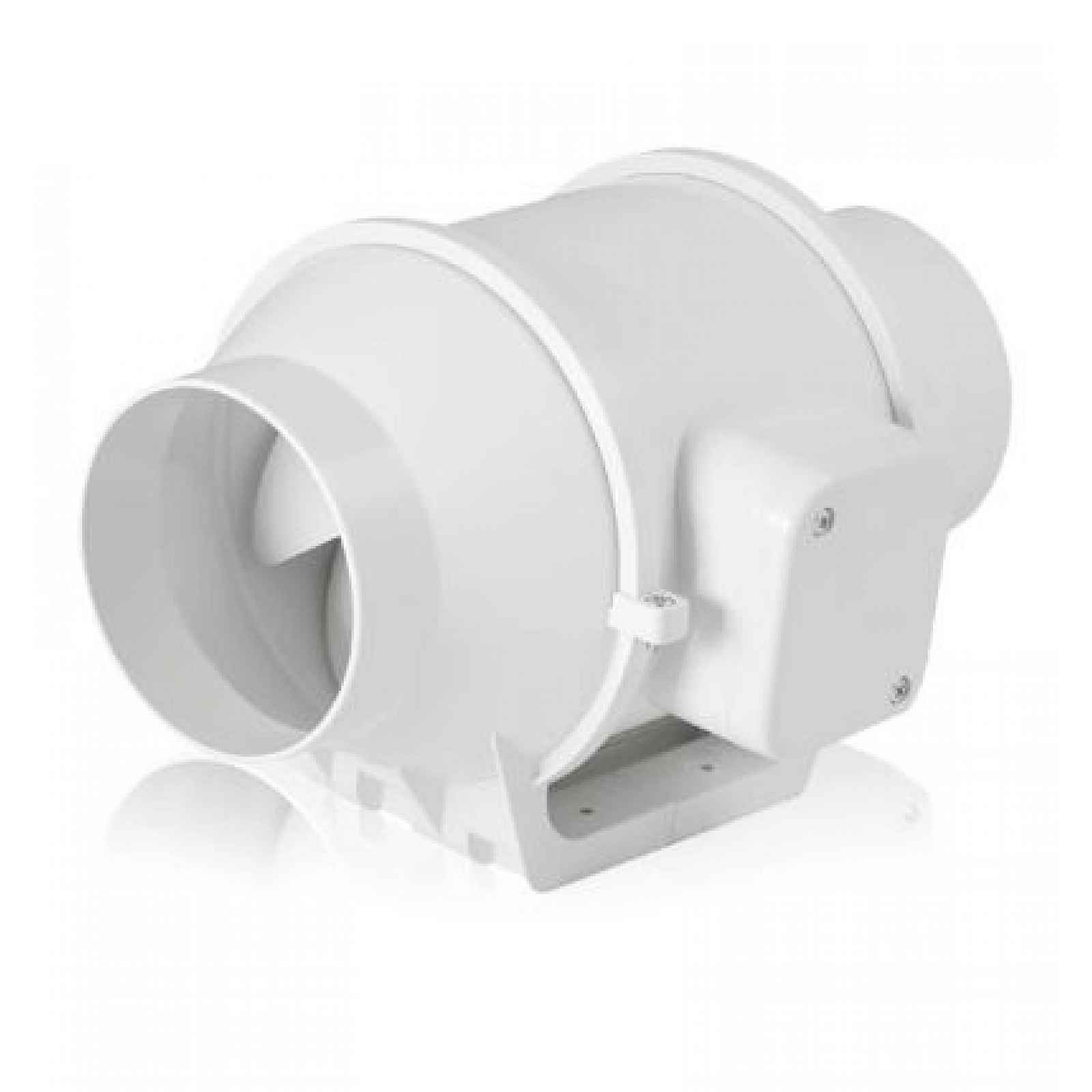

DV-PP-L-100 Ventilátor 100 mm kanálový do 170 m3/h
Kanálový ventilátor s smíšeným průtokem řady DV-PP-L se používá v ventilačních systémech s přívodem vzduchu, které potřebují relativně nízký tlak, silný svěřovací proud a nízkou hladinu hluku. Jsou skvělým řešením pro ventilační instalace individuálních budov, kolektivního bydlení a veřejných služeb. Malé kompaktní rozměry ventilátorů DV-PP-L usnadňují montáž na těžko přístupných místech, kde je omezený prostor. Celý popis ↓
Popis DV-PP-L-100 Ventilátor 100 mm kanálový do 170 m3/h
DV-PP-L-100
V jednom systému je možné paralelní nebo sériové instalování dvojice ventilátorů. Cílem je zvýšit výkon nebo zvýšit tlak. Ventilátory jsou přizpůsobeny pro přepravu vzduchu o teplotě do + 60ºC.
Design
kompaktní rozměrymožnost demontáže rotoru spolu s motorem bez nutnosti zásahu do ventilačního systémuKryt rotoru je vyroben z vysoce kvalitního plastu ABS, který má velmi vysokou odolnost a mechanické vlastnosti.Blok motoru s rotorem a svorkovnicí je připevněn k pouzdru pomocí speciálních sponek s západkami, aby demontáž mohla být provedena bez speciálních dovedností a nástrojů. Taková konstrukce maximálně zjednodušuje ovládání ventilátoru.
Zobrazit celý popis
Regulace rychlosti – Není součástí balení regulátorů
Díky vhodné konstrukci (dva rychlostní stupně motoru) může ventilátor fungovat ve 2 rychlostech Přepínač převodů P3-1-300. Pokud je naopak nutné plynulé regulování rychlosti, lze použít plynulý tyristorový regulátor RS-1-400 a připojit jej k svorce pro maximální (vysokou) výkonnost motoru.
Instalace
Je možné jej namontovat v libovolném úhlu vzhledem k ose ventilátoru. Kryt ventilátoru je vyroben na ploché montážní desce, díky které lze ventilátor připevnit přímo k zemi, stěně nebo stropu. Ventilátory lze nastavit na začátku, uprostřed nebo na konci ventilačního systému. V jednom systému je možné instalovat dvojici ventilátorů paralelně (pro zvýšení výkonu) nebo sériově (pro zvýšení pracovního tlaku). Elektrické připojení a instalace by měly být provedeny podle návodu a elektrického schématu uvedeného v DTR.Technické údaje:
Typ: Kanálový ventilátorModel : DV-PP-LDodatečné vybavení: STANDARDMateriál: pouzdro: polypropylen, rotor: plast ABSBarva: bíláPrůměr otvoru [mm]: 100Montážní průměr ventilátoru [mm]:Vnější průměr přední části ventilátoru [mm]:Výkon [m3/h]: I rychlostní stupeň 143, II rychlostní stupeň 170Hlasitost [dB(A)]: I rychlostní stupeň 26, II rychlostní stupeň 31Výkon [W]: I rychlostní stupeň 20, II rychlostní stupeň 29Typ ložisek: kulováNapájení [V/Hz]: 230/50Stupeň ochrany: IP 44Výrobce: ALNOR
