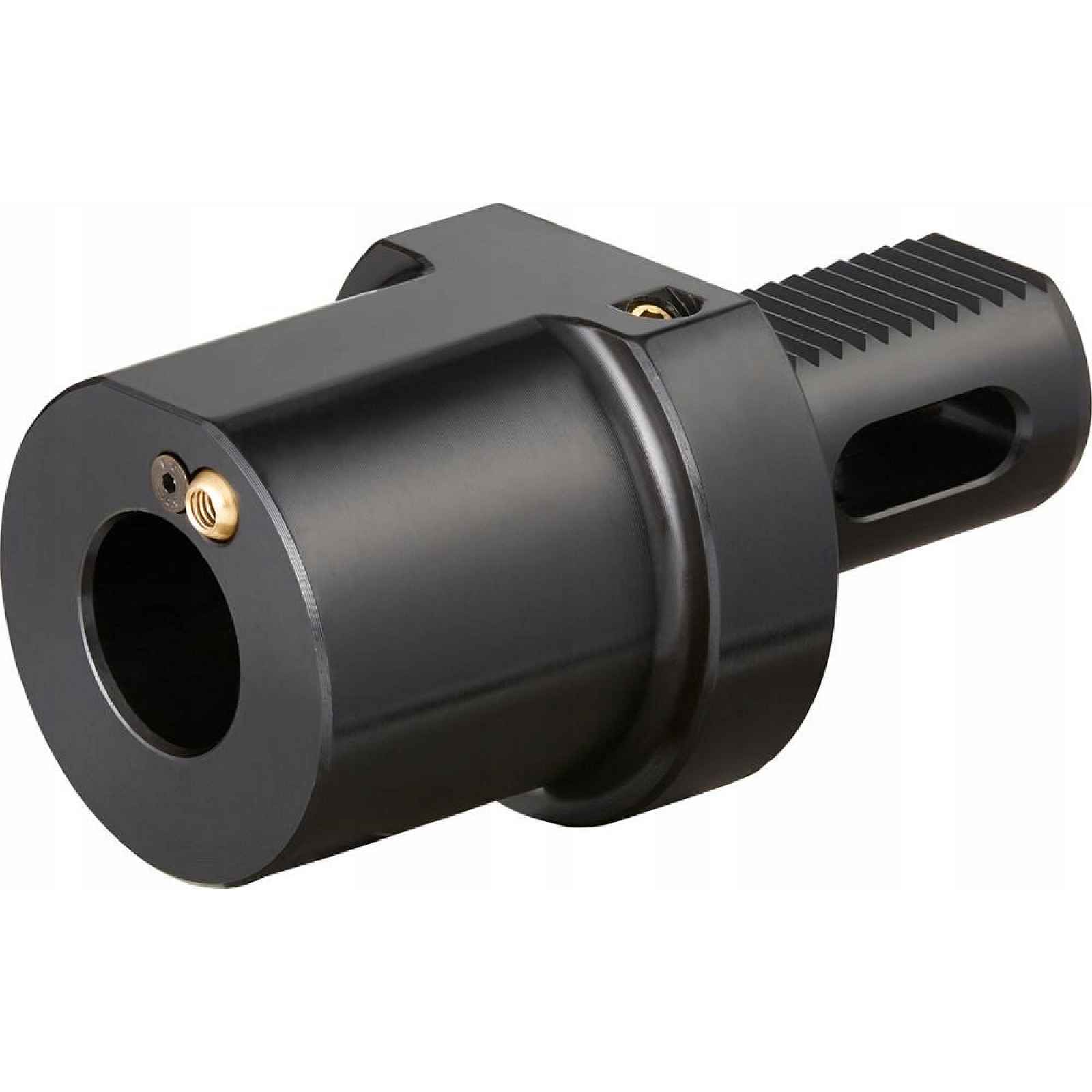

Držák VDI pro upevnění pod kužel Morsea F 40 mmxMK1
Obecný tip: Nástrojové držáky VDI pro CNC soustruhy jsou vyrobeny z tepelně vylepšené oceli o pevnosti min. 900 N/mm2, kalené na 56 ± 2 HRC a povrchově kalené na min. 0,5 mm. Navíc jsou všechny držáky nástrojů VDI vybaveny válcovým úchytem h6 s vnitřním přívodem chladicí kapaliny a nastavitelnými sférickými tryskami. Celý popis ↓
Popis Držák VDI pro upevnění pod kužel Morsea F 40 mmxMK1
Držák VDI pro upevnění pod kužel Morsea F 40 mmxMK1
Výrobce
Tvar F s upevněním pod Morseův kužel
Úchop a plocha přiložení jsou kalené a broušené, s otvorem pro přívod chladicí kapaliny.
Ostatní provedení jsou k dispozici na vyžádání.
Všechny fotografie, technické výkresy a rozměry jsou uvedeny také v technické příloze na adrese www.format-quality.com.
Provedení: Morseův kužel. Úchop a plocha přiložení jsou kalené a broušené, s otvorem pro přívod chladicí kapaliny.
Použití: pro upevnění nástrojů s kuželovou stopkou Morse.Kód výrobce: 8233010010VDI: 40Morseův kužel: 1h1: 32,5 mmd3: 83 mmd2: 55 mmd4: 12,065 mml1: 26 mml2: 22 mm
