Drátový Motor Pro Venkovní Rolety Portos Fi 60 mm 30 Nm
Motor pro venkovní rolety PORTOS FI 60 mm 30 Nm je ideálním řešením pro ty, kteří hledají efektivní a bezporuchový pohon pro automatizaci provozu venkovních rolet. Celý popis ↓
Popis Drátový Motor Pro Venkovní Rolety Portos Fi 60 mm 30 Nm
✅✅✅POHONNÝ MOTOR PRO VENKOVNÍ ROLETY PORTOS FI 60 mm 30 Nm ✅✅✅⚡ KABELOVÝ MOTOR PRO VENKOVNÍ ROLETY ⚡
Díky možnosti ovládání pomocí kabelu a volitelného externího rádiového přijímače (dostupného v jiné nabídce) zajišťuje pohodlí a snadné ovládání. Vybaveno nastavitelnými koncovými spínači a ochranou proti přehřátí, zaručuje bezpečný a přesný provoz. Motor Portos S-40/10 se vyznačuje vysokou kvalitou zpracování a technickými parametry, což z něj činí ideální volbu pro náročné zákazníky, kteří hledají robustní a moderní řešení pro své venkovní rolety.⭐ Specifikace:
Zobrazit celý popis
| ✅Výrobce | Portos |
| ✅ Model | S-60/30, kabelové ovládání |
✅ Mechanický koncový systém
| ✅ Celková délka pohonu | 545 mm |
| ✅ Nominální točivý moment (Nm) | 30 |
| ✅ Nominální rychlost (otáčky/min) | 15 |
| ✅ Jmenovité napětí | 230 V |
| ✅ Příkon | 191 W |
| ✅ Frekvence | 50 Hz |
| ✅ Intenzita | 0.64 A |
| ✅ Doba působení (min) | 4 |
| ✅ Délka napájecího kabelu (m) | 2 |
| ✅ Stupeň ochrany | IP44 |

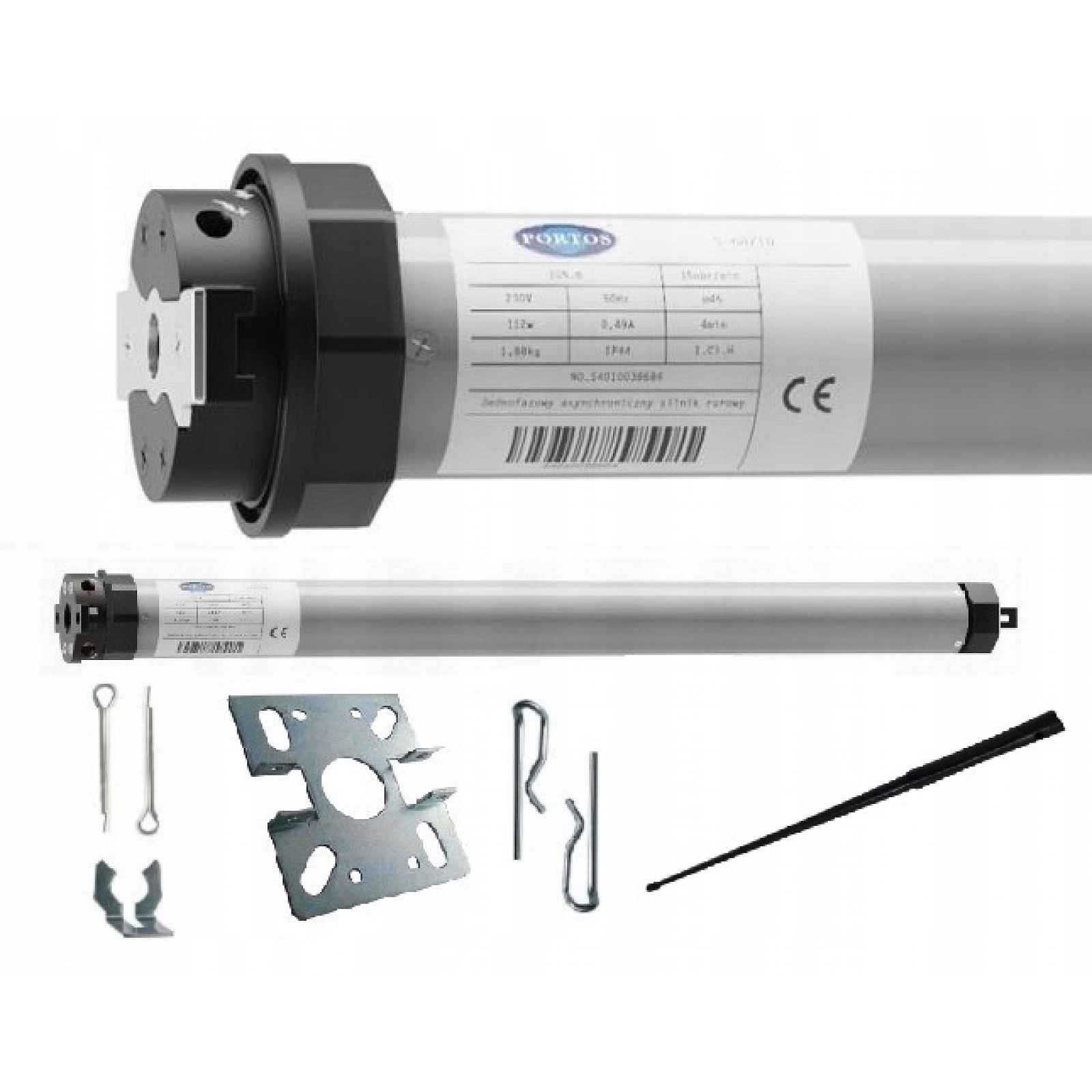

✅ Ochrana proti přehřátí⭐ SADA OBSAHUJE
- ✅ ochrana proti přehřátí,
- ✅ upevňovací plech,
- ✅ sběrač, adaptér,
- ✅ návod k připojení,
- ✅ zátky,
- ✅ klíček pro nastavení motoru.⭐ Montáž motoru do role
- 1 Připevněte držák F na bok rolety
- 2 Namontujte adaptér A na hnací kroužek B (obr. 1)
- 3 Namontujte unašeč C na osu motoru D
- 4 Umístěte ochranu E na osu motoru
- 5 Úplně zasuňte motor do navíjecí trubky (obr. 2)
6 Připevněte navíjecí trubku k hnacímu kolu pomocí šroubu⚠ ZPŮSOB PŘIPOJENÍ POHONU:
Motor s přepínačem na výstupu má čtyřžilový kabel o délce přibližně 2 m, který je vyveden ven z rolety.
❇ zeleno-žlutý kabel slouží jako uzemnění
❇ modrý vodič představuje nulu (N)
❇ Černé a hnědé vodiče rozhodují o směru otáčení pohonu
Je nepřípustné připojit více než jeden motor k jednomu vypínači.✅ Jak vybrat správný motor?1. Zkontrolujte průměr trubky v roli, měla by mít průměr:- průměr 40 mm,- průměr 60 mm,- průměr 70 mm2. Vypočítejte si váhu své rolety.Profil PA-39 = 2,8 kg čtverečních metrůnapř. Roleta má rozměry 1400 x 1200hmotnost rolety je 1,4 x 1,2 = 1,68 m21,68 m2 x 2,8 = 4,7 kg3. Vyberte si výkon motoru v závislosti na hmotnosti rolety:Motor S 40/10 (10 Nm) – do 13 kgMotor S 60/10 (10 Nm) – do 18 kgMotor S 60/20 (20 Nm) – do 36 kgMotor S 60/30 (30 Nm) – do 54 kg (pohon z této nabídky)Motor S 60/40 (40 Nm) – do 63 kgMotor S 60/50 (50 Nm) – do 86 kgMotor S 70/50 (50 Nm) – do 90 kgMotor S 70/100 (100 Nm) – do 121 kg✅Nastavení koncových poloh✅
Regulaci koncových spínačů je třeba provést, když je motor studený. Regulace koncovek vyžaduje několikanásobné spuštění motoru, který se během provozu zahřívá. Trubkový motor má tepelný spínač, který způsobí přerušení provozu motoru po dosažení určité teploty. Doba nepřetržitého provozu motoru je přibližně 4 minuty. Po uplynutí této doby se motor může vypnout až do vychladnutí, tj. na ok. 30 minut.
