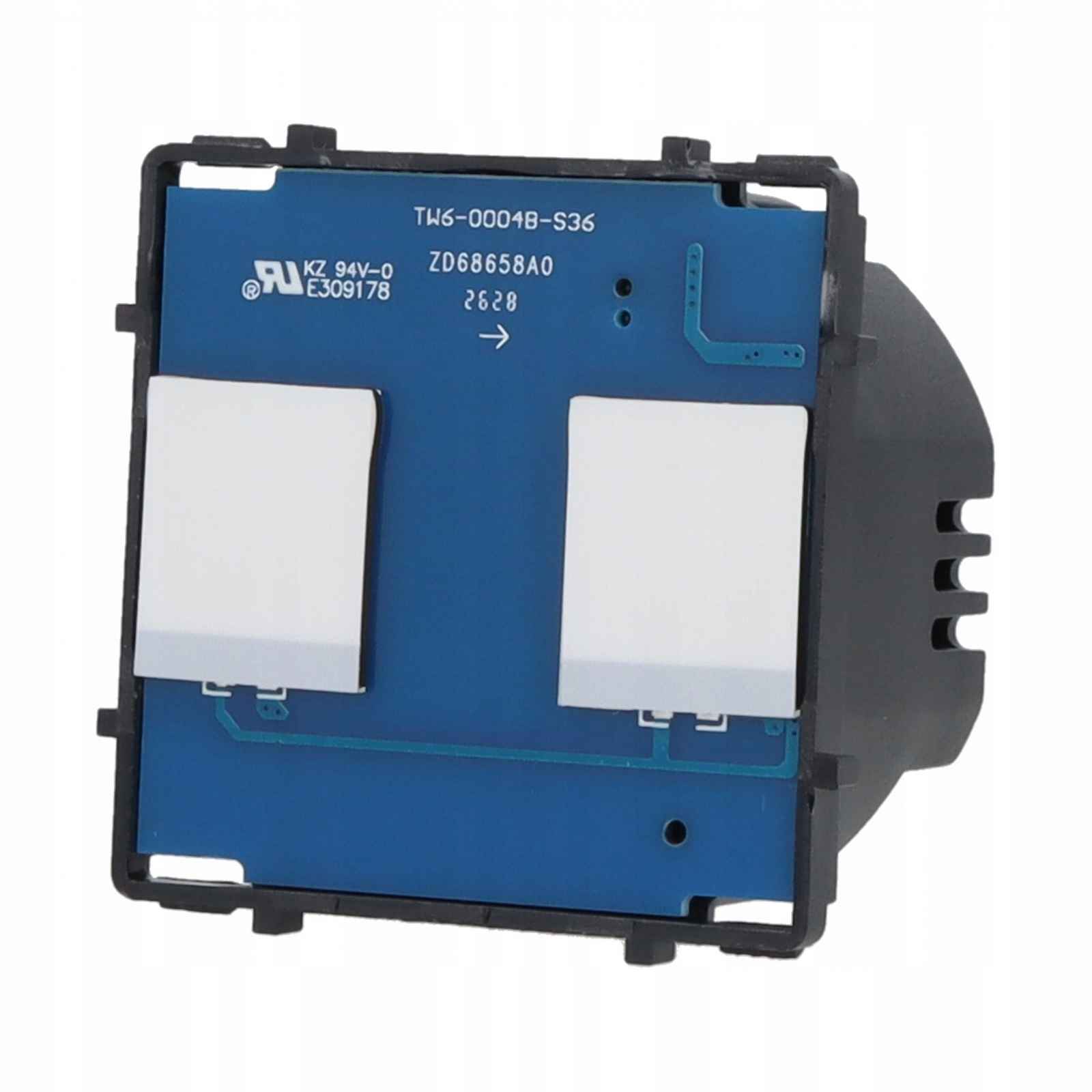

Dotykový spínač zvonkový dvojitý impulsový bezpotenciálový 2GDvojitý dotykový bezpotenciálový tlačítkový spínač – monostabilní, suchý kontakt NO, napájení 230 V
Dotykové tlačítko (monostabilní – hovorově impulsní, odrážené) s bezpotenciálovým výstupem. Dotknete se pole – kontakt se svírá a drží, dokud držíte prst. Pouštíš – rozevře se. Na výstupu není žádné napětí: modul pouze svírá obvod jako běžné zvonkové tlačítko, ale ve skle a s podsvícením.
Elektroniku napájíte z 230 V přímo z krabice (L + N) – bez napájecího zdroje 12/24 V, který vyžaduje většina dotykových tlačítek se suchým kontaktem. Dvojitá verze: dva nezávislé kanály – společná svorka In a samostatné výstupy Out1...Out2. Skleněný panel 2G (bílý, černý, šedý nebo zlatý) si vybíráte samostatně.
Proč stojí za to
Suchý kontakt NO – beznapěťový výstup pro vstup Shelly, Fibaro, Tuya, ovladač brány, ústřednu alarmu, bistabilní relé.Okamžitý provoz – zkrat trvá stejně dlouho jako dotyk; ovladači stačí přibližně 100 ms.Napájení 230 V z krabice – bez napájecího zdroje v instalaci; potřebný N kabel.2 kanály – každé pole má vlastní výstup Out, svorka In je společná.Stejná linie jako dotykové spínače DC Smart Home – identické panely a barvy, vedle běžného dotykového vypadá jako jeden systém.Rozměry a montážModul s panelem: 86 × 86 × 35 mm. Podomítková krabice fi 60 mm s montážními otvory, hloubka min. 50 mm.Pořadí je důležité: při vypnutém napájení nasadíte kovový montážní rámeček (nápis CE na stěnu), připojíte L, N a In a výstupy Out, přišroubujete modul, zacvaknete panel. Teprve potom zapnete napájení a to po dobu cca. 30 sekund se nedotýkáte panelu – modul se kalibruje sám.Co dostanete v saděDotykový modul, dvojité bezpotenciálové tlačítko (elektronika, bez panelu)Návod k použití je v polštině (PDF také v přílohách nabídky)Skleněný panel 2G (bílý, černý, šedý nebo zlatý) kupujete samostatně – součástí balení je kovový rámeček.Jak připojit
Dva samostatné obvody. L a N – napájení elektroniky a podsvícení 100 až 250 V AC. In a Out1...Out2 – bezpotenciálový kontakt: In je společný pól (COM), každý Out je spínací výstup (NO) svého kanálu. Kontakt In-Out zasunete sériově do ovládaného obvodu na místo běžného tlačítka. Na In/ Out neuvádějte síťové napětí.
Svorka In je společná pro všechny kanály – obvody ovládané z několika polí mají jeden společný pól. Vstupům jednoho ovladače to nevadí; dvě zařízení s různým ovládacím napětím rozdělují zprostředkující relé.
V praxi: do ovladače (Shelly, Fibaro, Tuya) na tlačítkový vstup SW / S1 / S2 podle jeho návodu, do brány na impulsní vstup START, na schodech do obvodu cívky bistabilního relé, do zvonku sériově s jeho obvodem – přijímač má vlastní napájení.K čemu ho použijeteRoleta nahoru/dolů – dva kanály pro vstupy ovladače rolet (Shelly 2PM, Fibaro Roller Shutter, ovladač Somfy nebo Nice).Brána + brána – dva impulsy z jednoho panelu u dveří.Dva světelné okruhy – každý kanál má vlastní bistabilní relé (schody + chodba).Dvě scény chytré domácnosti – např. „Odcházím“ a „vracím se“ do Shelly, Fibaro nebo Tuya.S čím to bude fungovat a s čím neVhodné tam, kde vstup přijímá suchý kontakt a v krabici je 230 V: Shelly, Fibaro (dokončovací moduly), Tuya / Sonoff, ovladače vrat Nice, Somfy, BFT, bistabilní relé F&F, Finder, Hager. Nepřipojíte ho přímo k sběrnicím 24–30 V (KNX, Loxone Tree, Ampio, Grenton) – tam tlačítko sedí na autobusu; modul se vejde pouze přes modul binárních vstupů a pouze tehdy, když je v krabici také 230 V.Specifikace
Kód produktu: W626-DC-PT2GNČ.: 5905730527191Značka: DC Smart HomeTyp: dotykové tlačítko (monostabilní)Počet kanálů: 2Výstup: bezpotenciálový, spínací NO – svorka In (společná) + Out1...Out2Zatížitelnost kontaktu: max. 5 A / 250 V ACNapětí na výstupu: žádné – beznapěťový kontaktNapájení: 100–250 V AC (230 V), svorky L + N, je nutný neutrální kabelMinimální doba dotyku: cca. 100 msSpotřeba energie: cca. 0,02 WPodsvícení: modré LED, stáléPracovní teplota: −20 °C ... +70 °CŽivotnost: 100 000 cyklůRozměry s panelem: 86 × 86 × 35 mmMontáž: podomítková krabice o průměru 60 mm, hloubka minimálně 50 mm, s montážními otvoryPanel: skleněný DC Smart Home 2G (kupuje se samostatně)
Nejčastější dotazy
Čím se liší od běžného dotykového zvonkového tlačítka?
Běžný zvonkový modul přepíná fázi – na výstupu má 230 V. Tento
