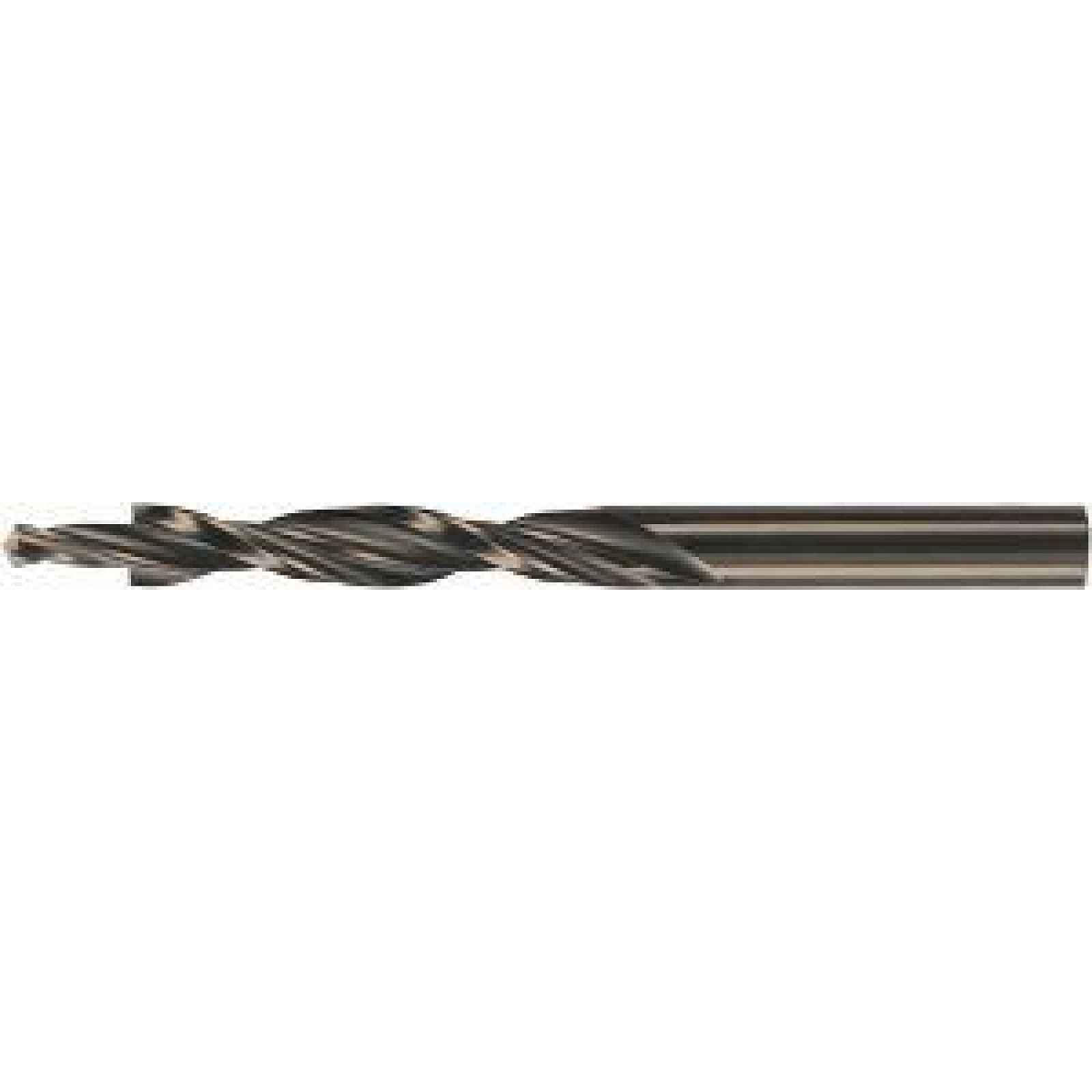

DIN8378 Hss 180° M4 Format stupňovitý Vrták s více úhly
Provedení: broušený, pravoúhlý profil s přesným zabroušením špičky. Boční úhel náběhu, tloušťka a konvergence jádra jsou normální. Otvor pod závit a prohloubení jsou prováděny přesně souosě v jednom pracovním průchodu. Celý popis ↓
Popis DIN8378 Hss 180° M4 Format stupňovitý Vrták s více úhly
Vrták stupňovitý vrták DIN8378 HSS 180° M4 FORMATVrták s vícestupňovým lysinovým úhlem 180° pro průchozí otvory
Ø-Tolerance: Tolerance Ø: d1 = h9
d2 = h8
| Upozornění | Rychlost řezání se volí podle velkého průměru, posuv podle malého průměru. |
| Provedení | DIN 8376, úhel prohloubení 180°, přesná kvalita. |
Použití: pro průchozí otvory pro šrouby podle DIN EN 20273 a prohlubně pro hlavy šroubů 180°. Tvar H, J a K podle DIN 84 DIN 912, DIN 6912, DIN 7513 a DIN 7984
. Vrtáky s úchytem s kuželem Morse DIN 8379 nebo celokarbidové jsou k dispozici na vyžádání.Technické údaje
Zobrazit celý popis
Pro závit: M4Ø vrtáku d1 x Ø zahlubovače d2: 4,5 x 8 mmCelková délka l1: 117 mmDélka spirály l2: 75 mmDélka stupně l3: 11 mmZnačka: FORMATOcel < 700 N/mm2: 25Ocel < 1000 N/mm2: 20Ocel < 1400 N/mm2: 16Nerez ferit./martenz.: 8Nerez austenit.: 6Nerez duplex: 5Litina GG/GTS: 20Litina GGG: 16Hliník < 8% křemíku: 40Slitiny mědi: 60Povlak: popuštěno v pářeWGNr.: W104Logistické údaje
- Hmotnost: 0.027 kgDélka: 115.0 mmŠířka: 8.0 mmVýška: 8.0 mmObjem: 0.007 dm3Číslo zboží dodavatele: 8211150040Rozsah dodávky: 1 kus
- Č. katalogové: 72H_DRS_A6-4317784267656
- EAN: 4317784267656
