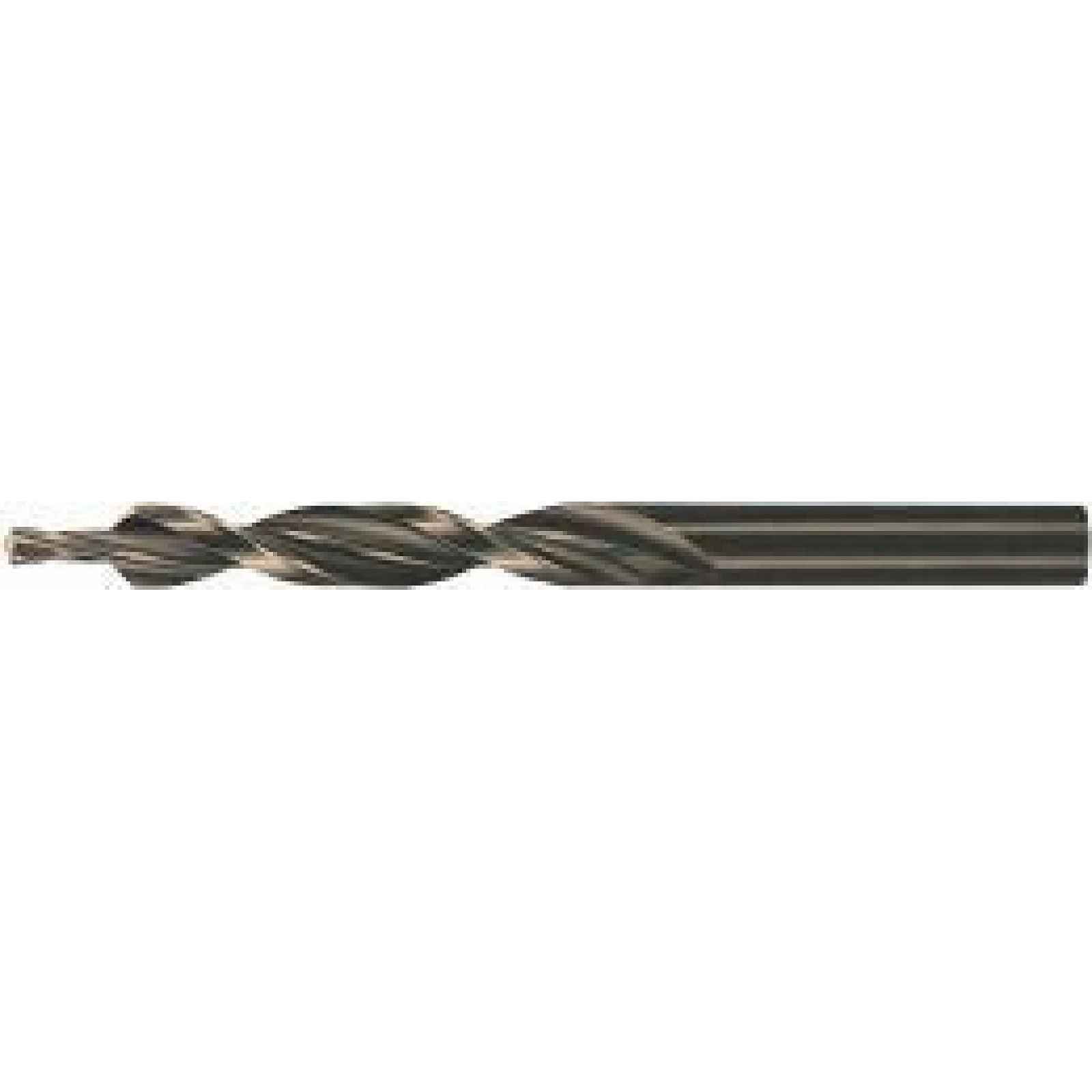

DIN8374 Hss 90° M10 Format stupňovitý Vrták s více úhly
Provedení: broušený, pravoúhlý profil s přesným zabroušením špičky. Boční úhel náběhu, tloušťka a konvergence jádra jsou normální. Otvor pod závit a prohloubení jsou prováděny přesně souosě v jednom pracovním průchodu. Celý popis ↓
Popis DIN8374 Hss 90° M10 Format stupňovitý Vrták s více úhly
Vrták stupňovitý víceúhelníkový DIN8374 HSS 90° M10 FORMATVrták s vícestupňovým lysinovým úhlem 90° pro průchozí otvory
Ø-Tolerance: Tolerance Ø: d1 = h9
d2 = h8
| Upozornění | Rychlost řezání se volí podle velkého průměru, posuv podle malého průměru. |
| Provedení | DIN 8374, úhel prohloubení 90°, přesná kvalita. |
Použití: pro průchozí otvory pro šrouby podle DIN EN 20273 a pro prohloubení hlav šroubů 90°. Tvar A a B podle DIN 74, část 1. Pro šrouby podle DIN 963 a DIN 964
Vrtáky s úchytem a kuželem Morse DIN 8375 jsou k dispozici na vyžádání.Technické údaje
Zobrazit celý popis
Pro závit: M10Ø vrtáky d1 x Ø prohlubovače d2: 10,5 x 19,0 mmCelková délka l1: 198 mmDélka spirály l2: 135 mmDélka schodů l3: 23 mmZnačka: FORMAT Konstanta < 700 N/mm²: 25 Kontinuální < 1000 N/mm²: 20 Konstanty < 1400 N/mm²: 16 INOX ferit. /martenz.: 8 INOX austenit.: 6 INOX duplex: 5 Litina GG/GTS: 20 Litina GGG: 16 Hliník < 8% křemíku: 40 Slitina mědi: 60Povlak: odpust. v vodní pářeOznačení: W104 Logistické údaje
- Hmotnost: 0.262 kgDélka: 25.0 mmŠířka: 200.0 mmVýška: 25.0 mmObjem: 0.125 dm3Číslo výrobku Dodavatelé: 8211120100Rozsah dodávky: 1 kus
- Č.: 72H_DRS_A6-4317784267632
- EAN: 4317784267632
