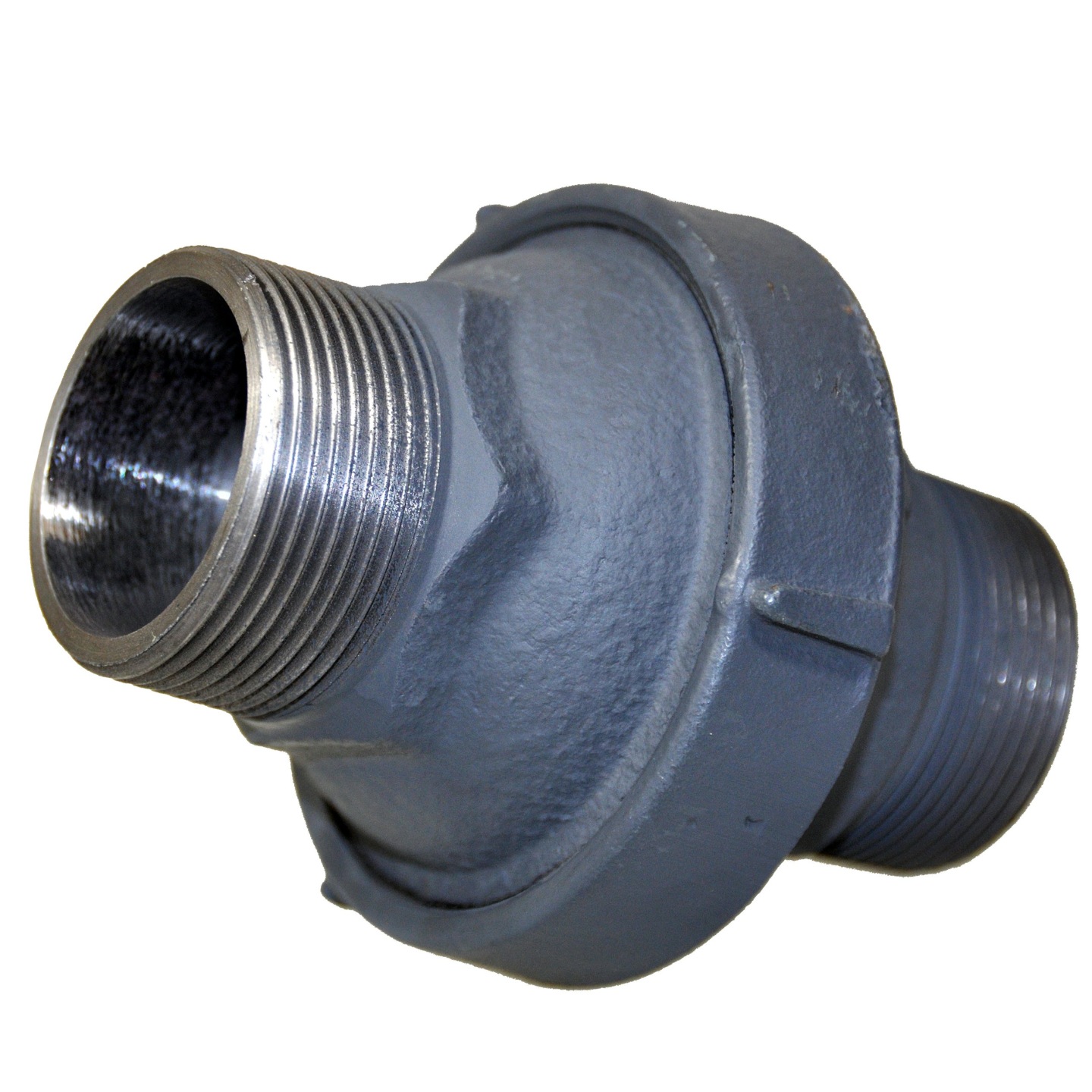

DIFERENCIÁLNÍ VENTIL 2 PALCE PRO INSTALACI C.O. LITINOVÝ - GRAVITAČNÍSYMBOL PRODUKTU: 2099Zvláštní vlastnosti:bezpečnost kotelnydlouholetá prácevysoká kvalita provedení2palcový závitnejlevnější na AllegroTECHNICKÉ PARAMETRY
Připojení: oboustranně vnější závity 2 CAL
pracovní teplota: 90 °C (okamžitá teplota 110 °C)
maximální tlak: 7 bar
Otevírací tlak ventilu při gravitačním okruhu: 0,001 bar
litinová konstrukce
PRINCIP FUNGOVÁNÍ
V topných zařízeních, kde je oběh vody vynucen oběhovým čerpadlem, je namontován diferenciální ventil. Chrání oběhové čerpadlo i kotel před nadměrným zvýšením teploty a tím i tlaku v systému. Umožňuje správnou, gravitační funkci topného systému, když přestane fungovat oběhové čerpadlo.
Diferenciální ventil v instalaci je velmi důležitou součástí. Jednoduché zařízení plní několik funkcí: - v systému nuceného oběhu funguje jako zpětný ventil a vynucuje správný směr průtoku média lisovaného čerpadlem. - vynucením správného směru průtoku chrání čerpadlo i kotel před příliš vysokou teplotou (což by nepochybně vedlo k poruchě) – při výpadku proudu nebo poruše čerpadla umožňuje ventil gravitační cirkulaci vody (instalace se stává gravitačním systémem)
PRINCIP FUNGOVÁNÍ
Diferenciální ventil je během provozu oběhového čerpadla uzavřen. Tímto způsobem vynucuje správný směr průtoku vody v systému, čímž chrání kotel i oběhové čerpadlo před nadměrnou teplotou, což by mohlo způsobit poškození těchto zařízení. Když čerpadlo přestane pracovat, zmizí nucený oběh vody, ventil se automaticky otevře a voda cirkuluje na principu gravitace, čímž se čerpadlo vyhýbá. Uzavíracím a otevíracím prvkem diferenciálního ventilu může být například kulička z plastu. Samozřejmě, aby celý systém fungoval gravitačně, musí být splněny určité podmínky, např. vhodné průměry trubek
INSTALACE
Ventil se montuje do hlavního závitu potrubí mezi místy upevnění čerpadla. Ventil může pracovat ve vodorovné nebo svislé poloze na výstupu a také ve vodorovné nebo svislé poloze na vstupu do kotle. Šipka umístěná na těle ventilu musí být v souladu se směrem průtoku vody v instalaci.GALERIE FOTOGRAFIÍ PRODUKTUDOMER-SYSTEM-CODE:2099;
