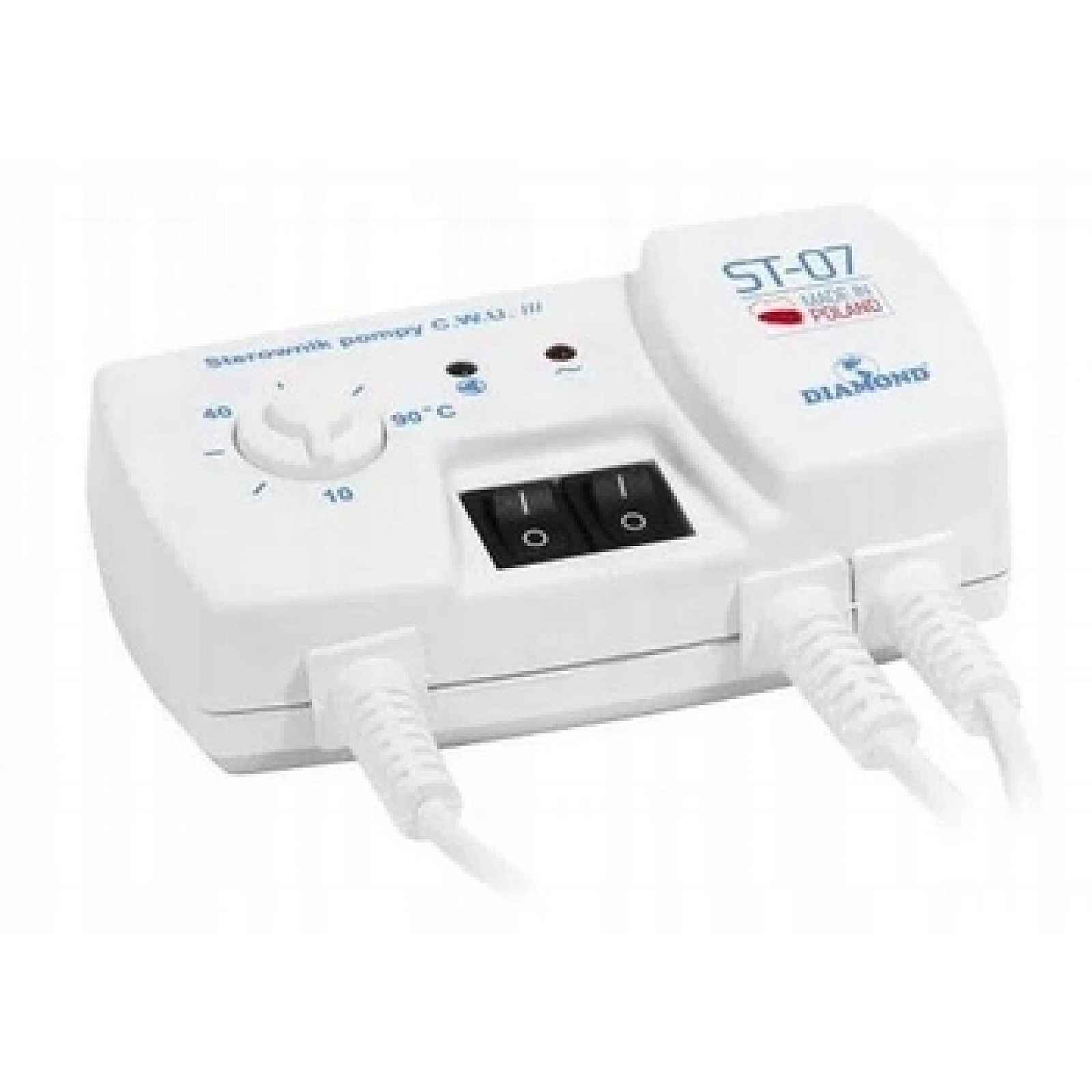

Diamond regulátor čerpadla C.w.u. ST07

Diamond ovladač čerpadla C.W.U. ST07Řídicí jednotka ST-07 je určena k ovládání oběhového vodního čerpadla nebo podlahové krytiny. Úkolem regulátoru je vypnout čerpadlo, pokud teplota překročí požadovanou hodnotu. Pod nastavenou teplotou pracuje čerpadlo neustále. Teplota vypnutí čerpadla je regulována potenciometrem (v rozsahu 10oC - 90oC). Čerpadlo se zapne, pokud skutečná teplota klesne o 5oC pod nastavenou teplotu (nastavenou potenciometrem). K zapnutí a vypnutí čerpadla dojde přibližně po 30 sekundách. To zabraňuje neustálému přepínání čerpadla v případě rychlých změn teploty. Regulátor má kromě potenciometru dva spínače. První z nich slouží k zapnutí regulátoru (to je signalizováno svícením červené diody). Druhý slouží k ručnímu zapnutí čerpadla (signalizuje to zelená dioda).TECHNICKÉ ÚDAJE:Rozsah nastavení teploty: 10oC - 90oCHystereze: 5oCNapájecí napětí: 230/50Hz +/- 10%Příkon:Pracovní teplota: -10oC - 50oCPrůřez připojovacích vodičů: 3x0,75mmDélka vodičů senzoru: 1,2mVýstupní zatěžovací proud: 180WRozměry (šířka, výška, délka): (72x50x132)Stupeň krytí: IP-20
