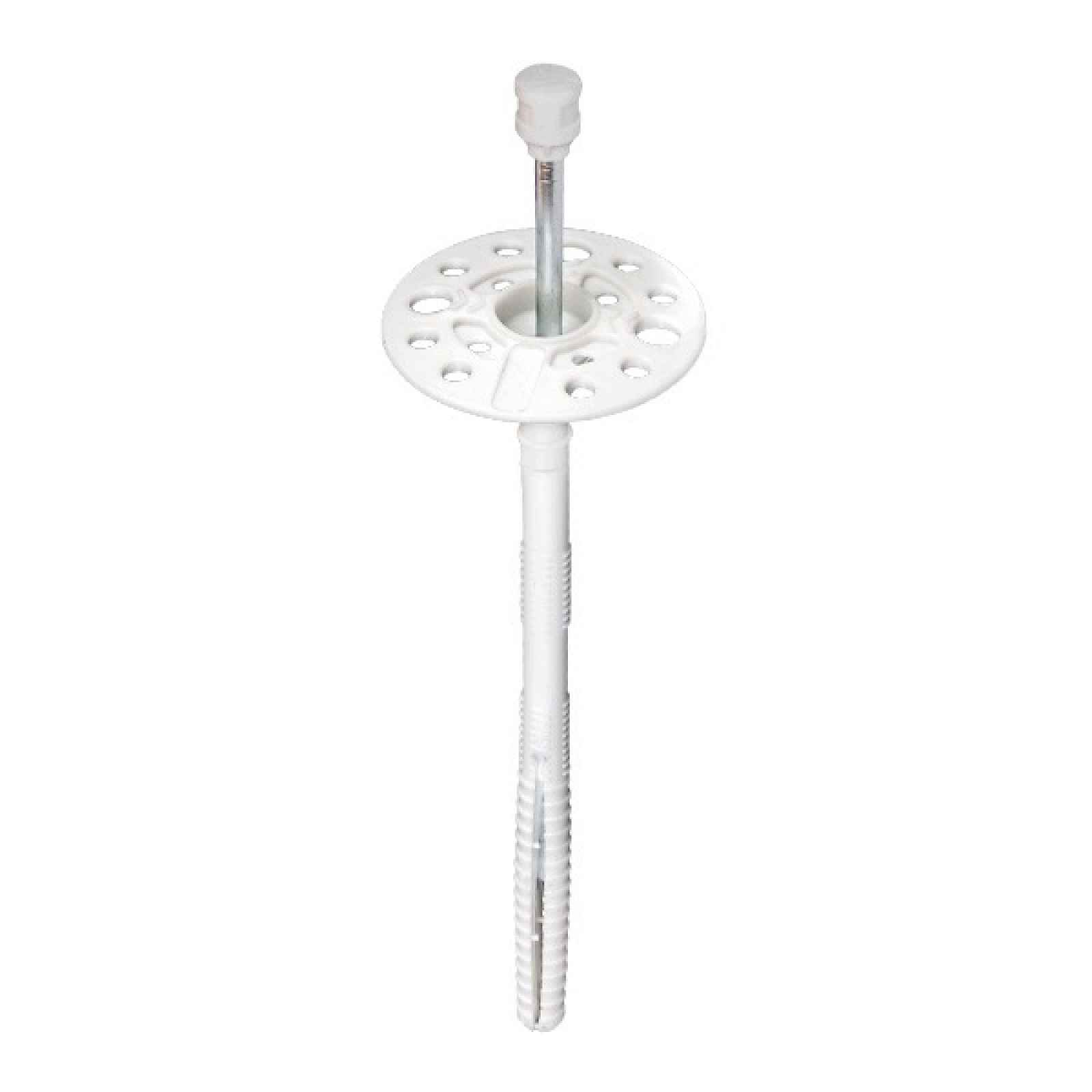

Den Braven Talířová hmoždinka Xpm 10 Debbex s kovovým trnem 200 mm, 150 ks

Je bílá, průměr hmoždinky je 10 mm, průměr talíře 60 mm a hloubka kotvení 80 mm; dodává se v délkách 120, 160, 180, 200 a 260 mm.Hlavní výhodynatloukací montáž s ocelovým trnemdlouhá rozpěrná zónapolyamidová hlava trnu minimalizuje bodovou tepelnou vodivostpřenáší zatížení sání větrupro izolaci z EPS, XPS, lamelové a minerální vatypět délek od 120 do 260 mmPoužitíupevnění EPS a XPS polystyrenu v zateplovacích systémech ETICSupevnění lamelové a minerální vatykategorie A – betonkategorie B – cihla keramická, cihla silikátovákategorie C – keramický blokkategorie D – lehčené betonykategorie E – pórobetonyNa co se nehodípřed montáží je nutné zhodnotit podklad a vybrat hmoždinky vhodné do tohoto podkladupro minerální vatu je třeba zvýšit počet hmoždinek o 2 ks/m² v každé zónědoporučený počet hmoždinek nenahrazuje projekt zatepleníPostup1. Před montáží posuďte podklad a vyberte hmoždinky vhodné pro daný podklad.2. Délku hmoždinky zvolte tak, aby rozpěrná zóna byla umístěna v konstrukci stěny. Minimální délka hmoždinky je Ld = tfix + ttol + heff, kde hloubka kotvení heff je 80 mm.3. Podklad připravte podle doporučení izolačních systémů ETICS a tepelně izolační desky řádně upevněte lepicí maltou.4. Průměr vyvrtaných otvorů musí odpovídat průměru hmoždinek. Otvory v plných materiálech vrtejte o min. 10 mm hlouběji, než je kotevní hloubka, a vyčistěte je vratným vrtákem při pomalých otáčkách; čištění čtyřikrát zopakujte.5. Otvory do dutých materiálů vrtejte bez příklepu, aby nedošlo k poškození vnitřních stěn cihly a snížení účinnosti hmoždinky.6. Hmoždinku osaďte tak, aby talířek ležel v rovině s izolační deskou, a poté do ní zatlučte trn, čímž ji zajistíte v konstrukci.7. Hmoždinku lze osadit i do vyfrézovaného otvoru (PVC frézkou na polystyrenové zátky); po montáži otvor zakryjte polystyrenovou zátkou.8. Doporučený počet hmoždinek pro polystyren: výška objektu do 15 m – min. 6 ks/m² v centrální a 8 ks/m² v rohové zóně, nad 15 m – min. 8 ks/m² v centrální a 10 ks/m² v rohové zóně.Technické údajeMateriál hmoždinky: polypropylenTrn: ocelový s polyamidovou hlavouPrůměr hmoždinky (dk): 10 mmPrůměr talíře (Dk): 60 mmHloubka kotvení (heff): 80 mmBarva: bíláHodnoty v kN podle podkladu: beton C12/15 0,16; beton C16/20–C50/60 0,25; cihla keramická plná 0,25; silikátové duté bloky 0,10; bloky z lehčeného betonu 0,20; pórobeton 0,20EAN: 8595100169877Značka: Den Braven.
