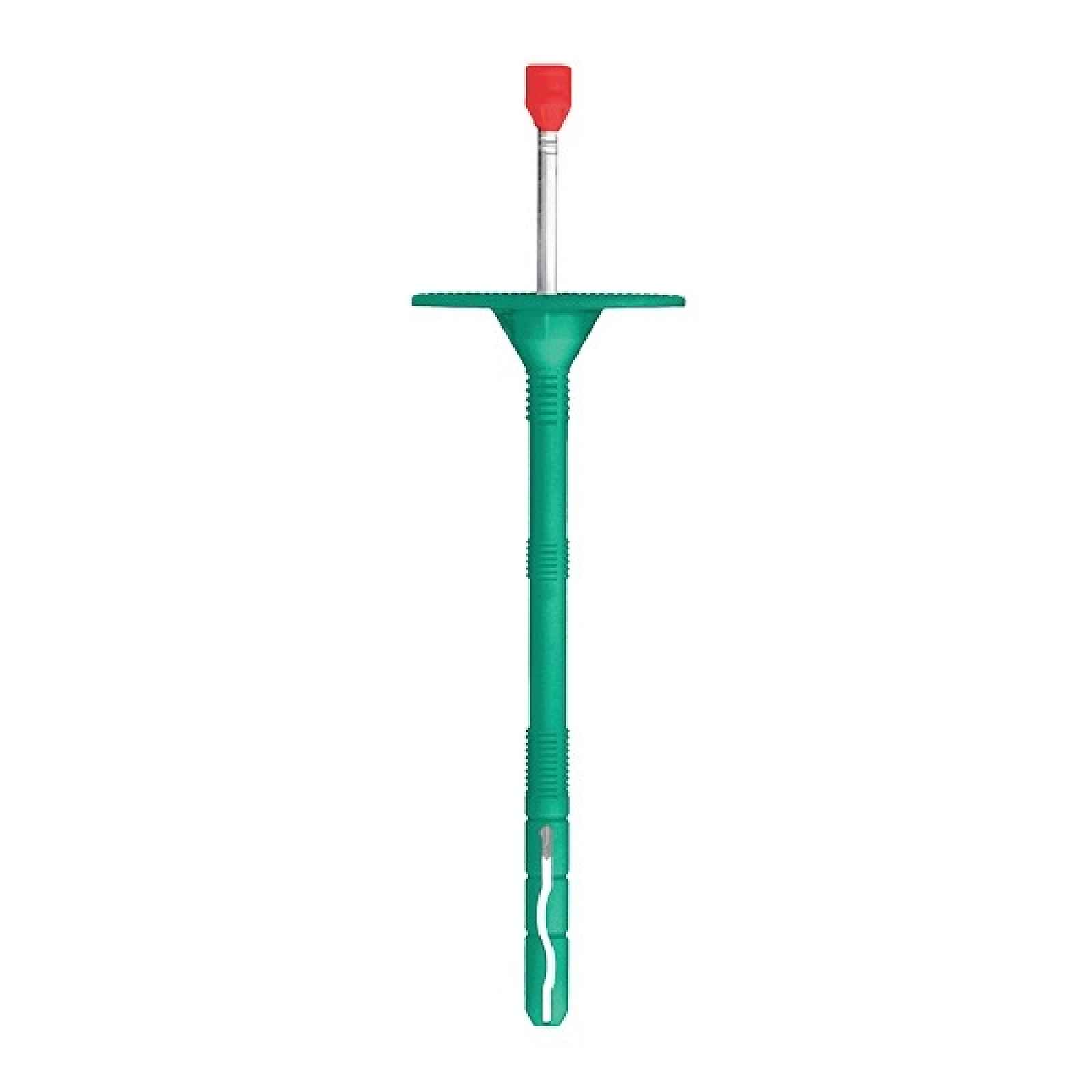

Den Braven Talířová hmoždinka Pm 10 s kovovým trnem 140 mm, 200 ks

Dodává se v délkách 120, 140, 160 a 220 mm.Hlavní výhodynatloukací montáž s ocelovým trnemkrátká rozpěrná zónapolyamidová hlava trnu minimalizuje bodovou tepelnou vodivostpřenáší zatížení od sání větrupro izolaci z EPS, XPS, lamelové a minerální vatypro podklady z betonu, cihly, keramických bloků, lehčených betonů a pórobetonuPoužitíkotvení izolace z EPS a XPS polystyrenukotvení izolace z lamelové a minerální vatypodklad kategorie A: betonpodklad kategorie B: keramická a silikátová cihlapodklad kategorie C: keramický blokpodklad kategorie D a E: lehčené betony a pórobetonNa co se nehodíhmoždinku je nutné vybrat podle podkladu a zvolit délku tak, aby expanzní zóna byla v konstrukci stěnydoporučený počet hmoždinek nenahrazuje projekt zatepleníPostup1. Před montáží zhodnoťte podklad a vyberte hmoždinku vhodnou do tohoto podkladu.2. Délku hmoždinky zvolte tak, aby expanzní zóna byla umístěna v konstrukci stěny; minimální délka je Ld = tfix + ttol + heff.3. Podklad připravte podle doporučení izolačních systémů ETICS a tepelně izolační desky řádně upevněte lepicí maltou.4. Průměr vyvrtaných otvorů musí odpovídat průměru použitých hmoždinek.5. V plných materiálech vrtejte otvory o min. 10 mm hlubší, než je kotevní hloubka hmoždinky, a vyčistěte je vratným vrtákem při pomalých otáčkách; čištění opakujte 4krát.6. V dutých materiálech vrtejte bez příklepu, aby nedošlo k poškození vnitřních stěn cihly.7. Hmoždinku osaďte tak, aby talířek hmoždinky byl v rovině s izolační deskou.8. Poté zatlučte trn do hmoždinky a zajistěte ho tak v konstrukci.9. Hmoždinku lze namontovat i do vyfrézovaného otvoru pomocí PVC frézky na polystyrenové zátky; vyfrézovaný otvor po montáži zakryjte polystyrenovou zátkou.10. Doporučený počet hmoždinek pro polystyren: do výšky objektu 15 m min. 6 ks/m² v centrální zóně a 8 ks/m² v rohové zóně, nad 15 m min. 8 ks/m² v centrální zóně a 10 ks/m² v rohové zóně; pro minerální vlnu zvyšte počet o 2 ks/m² v každé zóně.Technické údajePrůměr hmoždinky (dk): 10 mmPrůměr talíře (Dk): 60 mmHloubka kotvení (heff): 40 mmMateriál hmoždinky: polypropylenTrn: ocelový s polyamidovou hlavouBarva: zelenáHodnoty v kN podle podkladu: beton C12/15 0,40 kN; beton C16/20–C50/60 0,60 kN; cihla keramická plná 0,60 kN; silikátové duté bloky 0,50 kN; bloky z lehčeného betonu 0,60 kN; pórobeton 0,45 kNEAN: 8595100170286Značka: Den Braven.
