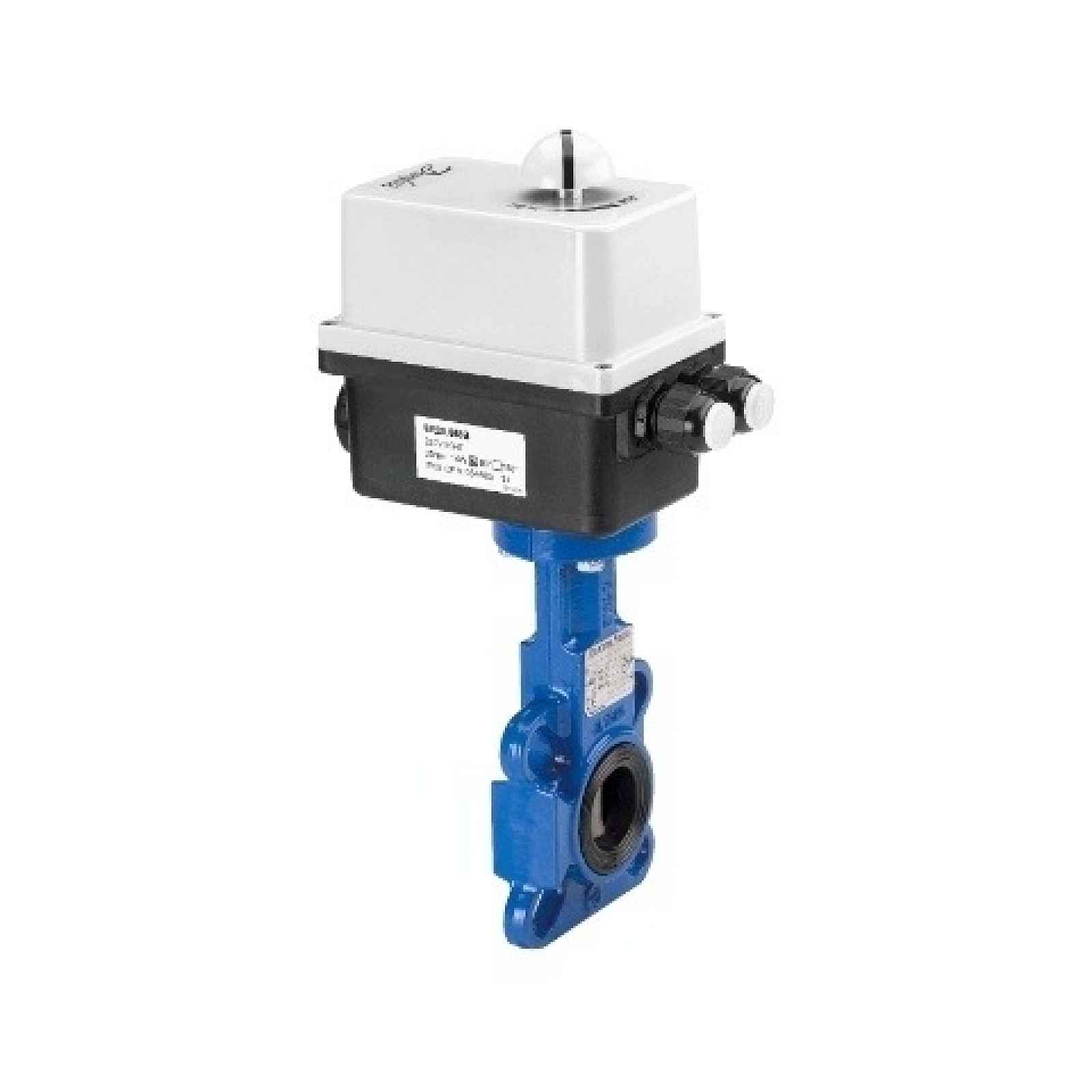

Danfoss škrticí klapka Vfy-wa DN65 PN16, 082G7353
Danfoss Přepouštěcí klapka VFY-WA, DN65, PN16, 082G7401 je mezipřírubový motýlkový ventil určený pro uzavírací funkci v topných a chladicích instalacích. Verze wafer s horním rozhraním ISO 5211 umožňuje přímé spojení s manuální převodovkou nebo pohonem při zachování kompaktní konstrukce a opakovatelnosti pracovních poloh Specifikace Konstrukce typu wafer s jednodílným trnem a sféricky opracovaným kotoučem zajišťuje rovnoměrné utěsnění a malý zpětný prostor. Třmen je veden v protitřecích ložiskách a chráněn proti vysunutí. Disk z nerezové oceli spolupracuje s podlahovou krytinou EPDM a těleso z litiny tvoří pevnou montážní základnu. Těsnění dříku je realizováno systémem elastomerů s vložkami PTFE. Rozhraní ISO 5211 zjednodušuje výběr pohonu a servisní služby. Přípustná montáž ve všech polohách bez nastavení krytu směrem dolů Technické údaje nominální průměr: DN 65 tlaková třída: PN 16 typ připojení: mezipřírubové (vaferové),příruba pohonu ISO 5211 úhel otáčení:90° délka zabudovy: 46 mm koeficient kvs: 174 m³/h materiál těla: litina EN-GJL-250 (GG25) materiál kotouče:nerezová ocel – obložení (liner): materiál dříku EPDM:nerezová ocel AISI 420, těsnění trnu:elastomery s vložkami PTFE media: cirkulační voda,pitná voda, roztoky glykolu do 50% teploty média (disk z nerezové oceli): −10...+130°C třída těsnosti: A podle EN 12266-1 Použití Odpojení úseků instalace tepelných uzlů, výměníků a klimatizačních jednotek a oddělení měřících a regulačních armatur během servisu. Verze wafer s přírubou ISO 5211 umožňuje snadno automatizovat ventil v instalacích obytných a komerčních budov a v infrastruktuře teplárenství.
