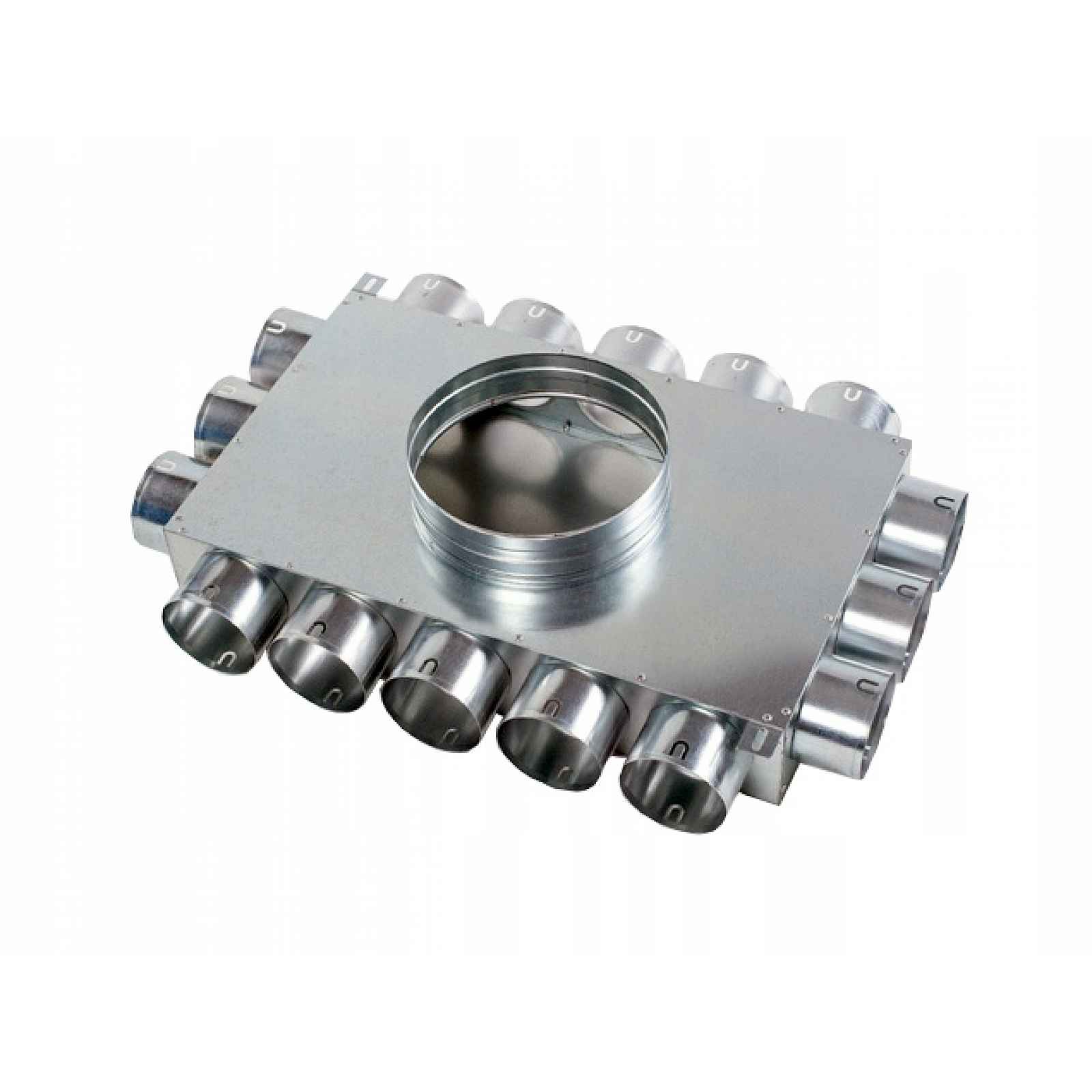

Čtyřstranný úhlový rozvaděč 200-16x75 91024 (3,5,3,5)
Úhlový rozdělovač čtyřstranný 200-16x75Úhlový rozdělovač je prvek ventilačního systému, který se používá především v rekuperačních systémech, tedy v mechanické ventilaci s rekuperací tepla. Celý popis ↓
Popis Čtyřstranný úhlový rozvaděč 200-16x75 91024 (3,5,3,5)
Jeho úkolem je rozdělit vzduch mezi hlavní ventilační kanál a menší potrubí vedoucí do jednotlivých místností.Charakteristický:200 – znamená průměr hlavního přípojného kanálu, ke kterému je připojen (v milimetrech).16x75 – znamená, že rozdělovač má šestnáct výstupů o průměru 75 mm, ke kterým lze připojit menší ventilační potrubí.Technické údaje:vyrobeno z pozinkovaného plechuPoužití:- Tento rozdělovač umožňuje rozdělit proud vzduchu z jednoho velkého kanálu (160 mm) na několik menších vodičů…
Zobrazit celý popis
(75 mm), což umožňuje distribuci vzduchu do více místností.- Používá se jak na straně přívodu vzduchu (dodávka čerstvého vzduchu do místností), tak i na straně odvodu vzduchu (odstranění spotřebovaného vzduchu z místností).Díky tomuto řešení lze efektivně distribuovat vzduch ve ventilačním systému založeném na rekuperátoru, což zlepšuje komfort a kvalitu vzduchu uvnitř budovy.Doporučení pro montáž:Rozdělovač by měl být umístěn co nejblíže k rekuperační ústředně a jeho spojení by mělo být provedeno pomocí tlumiče zvuku. Je vhodné, aby celkový pokles tlaku na straně přívodu a odvodu vzduchu nepřesáhl 100 Pa. Rozdíl délky mezi nejdelším a nejkratším úsekem kabelu připojeného ke stejnému rozdělovači by neměl být větší než 10 m.
