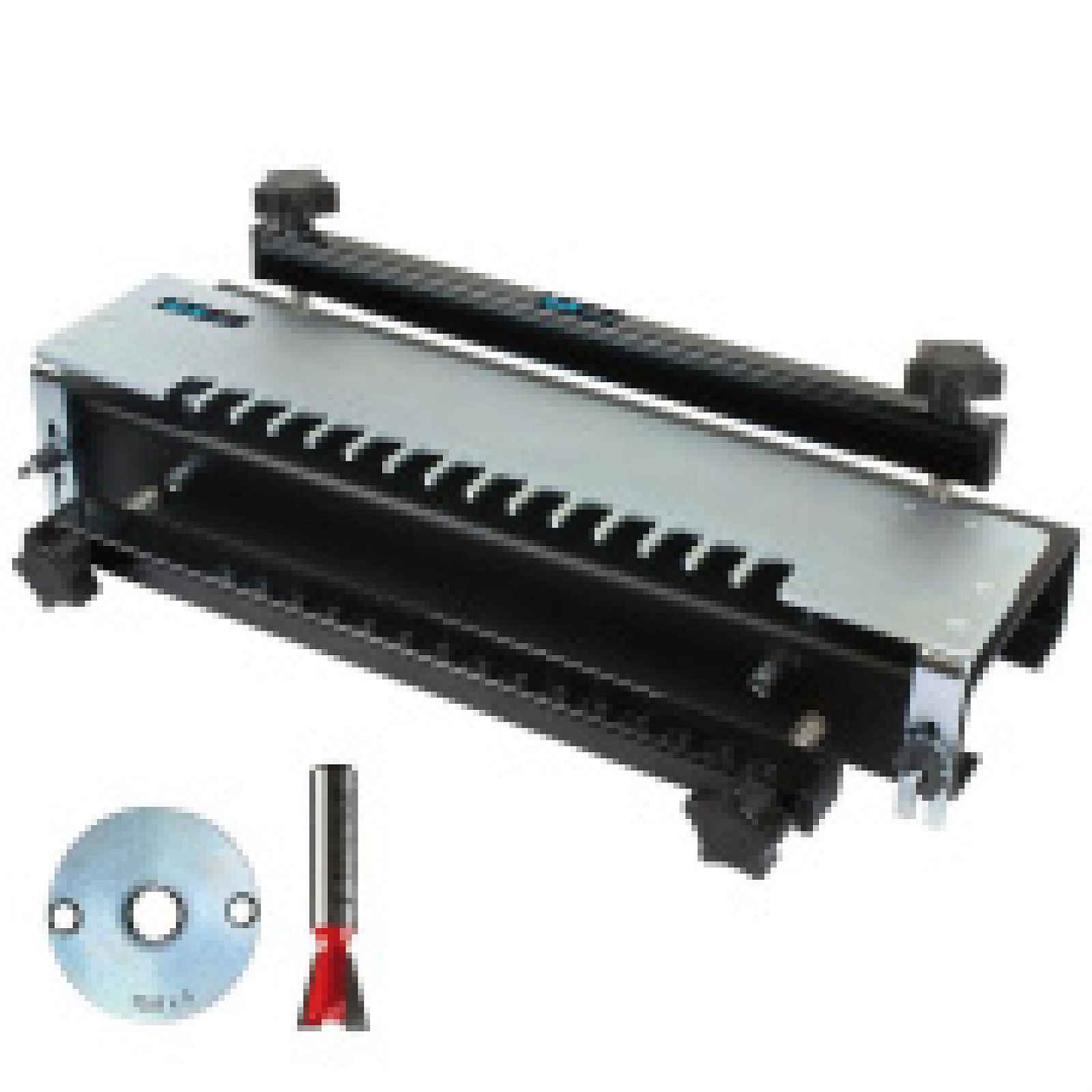

IGM FD300 Cinkovací přípravek 305mm včetně rybinové frézy 12,7mm určeno pro výrobu polokrytých rybinových spojů pomocí ruční frézky a stopkové frézy, nejčastěji na zásuvkách z masivního dřeva Celý popis ↓
Parametry
| Značka: | IGM |
Popis Cinkovací přípravek IGM FD300
díky volitelným šablonám lze přípravek rozšířit na výrobu různý typů spojů, jako jsou čepové spoje, otevřené rybinové spoje, které využijete pro výrobu nábytku z masivního dřena, šperkovnice nebo pracovní bedny z masivního dřeva
jednoduše obrobek upevníte na tělo přípravku, upnete zvolenou šablonu, nastavíte hloubku frézování a pomocí kopírovacího kroužku upnutého v ruční frézce vyfrézujete zvolený spoj
- přesná laserem řezaná šablona ze 4 mm pozinkovaného ocelového plechu
- pevné ocelové tělo a masivní držáky šablony
- robustní ocelové přítlaky bezpečně upnou i větší dílce
- jednoduché nastavení a používání
Zobrazit celý popis
speciální úchytné otvory pro umístění dorazů na šabloně
- jako dokoupitelné příslušenství jsou k dispozici šablony pro minirybinu, čepový spoj a otevřenou rybinu
- průměr a hloubka kopírovacího kroužku 15,8 x 4 mm
- maximální průměr základny frézky 180 mm
- velikost spoje 12,7 mm 14°
- tloušťka obrobku 11 - 25 mm
- maximální šířka obrobku 305 mm
- šablona se vyrábí v České republice ve velikostech 305 mm (FD300) a 610 mm (FD600)
do některých typů horních frézek není možné přímo upnout IGM kopírovací kroužek a je potřeba použít průhlednou redukční desku FRB170, která se připevní na základnu horní frézky, přesně vycentruje a upne IGM kopírovací kroužky
Obsah balení
- kompletní cinkovací zařízení
- 12,7 mm šablona pro polokrytý rybinový spoj
- kopírovací kroužek D15,8 / 4 mm
- HM rybinová fréza D12,7 x 12,7 / 14° , stopka 8 mm
- jasný a přehledný návod k obsluze
