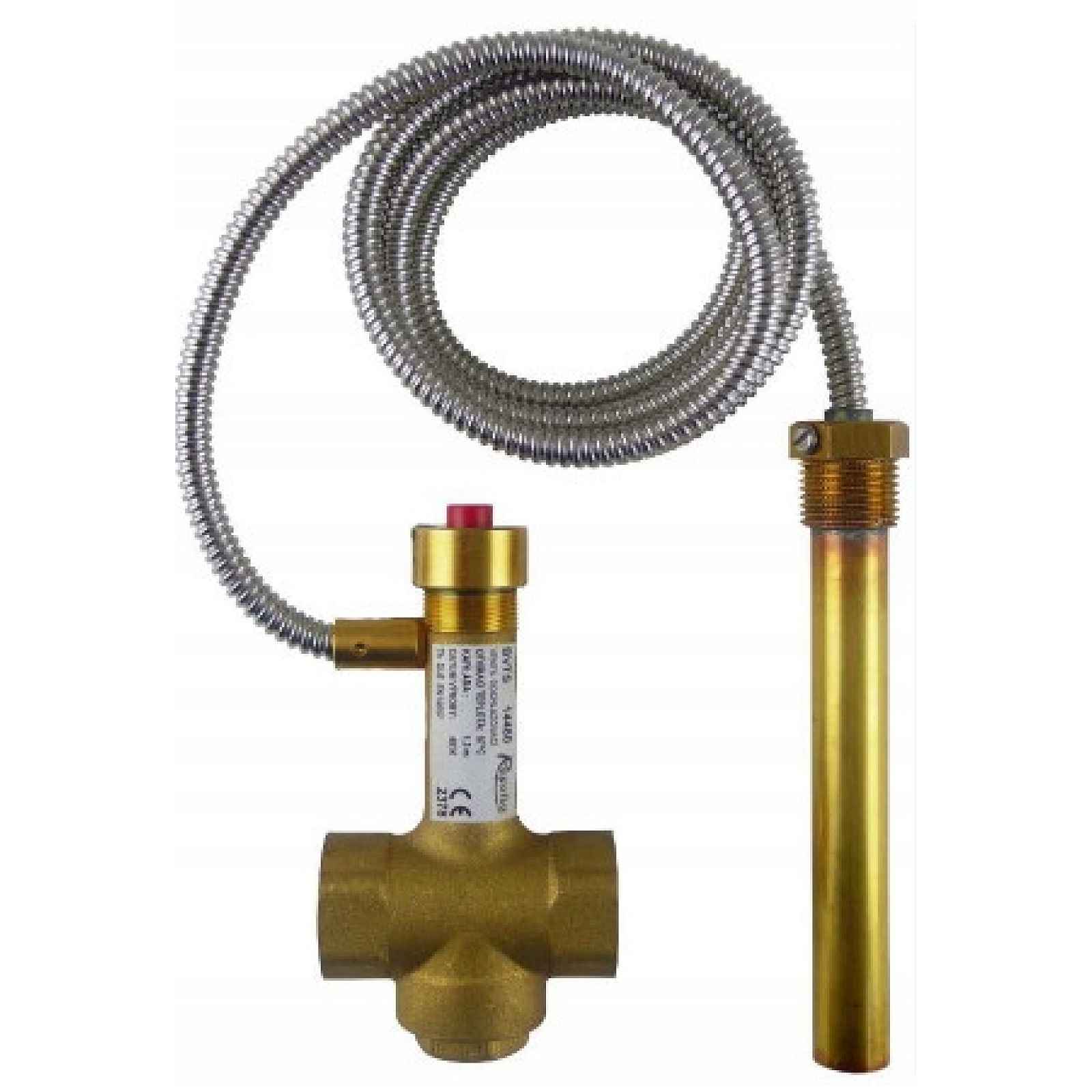

Chladící ventil Regulus Bvts s kapilárou, jednofunkční, 1.3 m
REGULUSTyp produktu: Termostatický ventil, VentilTyp závitu: 3⁄4''Montáž: Horizontální, VnitřníMax. Pracovní tlak [ bar]: 10Teplota otevření [°C]: 95Max. průtok [ l/h ]: 2400Termostatický ventil BVTS Celý popis ↓
Parametry
| Značka: | REGULUS |
Popis Chladící ventil Regulus Bvts s kapilárou, jednofunkční, 1.3 m
Chladicí ventil REGULUS BVTS s jednofunkční kapilárou
Termostatický ventil BVTS má použití v topných instalacích jako ochrana pro krby a kotle na tuhá paliva. Ventil zabraňuje přehřátí kotle vypouštěním vody z ohřívače nebo kondenzační hadice. BVTS také chrání před vracením plamene do zásobníku pevného paliva tím, že palivo zaplaví v případě nadměrného zvýšení teploty. BVTS je samočinný ventil, tj. funguje bez napájení elektřinou nebo stlačeným vzduchem
Nevystavujte přímému ohni. Nedodržení doporučení může ohrozit poškození ventilu a ztrátu záruky.
Zobrazit celý popis
Popis činnosti
Termostatický ventil BVTS je aktivován zvýšením teploty. Ventil se skládá ze dvou trvale integrovaných prvků:
ventil zatížený pružinou
hermeticky utěsněný termostatický prvek s měchem, senzorem a výplní
Ventil je nastaven tak, aby se otevřel při teplotě senzoru 95ºC. Nastavení ventilu je konstantní a uživatel jej nemůže změnit. Když teplota kolem senzoru vzroste, zahřeje se a senzor se naplní, což způsobí zvýšení tlaku. Tento tlak je prostřednictvím kapiláry přenášen do bytu a působí na ventil. Při teplotě senzoru 95ºC je tlak v měchu větší než tlak pružiny ventilu, takže trn se zvedá otevřením ventilu.
- Výhody
- Nevyžaduje napájení – samočinný ventil
- Otevírá se s rostoucí teplotou senzoru
- Může být instalován na vstupu nebo výstupu z kotle
- Může být instalován v jakékoli poloze
- Mosaz a další materiály při styku s vodou vhodné pro styk s pitnou vodou
- Termostatický prvek je trvale integrován do tělesa ventilu, aby se eliminovalo riziko posunu nastavení
- Dvojitý senzor pro zajištění spolehlivého provozu
- Kapilára je chráněna proti zlomení ocelovým krytem
Kompaktní řešení šetřící prostor
Ventil nesmí být vystaven přímému ohni. Nedodržení doporučení může ohrozit poškození ventilu a ztrátu záruky.
Technické údaje
Médium: voda
Max. pracovní tlak: 10 bar
| Teplota okolí | 0 až 80 °C ˚ |
| Teplota otevření | 95˚C (konstantní) |
| Hystereze | 6ºC |
| Průtok | 2,6 m3/h |
| Připojení instalace | G ¾ |
