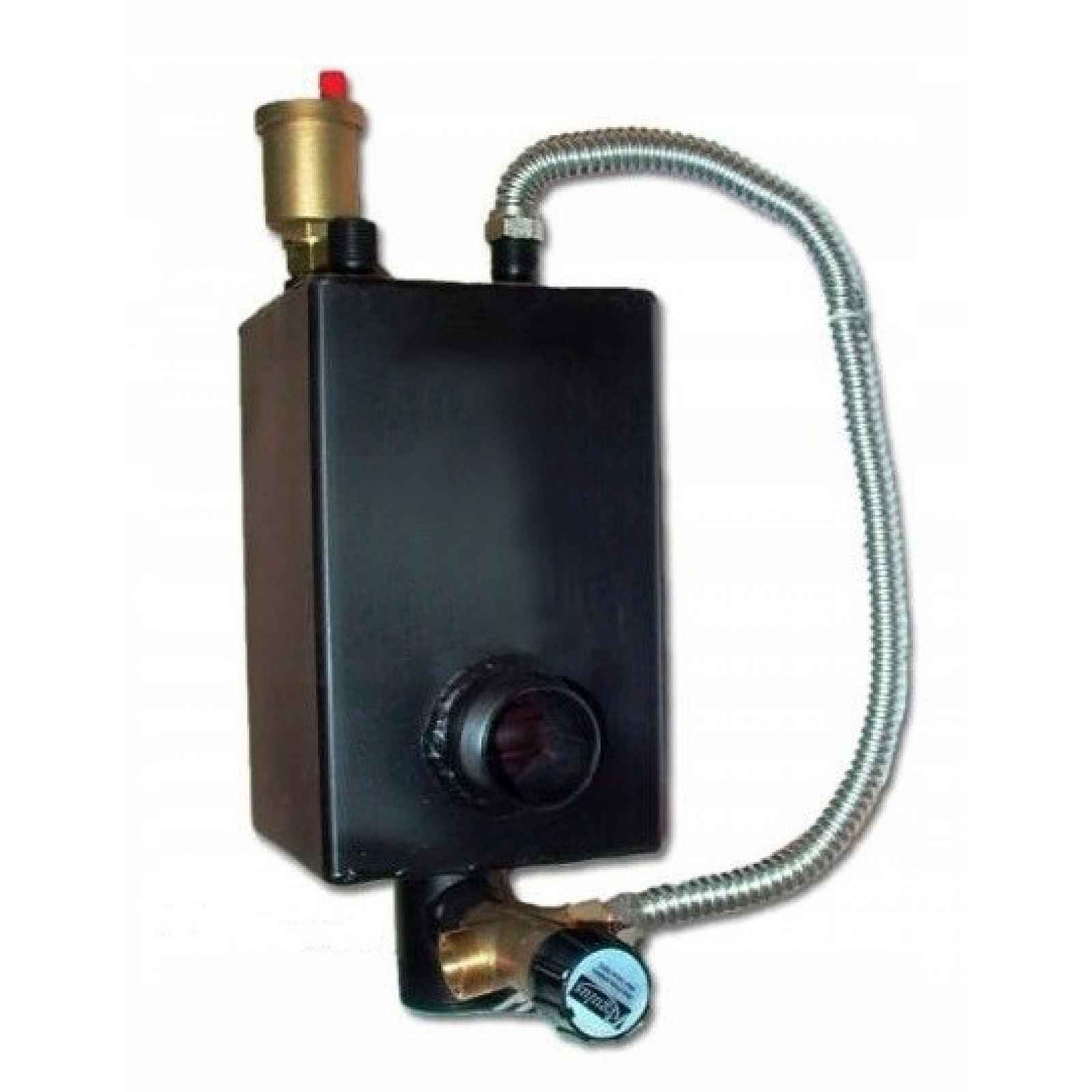

Chladicí hadička WZS-2 s termostatickým ventilem pro kotle 10-35 kW
Typ produktu: Chladicí hadVýkon [ kW ]: 34Hmotnost [ kg ]: 8.0Výška [ mm ]: 330Šířka [ mm ]: 140Hloubka [ mm ]: 180Typ závitu: Vnější závit (GZ)Průměr připojení [ palce ]: 6⁄4''Had: jeden had, chladicíChladicí hadička kotle WZS-2 spolu s termostatickým ventilem JBV chrání kotel nebo kamna c.o a vodní instalaci ústředního topení před vysokou teplotou (uvaření vody v instalaci c.o). Řešení je účinné a bezpečné a nevyžaduje správné fungování proudu. Celý popis ↓
Parametry
| Značka: | REGULUS |
Popis Chladicí hadička WZS-2 s termostatickým ventilem pro kotle 10-35 kW
Chladicí had (WZS-2) s termostatickým ventilem JBV pro kotle 10-35 kW
Jednofunkční termostatický ventil s chladicí trubkou WZS-2 je řešením používaným v uzavřených okruzích ústředního topení bez expanzní nádoby. Plocha spirály chladicí hadice WZS-2 je 0,17 m², což umožňuje průtok 15 l studené vody za minutu.
Ochrana kotle proti přehřátí je dostatečná pro kotle o výkonu od 10 do 34 kW.
Princip a schéma fungování termostatického ventilu JBV s cívkou WZS-2 v systému ústředního vytápění
Nadměrný nárůst teploty zaznamenaný senzorem zasunutým na výstupu vody do kolena spojujícího kotel s cívkou otevře termostatický ventil.
Zobrazit celý popis
Otevření termostatického ventilu JBV způsobuje, že studená voda z vodovodu protéká spirálou hadičky a přijímá teplo z instalace o.p., což zabraňuje varu vody.
Na výstupu hadičky WZS-2 může být přijatá horká voda vypuštěna např. do kanalizace.
Vyrovnání teploty na bezpečnou úroveň způsobí, že se termostatický ventil JBV automaticky uzavře.
Zabezpečení vodního systému ústředního vytápění termostatickým ventilem JBV s cívkou WZS-2 umožní udržovat stav pracovního média v topném systému (nebo jiné kapaliny pracovního média, např. nemrznoucí kapalina) v nezměněném stavu i přes výskyt nouzového režimu provozu – chlazení kotle a instalace C.O.
Chladicí okruh je oddělen od okruhu topného média.
Chladicí hadička WZS-2 s jednofunkčním ventilem (ochladí celou instalaci, když teplota vody překročí 97 stupňů Celsia, nedovolí varu vody v systému C.O.). V některých kotlích nebo pecích je chladicí hadice již zabudována např. Atmos, Orlan Super, nebo může být zabudována za příplatek: Dakon Dor, Ogniwo S6WC 12,6-20 kW.
V ostatních ocelových kotlích a všech kotlích z litiny musí být chladicí hadice zasunuta do instalace jako samostatný prvek.
Nejčastěji používané jednofunkční ventily jsou Regulus JBV. Hadice chránící výměník kotle před přehřátím WZS-2 má vhodný termostatický ventil JBV s vnějším závitem (GZ) 1/2".
