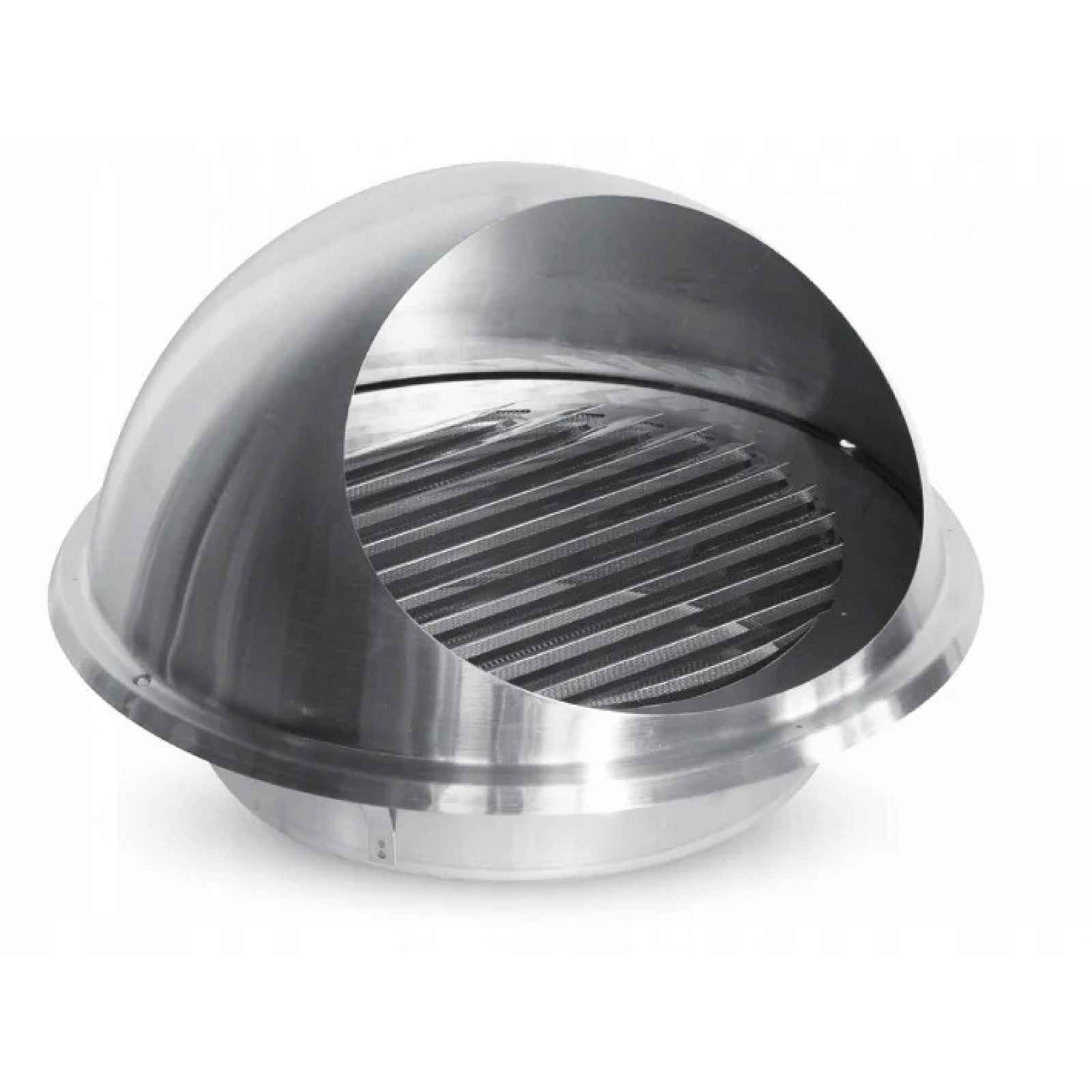

Čerpací vystřelovač nerezový Ø 125 s okapnicí airRoxy 02-771

Nerezový přívod a odvod vzduchu Ø125 s krytkou proti odkapáváníairRoxy 02-771Nasávací a výfukový větrací otvor airRoxy 02-771 je prvek určený k instalaci na konec větracího potrubí o průměru Ø125 mm.Může sloužit jak jako přívod čerstvého vzduchu, tak i jako odvodní větrací otvor pro odvod vzduchu z budovy.Je vyroben z chromniklového plechu s kartáčovanou povrchovou úpravou.Nejdůležitější vlastnostinominální průměr: Ø125 mm,kód výrobce: 02-771,provedení z chromniklové oceli s kartáčovanou povrchovou úpravou,odolnost vůči korozi,možnost práce jako čerpací nebo odpalovací zařízení,ochranná síť omezující přístup hmyzu k instalaci,diagonální lamely směřující proud vzduchu dolů,kryt omezující vliv větru a pronikání deště do kanálu,verze vybavená okapnicí na kondenzát,dlouhý montážní límec usnadňující usazení prvku do kabeluPoužitíVýrobek je určen k montáži na konce potrubí ventilačních systémů. Konstrukce umožňuje použití prvku jak na ventilační straně, jako čerpací stanice, tak i na odsávací straně jako odpalovacího zařízení. Varianta 02-771 je určena pro průměr Ø125 mm.Okapnice a ochrana zařízeníVerze 02-771 je vybavena okapnicí určenou k odvádění kondenzátu. Podle výrobce toto řešení omezuje tvorbu nečistot na fasádě budovy. Šikmé lamely směřují proudění vzduchu dolů, zatímco síťka chrání ventilační kanál před vniknutím hmyzu. Kryt také snižuje nežádoucí vhánění vzduchu do instalace.MontážVýrobce předpokládá montáž prvku na konci ventilačního potrubí. Čerpací a vystřelovací zařízení je vybaveno gumovým těsněním a dvěma montážními šrouby. Prodloužená příruba byla navržena pro snadnější usazení výrobku do instalace.Technické údajeZnačka: airRoxyTyp: nerezová vystřelovačka s okapnicíKód výrobce: 02-771Nominální průměr: Ø125 mmMateriál: chromniklová ocelPovrchová úprava: kartáčovanáFunkce: čerpání nebo odpalovač vzduchuOchranná síť: anoOkapovač na kondenzát: anogumové těsnění: anoMontážní šrouby: 2 ksRozměryU modelu 02-771 výrobce uvádí na technickém výkresu následující hodnoty:A: 120 mmB: 165 mmC: 52 mmNominální průměr: Ø125 mm.Před nákupem je nutné zvolit variantu podle průměru ventilačního potrubí.Kód 02-771 odpovídá verzi Ø125 mm s okapnicí.
