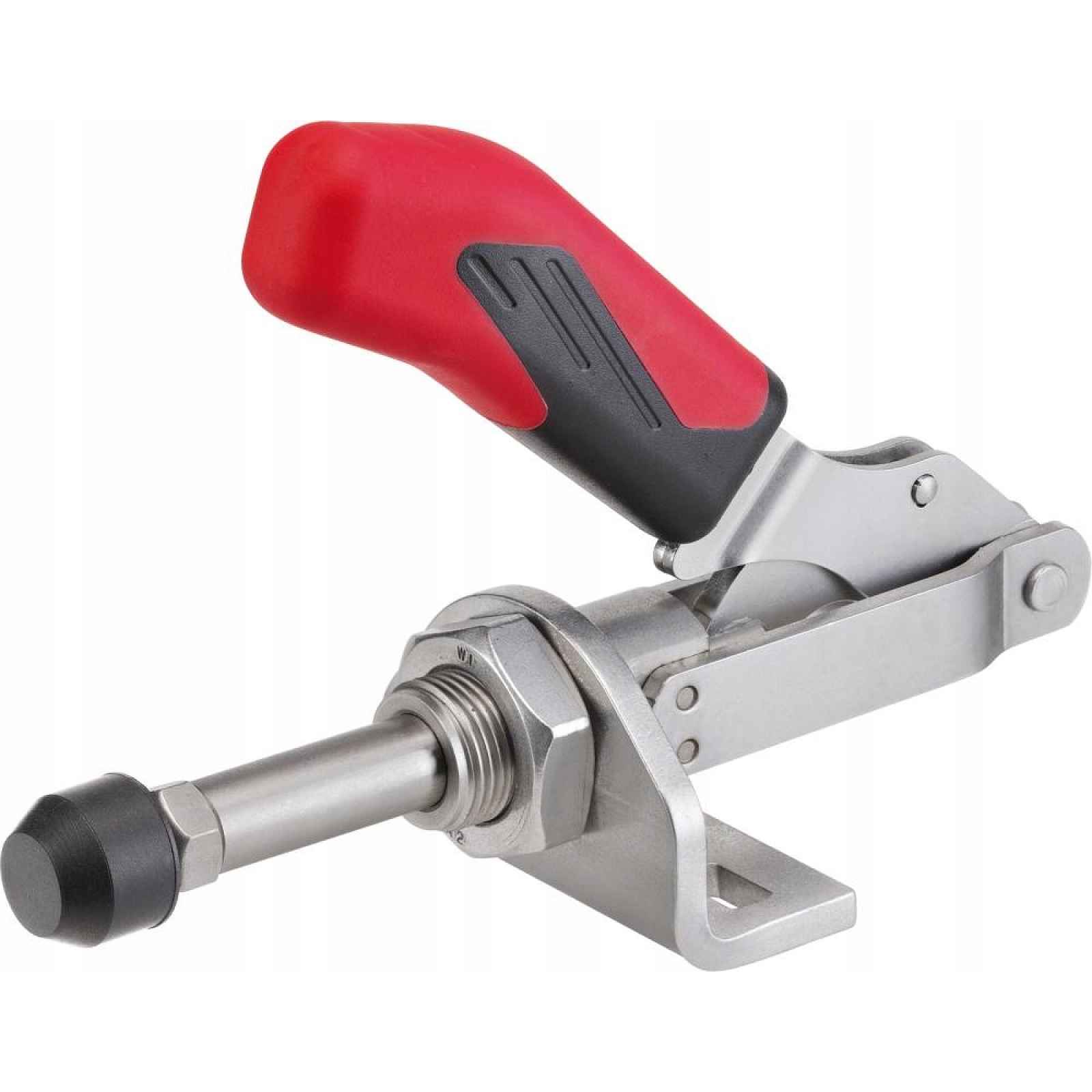

Čelní Svorka Amf 6841-2 S Rychloupínací Patkou
Rychlotlakový přítlak na čelní straně. s posuvnou drážkou 6841 wlk. 2 AMFRychloupínací přítlak s posuvnou tyčí Provedení: přítlačný a dotahovací tlak s malou úhlovou nohou (posuvná tyč a ruční otočná páka). Dlouhé vedení posuvné tyče s upevňovacím závitem a maticí. Pozinkovaný a pasivovaný. Celý popis ↓
Popis Čelní Svorka Amf 6841-2 S Rychloupínací Patkou
Části páky a posuvná tyč jsou vyrobeny z tepelně vylepšené oceli. Nýty z z nerezové oceli se pohybují v tvrzených ložiskových pouzdrech, ale vzhledem k prostorovým omezením se to netýká velikostí 0, 1 a 5. Mazané ložiskové body Držák je vyroben z červeného plastu, odolného vůči olejům.
Velikosti 0, 2 a 3 s ergonomickou rukojetí vyrobenou z měkkých komponentů, odolnou vůči olejům a s velkou plochou přilnutí ruky. Ruční páku lze otočit v libovolném úhlu vzhledem k povrchu základny.
Použití: jako přítlačný a dotahovací tlak. Přítlak lze připevnit bez úhlové nohy na plechové stěny nebo jej zašroubovat do těla zařízení pomocí závitu.
Zobrazit celý popis
| Dodání | kompletní s tepelně vylepšenou, pozinkovanou přítlačnou šroubovou vložkou. |
| Upozornění | velikosti 0 + 3 jsou k dispozici také v provedení z nerezové oceli.Technické údaje |
Velikost: 2F1: 2 kNF2: 2 kNPřítlačný šroub: M6 x 25Hmotnost: 245 gA: 10 B min.: 32,5 B max.: 58,5 D: 5,6 E: 20H: 20 H1: 85,5 Skok: 26 HW min.: 17 HW max.: 25 K: 12,5 L1: 114 L2: 19 L3: 105 M2: M16 x 1,5N: 50 P: 34 Označení: W341 Logistické údaje
- Hmotnost: 0.299 kgDélka: 112.0 mmŠířka: 104.0 mmVýška: 30.0 mmObjem: 0.349 dm3Rozsah dodávky: 1 kusČíslo výrobku Dodavatelé: 8239420020
- Č.: 72H_DRS_A1-94128
- EAN: 4020772094126
