Časové relé pro ovládání ventilátoru

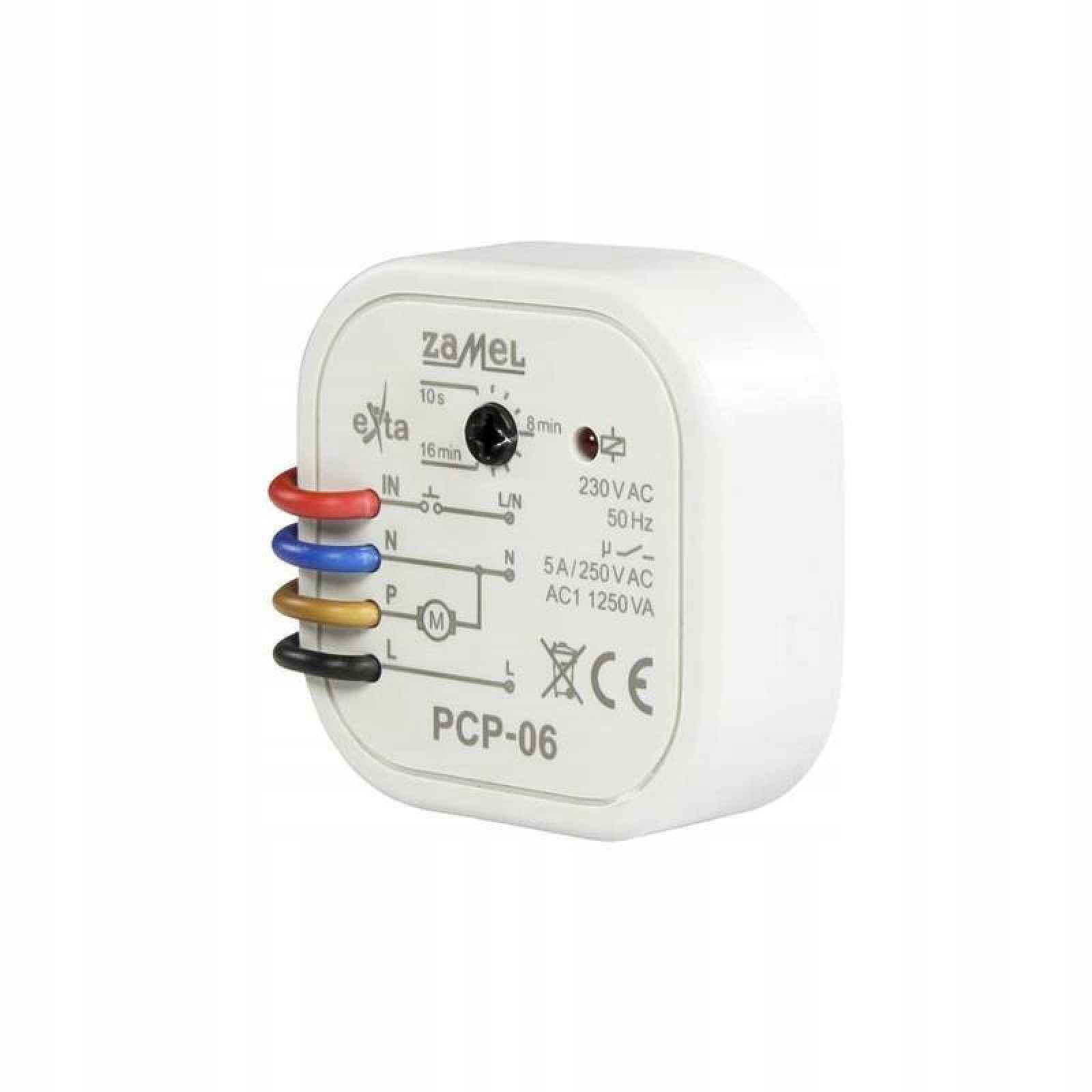

Časové relé pro ovládání ventilátoru PCP-06Časové relé PCP‑06 slouží k ovládání obvodů, u kterých je důležité zpožděné vypnutí zátěže po výpadku spouštěcího impulsu (např. ovládání koupelnového ventilátoru). Po přiložení napětí na ovládací vstup zařízení se spustí reléový výstup napájející přijímač. Celý popis ↓
Popis Časové relé pro ovládání ventilátoru
Po výpadku napětí z ovládacího vstupu je napájení přijímače udržováno po dobu nastavenou uživatelem v rozsahu 10 s až 16 minut a poté je relé vypnuto. Konstrukce umožňuje montáž zařízení pod tlačítkem do hluboké instalační krabice Ø60.
Vlastnosti
Plynulá regulace doby udržování zapnutí v rozsahu: 10 s ÷ 16 min.
Snadná adaptace na stávající elektrické instalace.
| Rozměry | 50 x 50 x 18 mm. |
| Přípustné zatížení | 350 W |
| Pracovní pozice | libovolná. |
Určeno pro ovládání opožděného vypnutí koupelnového ventilátoru.
Zobrazit celý popis
Možnost spolupráce s podsvícenými jednopólovými tlačítky.
Pracovní teplota: od -20 °C do +45 °C.
- Rozměry 50 x 50 x 15 mm
- Hmotnost 32 g
- TECHNICKÉ ÚDAJE (PCP-06)
- Jmenovité napájecí napětí 230 V AC
- Maximální napětí kontaktů 250 V
- Kategorie použití AC1
- Maximální výkon relé 1250 VA
- Rozsah nastavení času 10 s – 16 min
- Proud relé 5 A
- Jmenovitý odběr proudu 17 mA
- Stupeň ochrany krytu IP20
- Upevnění pouzdra plechovky Ø60
