Caleffi Oddělovač vzduchu Discal 5/4" trubky

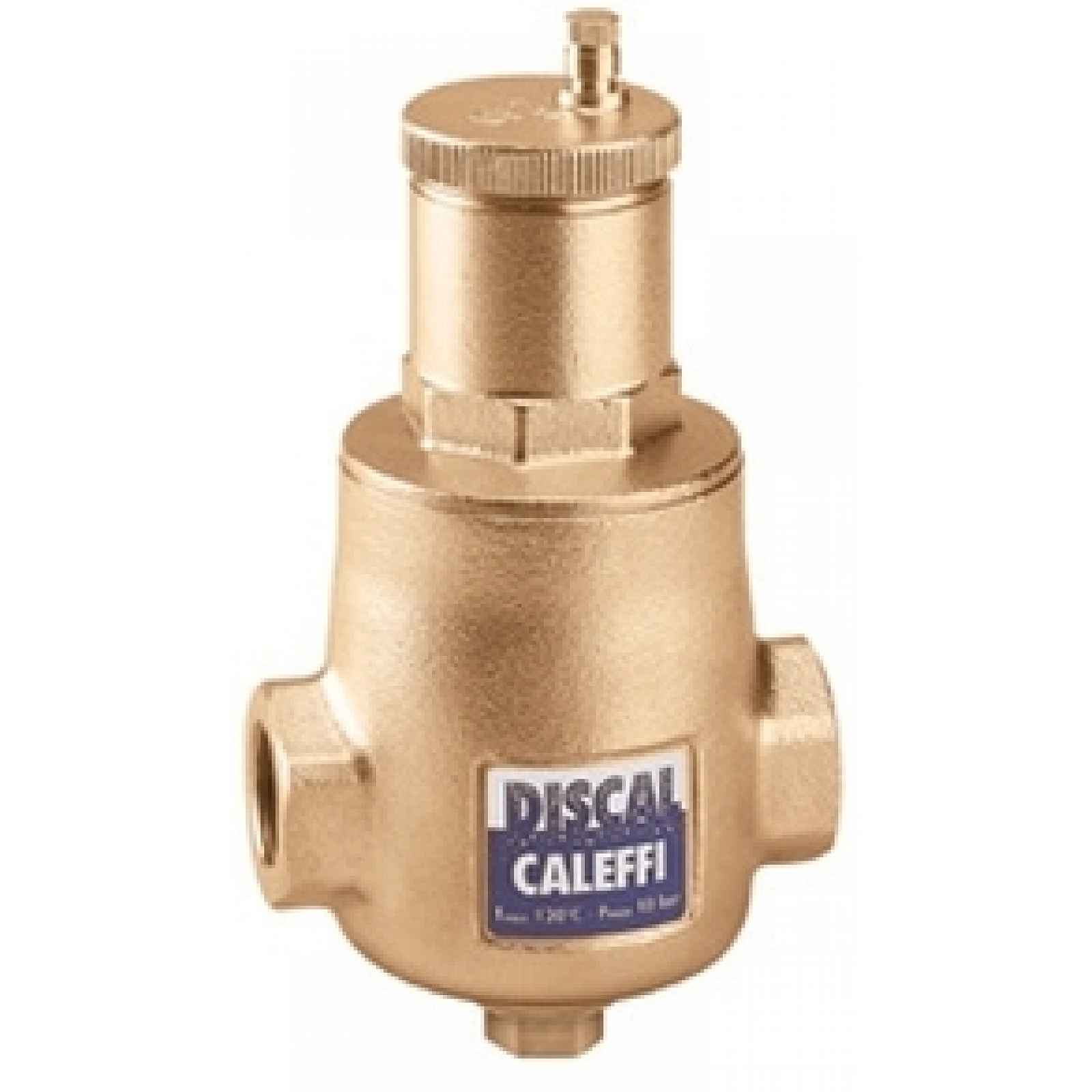

Oddělovač vzduchu - DISCAL 5/4'' pro trubky s odvodněnímPřipojení 5/4" GWProdukt společnosti CALEFFIKatalogové číslo: 551007Odlučovače vzduchu se používají k nepřetržitému odstraňování vzduchu z topných a chladicích systémů. Ventily z této řady mají velké vypouštěcí schopnosti. Separátory automaticky odstraňují vzduch v jakékoli formě (i ve formě mikrobublinek). Vyznačují se nízkým průtokovým odporem.Úplně odvzdušněná instalace umožňuje zařízením pracovatv ní instalovaném s optimální účinností. V takovém systému se nevyskytují žádné negativní jevy jako hluk, koroze (kyslíková), lokální přehřátí.Oddělovač vystavený na této aukci je vhodný pro instalaci do takzvaného „otevřeného systému“. Výrobce nás ujišťuje, že výkonnost je stejná jako u uzavřeného systému.ROZMĚRY (2 fotografie):A – 5/4"B – 12,4 cmC – 16,6 cmD – 22,5 cmE – 1/2"Odvodnění: 1/2” GW (s zátkou). Odvodnění lze připojit k vypouštěcímu ventilu, aby se odstranily veškeré nečistoty hromadící se na dně separátoru.PRINCIP FUNGOVÁNÍ (3 fotografie):Princip fungování odlučovačů vzduchu je založen na využití několika fyzikálních jevů. Aktivní část ventilu se skládá ze sady kovových sítí (1). Tyto prvky vyvolávají vířivý pohyb, což usnadňuje uvolňování mikrobublinek a způsobuje jejich přilnutí k povrchu sítě. Vzduchové bubliny se vzájemně spojují a zvětšují svůj objem, dokud není síla hydrostatického vztlaku větší než síla adheze. Bublinky stoupají nahoru k zařízení, kde jsou shromažďovány a poté uvolňovány automatickým odvzdušňovacím ventilem (2). Ventil je konstruován tak, že směr průtoku vody nemá vliv na jeho provoz.KONSTRUKČNÍ DETAILY (4 fotografie):Automatický odvzdušňovací ventil umístěný v horní části zařízení má prodlouženou plovákovou komoru. Taková konstrukce zabraňuje pronikání nečistot z vody do odvzdušňovacího prvku.Přístup k pohyblivým částem zodpovědným za proces odvzdušnění je dosažen po odstranění horního krytu (3).MONTÁŽ (fotografie 5, 6, 7):Separátory řady DISCAL lze používat v topných i chladicích instalacích pro postupné odstraňování vzduchu z instalací. Ventily by měly být instalovány za kotlem a na sací straně čerpadla, protože se jedná o místa, kde se tvoří nejvíce vzduchových bublin. Ventily DISCAL je třeba montovat ve svislé poloze. Směr průtoku média přes separátor verze 5510 – není důležitý.Na fotografii 5 je vidět část obsahující automatický odvzdušňovač – k vyčištění ventilu stačí pouze tuto část (4) odšroubovat.Pro správnou funkci musí být separátor namontován svisle – odvzdušňovačem nahoru (obrázek 6).MATERIÁLY :Korpus: mosaz EN 12165 CW617NPlavec: PPVodicí lišta plováku: mosaz EN 12164 CW614NTřmen: mosaz EN 12164 CW614NPlováková páka: nerezová ocel EN 10270-3 (AISI 302)Pružina: nerezová ocel EN 10270-3 (AISI 302)Těsnění: EPDMHmotnost: 2,2 kgPROVOZNÍ ÚDAJE: Médium: voda, netoxické roztoky glykolu Max. koncentrace glykolu: 50 % Max. pracovní tlak: 10 bar Max. spouštěcí tlak: 10 bar Rozsah provozní teploty: 0÷110 °C ÚČINNOST ODSTRAŇOVÁNÍ VZDUCHU:Ventily řady DISCAL jsou schopny nepřetržitě odvádět vzduch z instalační vody s vysokou účinností separace.Množství vzduchu, které lze odstranit, závisí na proměnných parametrech: zvyšuje se s poklesem rychlosti vody a tlaku.Jak je znázorněno na následujícím grafu, po 25 cirkulacích s maximální doporučenou rychlostí je téměř veškerý vzduch přivedený do oběhu odstraněn separátorem. Procento odstraněného vzduchu se může lišit v závislosti na tlaku v oběhu.Malé množství, které zůstane v oběhu, je postupně odstraňováno během normálního provozu instalace. V případě nižší rychlosti průtoku nebo vyšší teploty média bude množství separovaného vzduchu vyšší.
