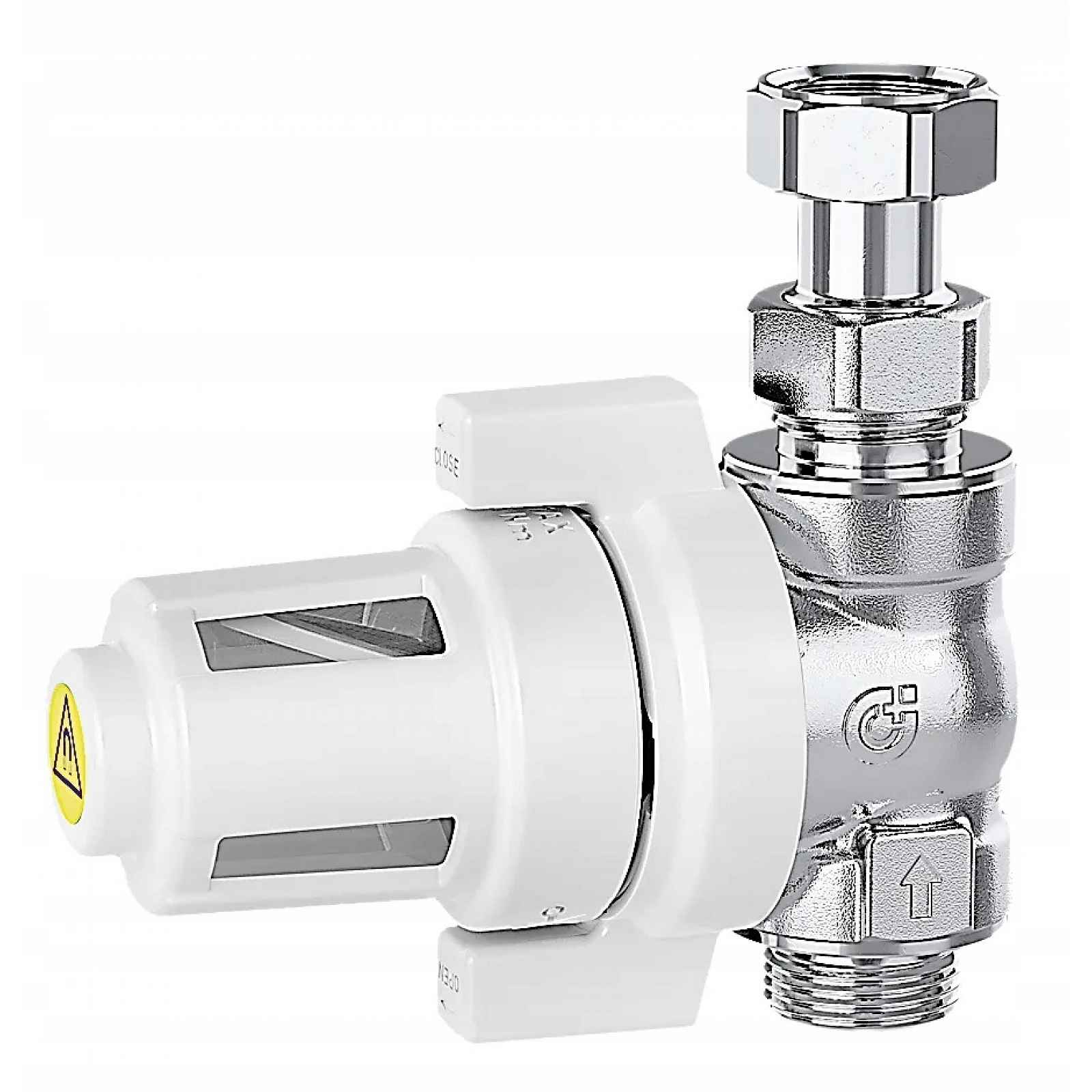

Caleffi Magnetický filtr Separátor 3/4" rovný Magnetizér
Filtrační zařízení s magnetem pro montáž pod kamna (kotlem) – modelPřipojení 3/4"Produkt společnosti CALEFFIKatalogové číslo: 545910Caleffi 545910 XS je filtrační zařízení s magnetem pro montáž pod kotel díky použití filtrační vložky, neodymového magnetu a komory pro sběr mechanicky odděluje nečistoty nacházející se v instalační vodě. Speciální konstrukce umožňuje zkontrolovat stupeň znečištění filtrační části.Toto nové zařízení na našem trhu funguje jako filtrační a separační zařízení pro nečistoty, včetně magnetických. Díky svým malým rozměrům je zajímavou alternativou k větším a již známým oddělovačům filtrů (magnetických nebo nemagnetických) několika firem, které vystavujeme na jiných aukcích.Po použití vhodné spojky může zařízení představovat místo pro dávkování chemických prostředků určených k čištění a ochraně zařízení.Instalace:Montáž a demontáž by měla probíhat na studené a tlakově vybité instalaci. Zařízení musí být namontováno na zpětném potrubí ve směru průtoku uvedeném šipkou na těle ventilu. Zařízení v jednoduchém provedení s kódem 545910 může být namontováno na svislé nebo vodorovné trubce (pak s filtrační částí směřující dolů).Přiložená spojka s pohyblivou maticí usnadňuje připojení zařízení ke kotli například pomocí pružných vodičů.Uzavírací ventil byl navržen tak, aby uzavřel obě cesty ze strany kotle i ze strany instalace. Chcete-li odříznout filtrační část pro jednoduchou verzi vystavenou v této aukci (kód 545910), je třeba páčku otočit proti směru hodinových ručiček.Pozor! Neuzavírejte ventil silou v opačném směru.Princip fungování zařízení s magnetickou vložkou je založen na:mechanická filtrace díky použití speciální filtrační vložkyoddělení feromagnetických částic pomocí neodymového magnetuseparace větších nečistot díky použití komory s velkou kapacitouDíky speciální vnitřní konstrukci jsou nečistoty vysráženy z vody a shromažďovány v komoře. Magnet umístěný na cestě protékající vody účinně odděluje feromagnetické částice. Filtrační prvek s průměrem síťky 800 μ m zachytí zbývající nečistoty.Konstrukce filtru umožňuje zkontrolovat stupeň znečištění filtrační části. Díky tomuto řešení lze čištění provést v případě potřeby.Další témata dobře ilustrují přiložené kresby a schémata.Technická specifikace:Materiály:Korpus: mosaz EN 12165 CW617N, niklovanýSpojky: mosaz EN 12165 CW617N, chromovanéHydraulické těsnění: EPDMKryt filtrační části: PA 12Kryt: PA6G30Filtrační vložka: nerezová ocel EN 10088-2 (AISI 304)Kula: mosaz EN 12165 CW617N, chromovanáKulová páka ventilu: PA66G30Spojení:strana kotle: 3/4“ GZ ISO 228-1strana instalace: 3/4“ GZ ISO 228-1spojka s pohyblivou maticí (součástí balení): 3/4” GW 3/4” GWÚdržba:Po zavření uzavíracího ventilu (pákou - proti směru ručiček hodinek) můžete odpojit část zodpovědnou za hromadění nečistot a vyčistit ji. Čištění může být provedeno pod tekoucí vodou.Provedení:Médium: voda, netoxické roztoky glykoluMaximální koncentrace glykolu: 30 %Maximální pracovní tlak: 3 barRozsah provozní teploty: 0÷90 °CPrůměr síťky filtrační vložky: 800 μ mMagnetická indukce: 0.475 TKv: 3,66 m3/h
