Caleffi Filtr Separátor Magnetizér sada ventilů

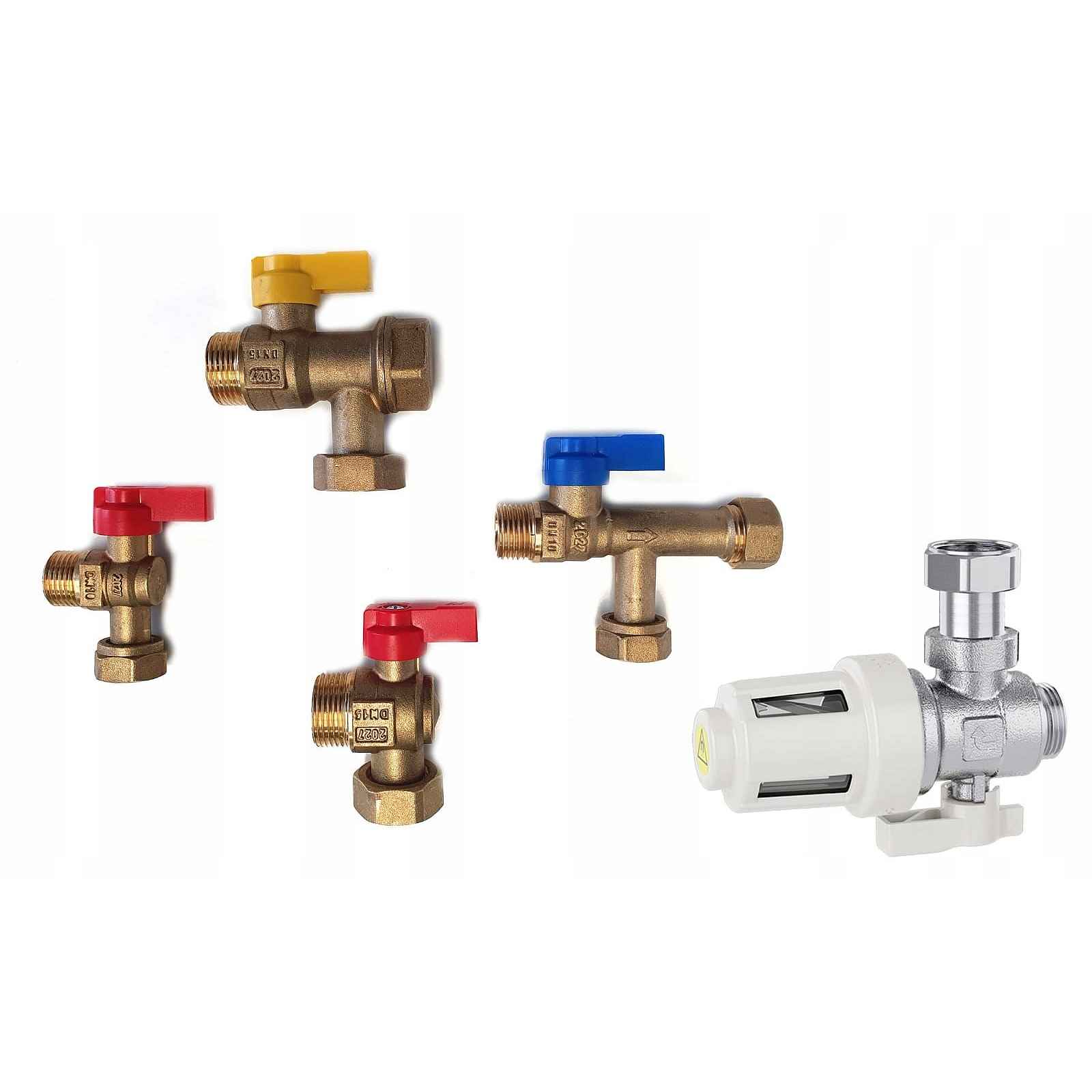

Sada pro připojení ventilů včetně filtračního zařízení (magnetizéru) CALEFFI XSpro závěsné plynové kotleProdukt společnosti CALEFFIKatalogové číslo: 290920POUŽITÍ:Ventily pro dvoufunkční plynové kotle různých výrobců.Všechny ventily mají motýlky. Je to vidět na názorných fotografiích. Vždy přesně takové, jak je uvedeno (v palcích) v popisu – jsou zde naopak průměry závitů na tělesech a volných maticích a stejně jako v popisu – zabudované síťové filtry.Součásti sady:úhlový ventil 1/2" s pološroubemúhlový ventil 3/4" s pološroubemúhlový ventil 1/2" s pološroubem a síťovým filtremplynový úhlový ventil 3/4" s pološroubem a síťovým filtremmagnetický separátor Filtr CALEFFI XS- 3/4 pod kotelCaleffi XS je filtrační zařízení s magnetem pro montáž pod kotel díky použití filtrační vložky, neodymového magnetu a sběrné komory mechanicky odděluje nečistoty nacházející se v instalační vodě. Speciální konstrukce umožňuje zkontrolovat stupeň znečištění filtrační části.Toto nové zařízení na našem trhu funguje jako filtrační a separační zařízení pro nečistoty, včetně magnetických. Díky svým malým rozměrům je zajímavou alternativou k větším a již známým separátorům s filtry (magnetickými nebo nemagnetickými) několika firem, které vystavujeme na jiných aukcích.Po použití vhodné spojky může zařízení představovat místo pro dávkování chemických prostředků určených k čištění a ochraně zařízení.Instalace:Montáž a demontáž by měla probíhat na studené a tlakově vybité instalaci. Zařízení je třeba namontovat na zpětný kabel (obr. E) podle směru průtoku uvedeného šipkou na těle ventilu.Přiložená spojka s pohyblivou maticí usnadňuje připojení zařízení ke kotli například pomocí pružných vodičů (obr. FG).Princip fungování zařízení s magnetickou vložkou je založen na:• mechanickou filtraci díky použití speciální filtrační vložky• oddělení feromagnetických částic díky použití neodymového magnetu• oddělení větších nečistot díky použití komory s velkou kapacitouOstatní témata dobře ilustrují přiložené kresby a schémata.Technická specifikace:Materiály:Korpus: mosaz EN 12165 CW617N, chromovanýSpojky: mosaz EN 12165 CW617N, chromovanéHydraulické těsnění: EPDMKryt filtrační části: PA 12Kryt: PA6G30Filtrační vložka: nerezová ocel EN 10088-2 (AISI 304)Kula: mosaz EN 12165 CW617N, chromovanáKulová páka ventilu: PA66G30Spojení:- strana kotle: 3/4“ GZ ISO 228-1- instalační strana: 3/4“ GZ ISO 228-1- spojka s pohyblivou maticí (součástí balení): 3/4” GW 3/4” GWProvedení:Médium: voda, netoxické roztoky glykoluMaximální koncentrace glykolu: 30 %Maximální pracovní tlak: 3 barRozsah provozní teploty: 0÷90 °CPrůměr síťky filtrační vložky: 800 μ mMagnetická indukce: 0.475 TDoporučuje se pro optimální odstranění nečistot (a také pro minimalizaci tlakových ztrát) – maximální průtok: 0,80 m3/h.
