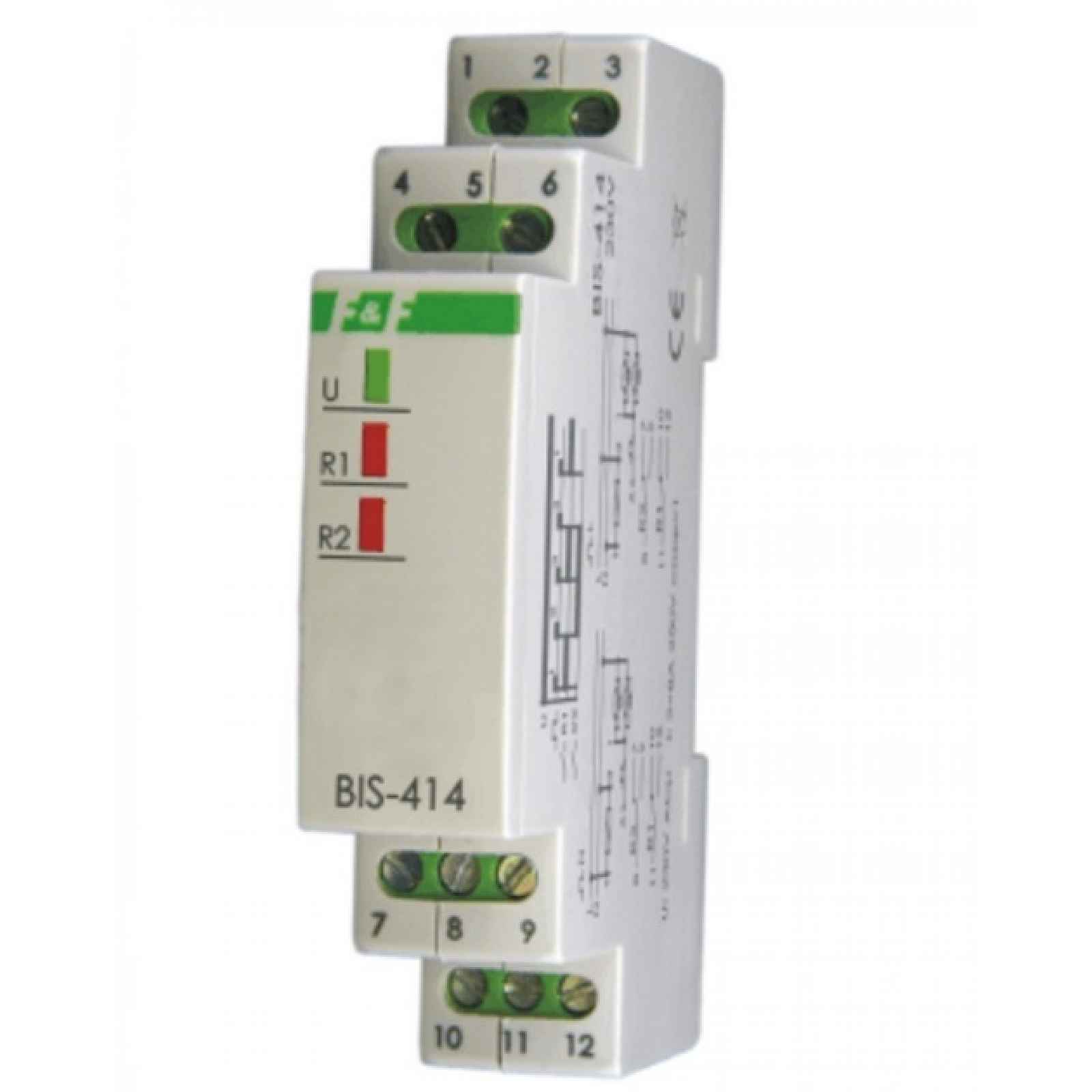

Bistabilní relé BIS-414 230V sekvenční Ff
Elektronický bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých bodů pomocí paralelně propojených ovládacích tlačítek. BIS-414 230V může spolupracovat s podsvícenými vypínači. BIS-414 24V nemůže spolupracovat s podsvícenými vypínači. Celý popis ↓
Popis Bistabilní relé BIS-414 230V sekvenční Ff
- Bistabilní relé BIS-414 230V sekvenční FF
- Kód: BIS-414
- Č.: 5908312595755
- Výrobce: F&F
Určení
Akce
Zapnutí přijímače nastává po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé. Vypnutí přijímače nastane po dalším impulsu.
Přepnutí relé do dalšího stavu cyklu nastává po dalším impulsu proudu způsobeném stisknutím libovolného momentálního (zvonkového) tlačítka připojeného k relé.
- IMPULSNÍ STAV ČINNOSTI
- Přiložená je pouze sekce R1
- Přiložená je pouze sekce R2
- Přiložená sekce R1 a R2
Zobrazit celý popis
Vypnutá sekce R1 a R2
Relé nemá -paměť - polohu kontaktu, tzn. že v případě výpadku napájecího napětí a jeho opětovného návratu bude kontakt relé nastaven do stavu vypnutí. To zabraňuje samovolnému zapnutí ovládaných přijímačů bez dozoru po dlouhodobém výpadku napájecího napětí.
Technické údaje
- napájení: 230 V AC nebo 24 V AC/DC
- proud zatížení 2×(
- separovaný kontakt 2×1P
- proud ovládacího impulsu
- zpoždění provozu 0,1÷0,2sec
- doba vypnutí – nastavitelná 1÷12min
LED signalizace napájení zelená
- signalizace zapnutí kontaktu 2×LED červená
- příkon 0,8 W
- provozní teplota -25÷50 °C
- přípojky šroubové svorky 2,5 mm²
- rozměry 1 modul (18 mm)
- montáž na 35 mm lištu
