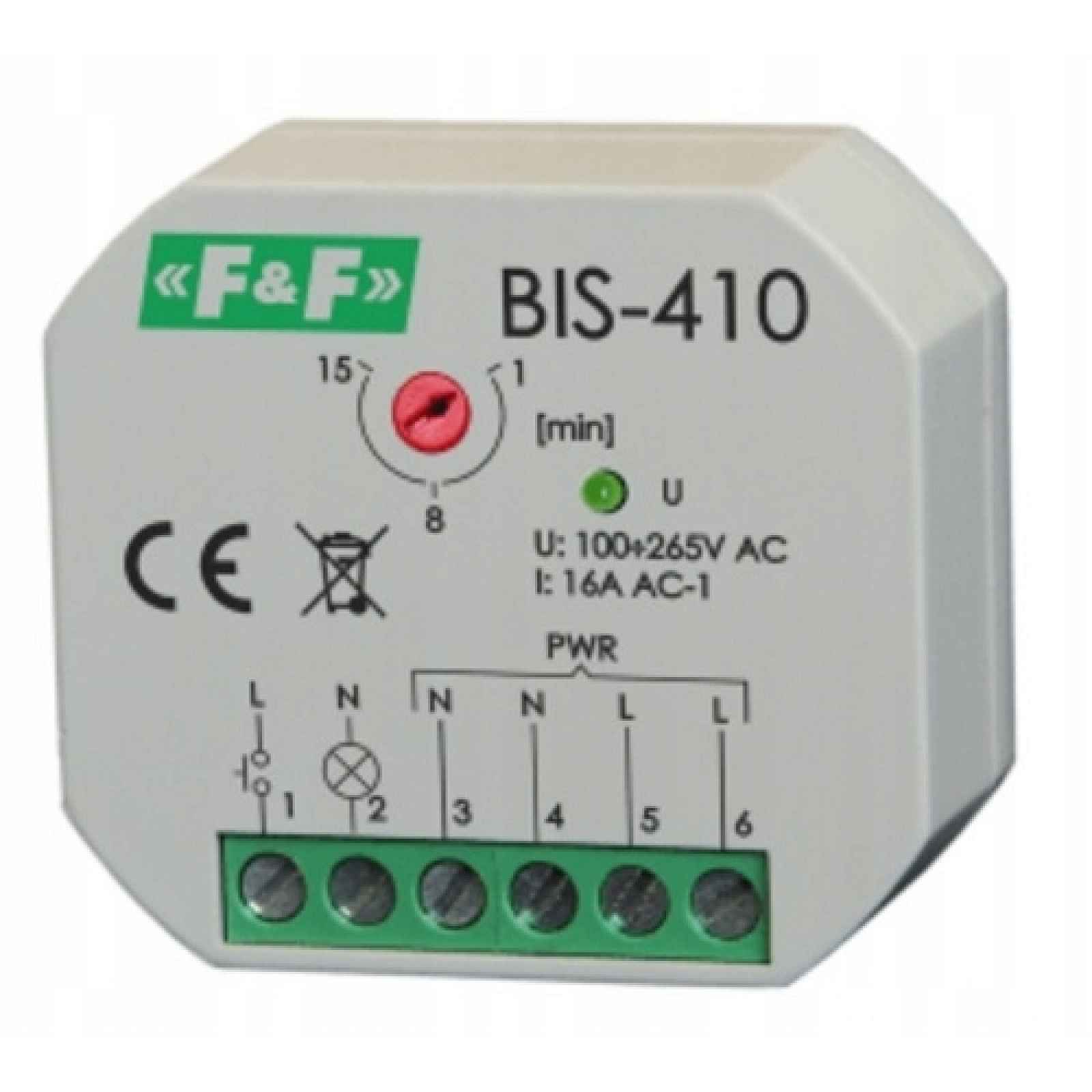

Bistabilní relé BIS-410 Led s časovačem
Bistabilní relé BIS-410 LED s časovým spínačemVerze relé „i“ má kontakt přizpůsobený pro spolupráci s přijímači s velkým záběrovým proudem, jako jsou: LED zářivky, ESL zářivky, elektronické transformátory, výbojky atd. Určení Celý popis ↓
Popis Bistabilní relé BIS-410 Led s časovačem
Elektronické bistabilní impulsní relé umožňuje zapnutí osvětlení nebo jiného zařízení z několika různých míst pomocí paralelně zapojených ovládacích tlačítek.
Funkce
Zapnutí spotřebiče nastane po impulsu proudu způsobeném stisknutím libovolného momentálního (zvonečkového) tlačítka připojeného k relé. Vypnutí spotřebiče nastane po dalším impulsu nebo automaticky po nastaveném čase vypnutí. Dlouhé (trvající minimálně 2 sekundy) stisknutí momentálního tlačítka způsobí trvalé zapnutí relé. Vypnutí relé nastane až po opětovném stisknutí momentálního tlačítka (nebo po výpadku napájecího napětí).
Zobrazit celý popis
Pozor!
BIS-410i může spolupracovat s podsvícenými tlačítky
Technické údaje
- napájení 100÷265V AC
- kontakt / zatěžovací proud AC-1 1NO / < 16A
- proud řídicího impulsu L < 5mA
- zpoždění sepnutí 0,1÷0,2s
čas vypnutí (nastavitelný) 1÷15min.
- signalizace napájení LED zelená
- spotřeba energie
- pohotovostní režim 0,15W
- stav zapnuto 0,6W
- pracovní teplota -25÷50°C
- připojení šroubové svorky 2,5mm2
- utahovací moment 0,4Nm
- rozměry Ø54 (□48×43mm), h=20mm
- montáž do instalační krabice Ø60
- stupeň krytí IP20
