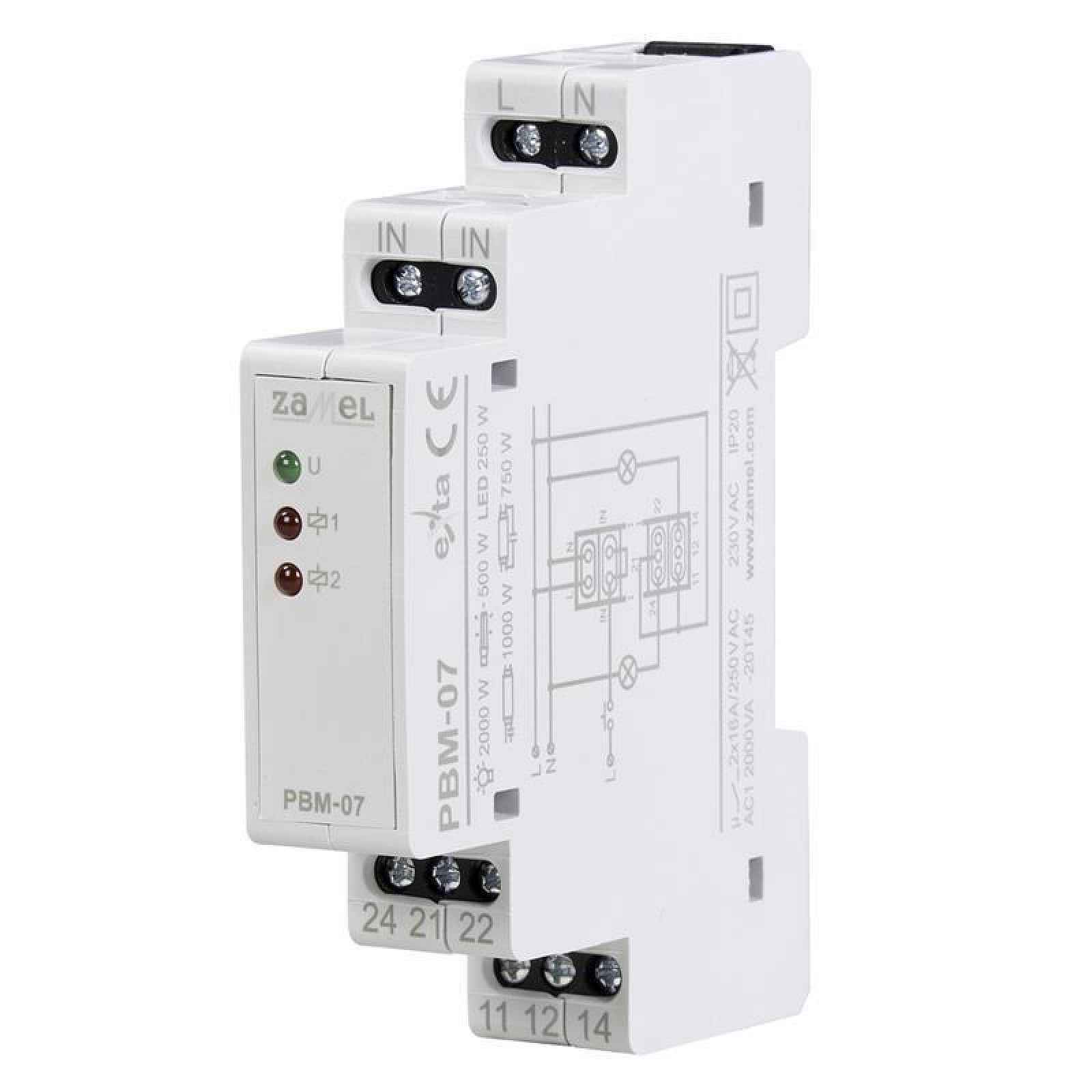

Bistabilní relé 2-pólové 230V PBM-07 Zamel

927 Kč

Skladem Do obchodu

Allegro

Bistabilní relé 2-pólové 230V PBM-07Bistabilní relé PBM-07 slouží k ovládání osvětlení nebo jakéhokoli jiného zařízení pomocí paralelně připojených jednopólových tlačítek. Relé má dva výstupy, které zapínají pomocí impulsů, které objevují na vstupu IN. Celý popis ↓

Parametry

Značka:

Popis Bistabilní relé 2-pólové 230V PBM-07 Zamel

To umožňuje současné ovládání dvou obvodů / větví. Řídící impuls musí být signál z linky „L“. Konstrukce spouštěcího vstupu umožňuje spolupráci s podsvícenými tlačítky (i s LED podsvícením). Souhrnný proud od podsvícení nesmí překročit 1,5 mA. Zařízení je přizpůsobeno pro montáž do rozvaděčů (kolejnice TH35). LED diody na předním panelu signalizují napájení (zelená dioda) a stav výstupů (2 x červená dioda).

Vlastnosti

Ovládání osvětlení nebo jiných zařízení podle zadané sekvence
spouštění systému pouze z linie L
dva nezávislé reléové výstupy, beznapěťové 2 x NO/NC zatížitelností 16 A
stav výstupů signalizovaný LED diodami (2 x LED červená)
možnost spolupráce s jednopólovými podsvícenými tlačítky
montáž do rozvaděčů (kolejnice TH35)
signalizace zapnutí napájení (1 x LED zelená)
dvoužilová řídicí jednotka

Zobrazit celý popis

Technické údaje

Odkaz	PBM-07
Jmenovité napájecí napětí	230 V AC
Tolerance napájecího napětí	-15 ÷ +10%
Jmenovitá frekvence	50 Hz
Jmenovitý příkon	pohotovostní režim: 0,4 W
přiložené 2 výstupy	1,1 W
Optická signalizace napájecího napětí	LED zelená
Kontrolka stavu přijímače	2x LED červená
Řídící proud spouštěcího systému	7,5 mA
Parametry kontaktu relé	2x NO/NC – 16 A / 250 VAC
Počet připojovacích svorek	10
Průřez připojovacích vodičů	0,2 ÷ 2,50 mm²
Průřez připojovacích vodičů	1 mm²
Pracovní teplota	-20 ÷ +45°C
Stupeň krytí pouzdra	IP20
Třída ochrany	II
Rozměry	90 x 17,5 x 66 mm
Hmotnost	0,090 kg
