Bezpečnostní skupina pro Afriso 9061000

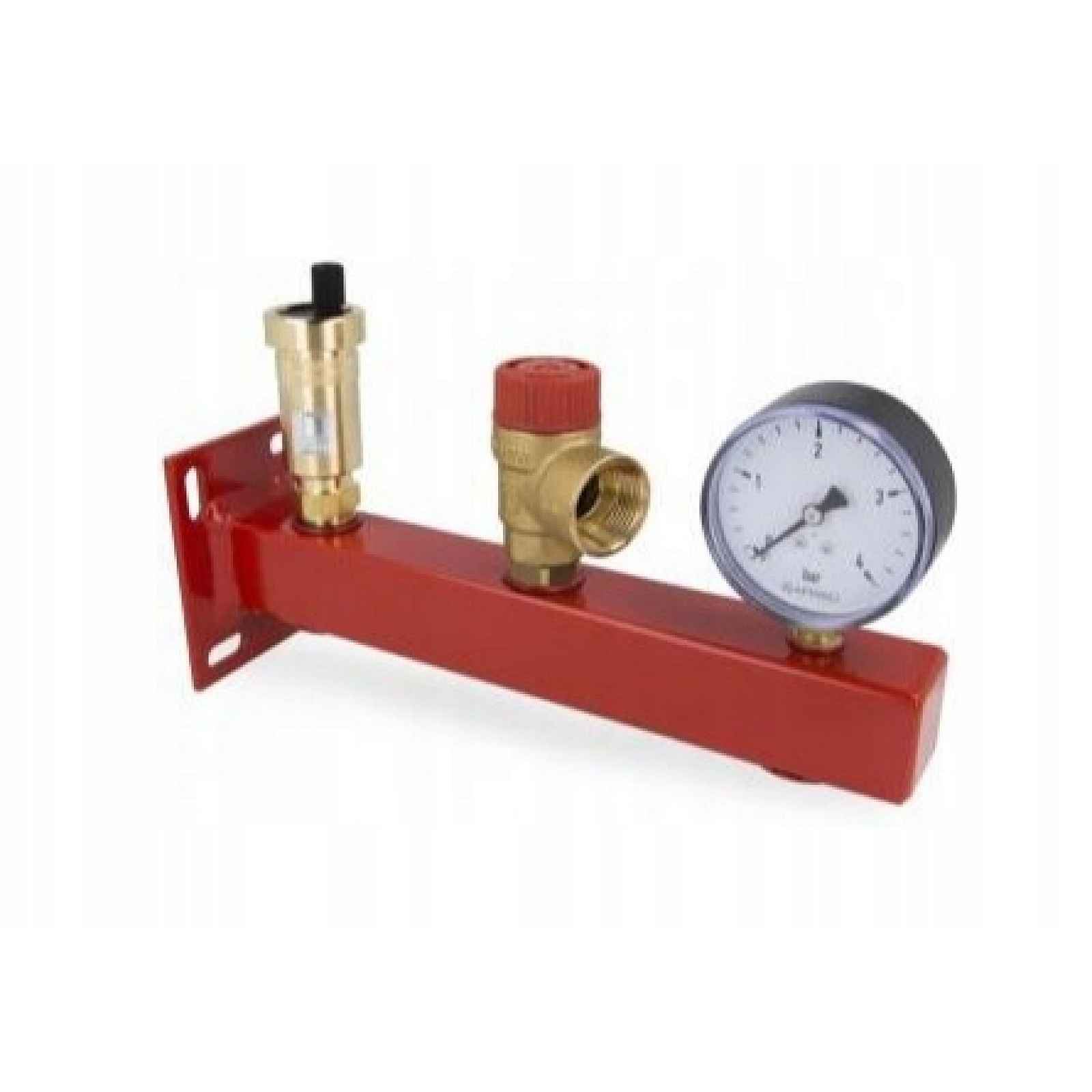

Bezpečnostní skupina kotle BSS Nmax UDT 73,6 kW s bezpečnostním ventilem MS 3 bar a přípojkou na membránovou nádobu. EXTRA CENA! Použití: Skupina bezpečnosti BSS je určena pro: - pro ochranu zařízení před nadměrným zvýšením tlaku, měření tlaku, odvzdušnění a připojení expanzní nádoby k zařízením pracujícím v uzavřeném systému. - pro práci v instalacích, kde je třeba použít bezpečnostní ventil o výkonu 3 bary, a výkon instalace nepřesahuje 73,6 kW. - pro použití v instalacích, kde topným faktorem je voda nebo roztok vody a glykolu s maximální koncentrací glykolu nejvýše 50 %. Stavba: Skupina je postavena z: - ocelový nosník, na jehož konci je umístěn závit určený pro membránovou nádobu (Art.-Č. 90 610 00). K nosníku je připevněn také – manometr, bezpečnostní ventil a automatický odvzdušňovač. Nosník je zakončen upevňovacím prvkem s otvory pro šrouby, který je třeba použít k připevnění ke stěně.Technické údaje: Rozměry (délka x výška x šířka) 249 x 89 x 75 mm Výkon chráněné instalace: max 73,6 kW podle UDT, Přípojka membránové nádoby: GW G3/4", Připojení pro instalaci: GW 3/4“, Rozsah manometru: 0 ÷ 4 bar, Otevírací tlak bezpečnostního ventilu MSW: 3 bar, Velikost manometrového kotouče: Ø63 mm, Nejmenší průměr sacího kanálu bezpečnostního ventilu: 13 mm, Koeficient odtoku par a plynů α bezpečnostního ventilu MSW: 0,41, Koeficient odtoku kapaliny αc bezpečnostního ventilu MSW: 0,31. Membránový bezpečnostní ventil AFRISO typu MS, který byl namontován v bezpečnostní skupině BSS, byl testován společností TÜV Rheinland a má prohlášení CE potvrzující shodu se směrnicí o tlakových zařízeních2014/68/EU PED a příslušný certifikát typové zkoušky vydaný Úřadem technického dozoru.
