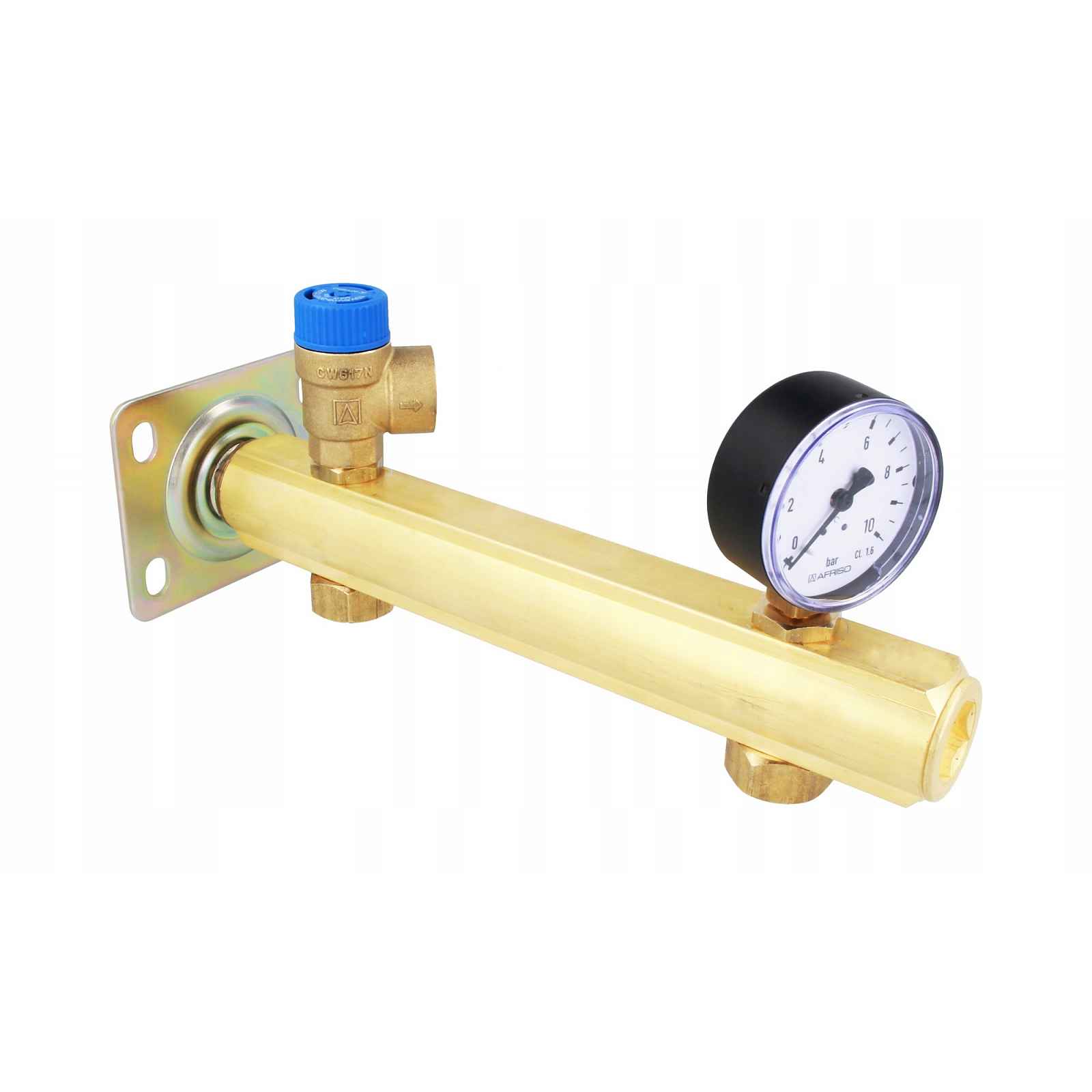

Bezpečnostní skupina Afriso 9062000

Bezpečnostní skupina BSB, Nmax UDT 111,5 kW, s bezpečnostním ventilem MS 6 bar, s připojením na membránovou nádobu AFRISOPOUŽITÍ Bezpečnostní skupina BSB je určena k ochraně zařízení pro přípravu teplé užitkové vody před nadměrným zvýšením tlaku, měření tlaku a membránového připojení expanzní nádoby. Bezpečnostní skupina je určena pro provoz v instalacích, kde je třeba použít bezpečnostní ventil 6 barů, nádrž o objemu nejvýše 200 l a výkon instalace nepřesahuje 111,5 kW.STAVBA Skupina je tvořena mosazným nosníkem, na jehož konci je umístěna přípojka se závitem určeným pro montáž membránové nádoby. K nosníku byl také připevněn manometr a bezpečnostní ventil MSW. Nosník je zakončen upevňovacím prvkem s otvory pro šrouby, který je třeba použít k připevnění ke stěně. TECHNICKÉ ÚDAJE Výkon chráněné instalace: max 111,5 kW podle UDT Přípojka membránové nádoby: GW 3/4“ Připojení pro instalaci: GW 3/4“ Rozsah manometru: 0 ÷ 10 bar Otevírací tlak bezpečnostního ventilu MSW: 6 bar Velikost manometrového kotouče: Ø63 mm Nejmenší průměr sacího kanálu bezpečnostního ventilu: 13 mm Koeficient odtoku pro páry a plyny α bezpečnostní ventil MSW: 0,37 Koeficient odtoku kapaliny αc bezpečnostního ventilu MSW: 0,31
